Редуктор давления с фильтром на расширенный диапазон давления с повышенным расходом РДФ-6/10М

Редуктор давления с фильтром на расширенный диапазон давления с повышенным расходом РДФ-6/10М

Назначение

Редуктор давления с фильтром РДФ-6/10М предназначен для настройки и автоматического регулирования давления воздуха или сухих неагрессивных газов, необходимых для питания приборов и средств автоматизации, а также для очистки воздуха от пыли, масла и влаги.

Технические характеристики

  • Пределы регулирования давления на выходе – 0,02÷1,0 МПа.
  • Давление питания – от 0,2 до 1,2 МПа.
  • Расходная характеристика при Рвхуст≥0,2 МПа представлена на рис. 1.
  • Допускаемое изменение давления на выходе при изменении давления на входе на ±0,2 МПа (2,0 кгс/см2) и расходе не менее 0,5 м3/ч — не более 0,02 МПа (0,2 кгс/см2).
  • Условный проход – не менее 9 мм.
  • Класс загрязненности воздуха на входе – не ниже 7 по ГОСТ 17433-80.
  • Класс загрязненности воздуха на выходе – не ниже 3 по ГОСТ 17433-80.
  • Габаритные размеры и присоединительные размеры приведены на рис. 2.
  • Масса – не более 1,1 кг.

Редуктор давления с фильтром на расширенный диапазон давления с повышенным расходом РДФ-6/10М

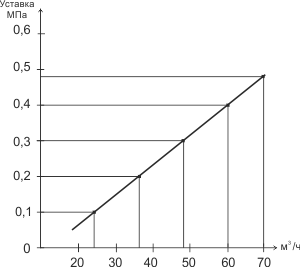

Рис. 1. Расходная характеристика редуктора давления РДФ-6/10М при Рвхуст≥0,2 МПа.

Условия эксплуатации

  • Температура окружающей среды – от -50 до +60 °С.
  • Относительная влажность – до 95% при температуре +35 °С и при более низких температурах без конденсации влаги.
  • Вибрационные воздействия с частотой от 10 до 55 Гц и амплитудой смещения не более 0,35 мм.

Исполнения

Редуктор давления с фильтром РДФ-6/10М выполнен в соответствии ЦКЛГ.422319.000 ТУ и выпускается в одном исполнении ЦКЛГ.422319.000, с манометром, показывающим входное давление.

Пример записи обозначения РДФ-6/10М при заказе:

Редуктор давления с фильтром РДФ-6/10М ЦКЛГ.422319.000 ЦКЛГ.422319.000 ТУ

Монтаж

Подвод пневматических линий осуществляется медной трубкой ДКРНМ 8×0,3 НД М2 ГОСТ 11383-75. Герметичность соединения трубки со штуцером достигается за счёт деформации более мягкого материала трубки при внедрении в него острых кромок врезного кольца, изготовленного из более прочного материала. По заказу могут быть изготовлены штуцеры с другими присоединительными размерами, устанавливаемые вместо штатных.

Габаритные и установочные размеры редуктора с фильтром на расширенный диапазон давления РДФ-6/10М показаны на рисунке 2.

Редуктор давления с фильтром на расширенный диапазон давления с повышенным расходом РДФ-6/10М

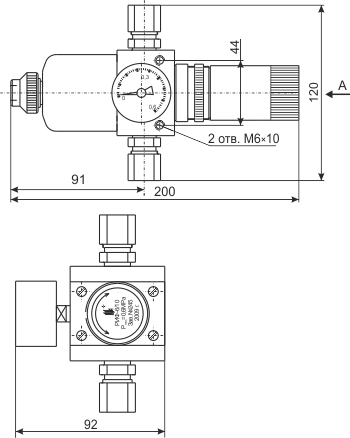

Рис. 2. Габаритные и установочные размеры редуктора РДФ-6/10М.
