Редукторы цилиндрические горизонтальные двухступенчатые с передачами зацепления Новикова серии Ц2У…К с уменьшенной высотой осей валов являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.
Условные обозначения
1Ц2У | 200 | 40 | 12 | Квх | Квых | У2 | ||
Серия (тип) | Габарит | Харак- теристика зацеп- ления | Испол- нение | Переда- точное число | Вари- ант сборки | Испол- нение входного вала | Испол- нение выходного вала | Клима- тическое исполнение |
Серия (тип): 1ЦУ, 1Ц2У, 1Ц3У, Ц2, РМ, РЦД, РК, ВК, Ц2Н, Ц2У, ЦТНД, ЦДНД, Ц3вк, Ц3вк(ф), В.
Габарит: Межосевое расстояние последней (тихоходной) ступени в мм. В редукторах типа РМ, РК, РЦД, Ц2, ВК, Ц3вк, Ц3вк(Ф), В, ЦДНД, ЦТНД суммарное межосевое расстояние всех ступеней.
Характеристика зацепления: Не указывается в случае эвольвентного зацепления. В обозначении используется буква «Н» в случае зубчатого зацепления с профилем Новикова.
Исполнение: Ф – в случае фланцевого исполнения.
Передаточное число: по техническим характеристикам для каждого редуктора
Вариант сборки: по ГОСТ 20373
Сборки с концами валов под муфты или или в виде части зубчатой муфты | ||
Сборки с концами тихоходного вала под приборы управлений | ||
Сборки с симметричным полым валом | ||
Сборки с несимметричным полым валом | ||
Исполнение входного вала. Квх – конический входной вал, Цвх – цилиндрический входной вал.
Исполнение выходного вала. Квых – конический выходной вал, Цвых – цилиндрический выходной вал, Пвых, полый выходной вал, Мвых – выходной вал в виде зубчатой полумуфты (дополнительно может указываться модуль и количество зубьев).
Климатическое исполнение и категория размещения по ГОСТ 15150-69.
ПРИМЕР:
Редуктор 1ЦУ-160-2-23-Квх-Квых-УЗ
1ЦУ – тип редуктора (цилиндрический одноступенчатый горизонтальный)
160 – межосевое расстояние тихоходной ступени.
2 – передаточное число
23 – вариант сборки
Квх – конический входной вал
Квых – конический выходной вал
У3 – климатическое исполнение
Редуктор РМ-500-31,5-12-Квх-Цвых-У1
РМ – тип редуктора (цилиндрический двухступенчатый горизонтальный)
500 – суммарное межосевое расстояние всех ступеней
31,5 – передаточное число
12 – вариант сборки
Квх – конический входной вал
Цвых – цилиндрический выходной вал
У3 – климатическое исполнение
Редуктор Ц2У-315Н-40-11-Квх-М-У2
Ц2У – тип редуктора (цилиндрический двухступенчатый горизонтальный)
315 – межосевое расстояние тихоходной ступени
Н – в редукторе используется зубчатое зацепление с профилем Новикова
40 – передаточное число
11 – вариант сборки
Квх – конический входной вал
М – выходной вал в виде зубчатой полумуфты
У2 – климатическое исполнение
Редуктор В-200(Ф)-10-13-Квх-Квых-УЗ
Редуктор Ц3ВК(ф)-200-10-13-Квх-Квых-УЗ
В – тип редуктора (цилиндрический трехступенчатый вертикальный)
Ц3ВК(ф) – тип редуктора (цилиндрический трехступенчатый вертикальный с присоединительным фланцем)
200 – межосевое расстояние тихоходной ступени
(Ф) – исполнение с присоединительным фланцем на быстроходном валу
10 – передаточное число
13 – вариант сборки
Квх – конический входной вал
Квых – конический выходной вал
УЗ – климатическое исполнение

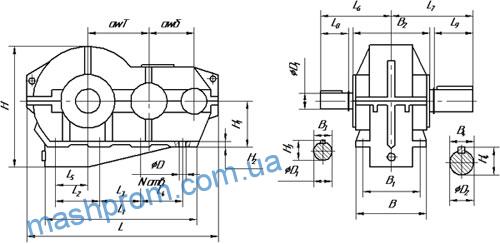

Габаритные и присоединительные размеры редукторов цилиндрических горизонтальных Ц2У
Типоразмер редуктора | awб | awт | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 |
редуктор Ц2У — 315 К | 200 | 315 | 1030 | 620 | 240 | 240 | — | 95 | 300 | 420 | 110 | 210 |
редуктор Ц2У — 400 К | 250 | 400 | 1270 | 830 | 215 | 215 | 215 | 155 | 380 | 500 | 140 | 250 |
Типоразмер редуктора | ØD | ØD1 | ØD2 | N | H | H1 | H2 | H3 | H4 | B | B1 | B2 |
Ц2У — 315 К | 26 | 50k6 | 110m6 | 6 | 633 | 300 | 35 | 54 | 116 | 340 | 290 | 395 |
Ц2У — 400 К | 60k6 | 140m6 | 8 | 800 | 320 | 64 | 148 | 420 | 360 | 475 |

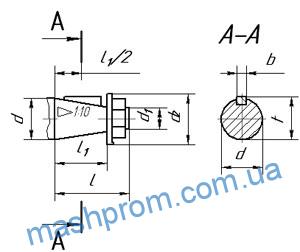

Размеры конических концов валов редукторов Ц2У-400, Ц2У-315
Типоразмер | Конический конец входного вала | |||||||
L | L1 | L1/2 | b | t | Ød1 | Ød | Ød2 | |
редуктор Ц2У315К | 110 | 82 | 41 | 12 | 48,9 | 45,9 | 50 | М36х3 |
редуктор Ц2У400К | 140 | 105 | 52,5 | 16 | 58,75 | 54,75 | 60 | М42х3 |
Типоразмер | Конический конец выходного вала | |||||||
L | L1 | L1/2 | b | t | Ød1 | Ød | Ød2 | |
Ц2У — 315К | 210 | 165 | 82,5 | 25 | 106,75 | 101,75 | 110 | M80x4 |
Ц2У- 400К | 250 | 200 | 100 | 32 | 137 | 130 | 140 | M100x4 |

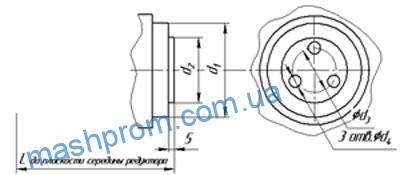

Размеры конца тихоходного вала редукторов ц2у — 315к, ц2у — 400к для присоединения приборов и автоматики
|

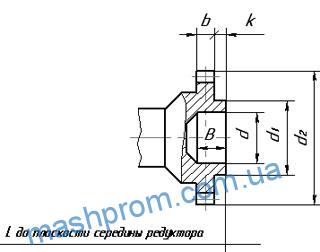

Размеры конца тихоходного вала редуктора Ц2У в виде зубчатой полумуфты
|
Размеры конца тихоходного вала редуктора Ц2У-400К (Ц2У-315К) в виде зубчатой полумуфты с паразитной шестерней
|
Технические характеристики
Редукторы цилиндрические двухступенчатые горизонтальные с уменьшенной высотой оси выходного вала и выступающим картером серии Ц2У…К являются приводами общего назначения и предназначены для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов.
Тип | Ц2У-315К | Ц2У-400К | ||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной части вала, кН | Выход. | Односторонний | 22,4 | 31,5 |
Двухсторонний | 11,2 | 15,75 | ||
Вход. | Односторонний | 4,0 | 7,1 | |
Двухсторонний | 2,0 | 3,55 | ||
Масса, кг | 460 | 870 |
Частота вращения входного вала, об/мин | Режим работы | Номинальный крутящий момент при нереверсивном режиме работы, Нм | ||||||||
Ц2У-315К | ||||||||||
Передаточное число | номин. | 8 | 10 | 12,5 | 16 | 20 | 25 | 31,5 | 40 | 50 |
фактич. | 8,11 | 10,36 | 12,86 | 16,42 | 20,26 | 25,00 | 31,92 | 38,64 | 49,34 | |
500 | ПВ=15%(Л) | 103000 | 10700 | 10400 | 9900 | 10800 | 11200 | 9800 | 8700 | 10700 |
ПВ=25%(С) | 9200 | 9200 | 9200 | 9200 | 8600 | 8600 | 8600 | 8700 | 7900 | |
ПВ=40%(Т) | 9200 | 9200 | 9200 | 9200 | 8600 | 8600 | 8600 | 8600 | 7600 | |
ПВ=100%(Н) | 8300 | 8400 | 8600 | 8300 | 8400 | 8400 | 8600 | 8200 | 7600 | |
750 | ПВ=15%(Л) | 9700 | 10100 | 10300 | 9900 | 10100 | 10500 | 9800 | 8700 | 10000 |
ПВ=25%(С) | 9200 | 9200 | 9200 | 9200 | 8600 | 8600 | 8600 | 8600 | 7600 | |
ПВ=40%(Т) | 9100 | 9200 | 9200 | 9100 | 8600 | 8600 | 8600 | 8600 | 7600 | |
ПВ=100%(Н) | 8100 | 8200 | 8300 | 8200 | 8200 | 8300 | 8400 | 7900 | 7600 | |
1000 | ПВ=15%(Л) | 9200 | 9600 | 9900 | 9800 | 9600 | 10000 | 9800 | 8700 | 9600 |
ПВ=25%(С) | 9200 | 9200 | 9200 | 9200 | 8600 | 8600 | 8600 | 8600 | 7600 | |
ПВ=40%(Т) | 8900 | 9100 | 9100 | 8800 | 8600 | 8600 | 8600 | 8600 | 7600 | |
ПВ=100%(Н) | 8000 | 8100 | 8200 | 8200 | 7900 | 8100 | 8300 | 7800 | 7600 | |
1500 | ПВ=15%(Л) | 9100 | 9200 | 9300 | 9600 | 9000 | 9300 | 9700 | 8600 | 8900 |
ПВ=25%(С) | 8900 | 9100 | 9200 | 9200 | 8600 | 8600 | 8600 | 8600 | 7600 | |
ПВ=40%(Т) | 8600 | 8800 | 8800 | 8500 | 8600 | 8600 | 8600 | 8400 | 7600 | |
ПВ=100%(Н) | 8000 | 8000 | 8100 | 8100 | 7700 | 7800 | 7900 | 7600 | 7500 | |
Ц2У-400К | ||||||||||
Передаточное число | номин. | 8 | 10 | 12,5 | 16 | 20 | 25 | 31,5 | 40 | 50 |
фактич. | 8,11 | 10,36 | 12,86 | 16,42 | 20,26 | 25,00 | 31,92 | 38,64 | 49,34 | |
500 | ПВ=15%(Л) | 19600 | 19800 | 19400 | 18400 | 20700 | 20900 | 18300 | 16200 | 20400 |
ПВ=25%(С) | 17700 | 17700 | 17700 | 17700 | 16400 | 16400 | 16400 | 16200 | 15000 | |
ПВ=40%(Т) | 17700 | 17700 | 17700 | 17700 | 16400 | 16400 | 16400 | 16200 | 14600 | |
ПВ=100%(Н) | 16200 | 16600 | 16500 | 15900 | 16400 | 16400 | 16400 | 15700 | 14600 | |
750 | ПВ=15%(Л) | 18500 | 19300 | 19100 | 18200 | 19300 | 20000 | 18300 | 16200 | 19100 |
ПВ=25%(С) | 17700 | 17700 | 17700 | 17700 | 16400 | 16400 | 16400 | 16200 | 14600 | |
ПВ=40%(Т) | 17400 | 17700 | 17700 | 17400 | 16400 | 16400 | 16400 | 16200 | 14600 | |
ПВ=100%(Н) | 16100 | 16300 | 16300 | 15700 | 16400 | 16400 | 16400 | 15100 | 14600 | |
1000 | ПВ=15%(Л) | 17500 | 18300 | 18700 | 18000 | 18400 | 19100 | 18200 | 16200 | 18200 |
ПВ=25%(С) | 17500 | 17700 | 17700 | 17700 | 16400 | 16400 | 16400 | 16200 | 14600 | |
ПВ=40%(Т) | 17000 | 17500 | 17400 | 16800 | 16400 | 16400 | 16400 | 16200 | 14600 | |
ПВ=100%(Н) | 16100 | 16300 | 16100 | 15600 | 16400 | 16400 | 16100 | 15000 | 14600 | |
1500 | ПВ=15%(Л) | 17700 | 17500 | 17200 | 17800 | 17900 | 15900 | 17000 | ||
ПВ=25%(С) | 17500 | 17500 | 16400 | 16400 | 16400 | 15900 | 14600 | |||
ПВ=40%(Т) | 16800 | 16300 | 16400 | 16400 | 16400 | 15900 | 14600 | |||
ПВ=100%(Н) | 16100 | 15500 | 15600 | 15900 | 15600 | 14600 | 14600 |
Частота вращения входного вала, об/мин | Режим работы | Номинальный крутящий момент при реверсивном режиме работы, Нм | ||||||||
Ц2У-315К | ||||||||||
Передаточное число | номин. | 8 | 10 | 12,5 | 16 | 20 | 25 | 31,5 | 40 | 50 |
фактич. | 8,11 | 10,36 | 12,86 | 16,42 | 20,26 | 25,00 | 31,92 | 38,64 | 49,34 | |
500 | ПВ=15%(Л) | 8000 | 8300 | 8100 | 7600 | 8400 | 8700 | 7600 | 6700 | 8300 |
ПВ=25%(С) | 7100 | 7100 | 7100 | 7100 | 6600 | 6600 | 6600 | 6700 | 6100 | |
ПВ=40%(Т) | 7100 | 7100 | 7100 | 7100 | 6600 | 6600 | 6600 | 6600 | 5900 | |
ПВ=100%(Н) | 7100 | 7100 | 7100 | 7100 | 6600 | 6600 | 6600 | 6600 | 5900 | |
750 | ПВ=15%(Л) | 7500 | 7800 | 8000 | 7600 | 7800 | 8100 | 7600 | 6700 | 7700 |
ПВ=25%(С) | 7100 | 7100 | 7100 | 7100 | 6600 | 6600 | 6600 | 6600 | 5900 | |
ПВ=40%(Т) | 7100 | 7100 | 7100 | 7100 | 6600 | 6600 | 6600 | 6600 | 5900 | |
ПВ=100%(Н) | 7100 | 7100 | 7100 | 7100 | 6600 | 6600 | 6600 | 6600 | 5900 | |
1000 | ПВ=15%(Л) | 7100 | 7400 | 7700 | 7600 | 7500 | 7700 | 7600 | 6700 | 7400 |
ПВ=25%(С) | 7100 | 7100 | 7100 | 7100 | 6600 | 6600 | 6600 | 6600 | 5900 | |
ПВ=40%(Т) | 7100 | 7100 | 7100 | 7100 | 6600 | 6600 | 6600 | 6600 | 5900 | |
ПВ=100%(Н) | 7100 | 7100 | 7100 | 7100 | 6600 | 6600 | 6600 | 6600 | 5900 | |
1500 | ПВ=15%(Л) | 7000 | 7100 | 7200 | 7400 | 7000 | 7200 | 7500 | 6700 | 6900 |
ПВ=25%(С) | 7000 | 7100 | 7100 | 7100 | 6600 | 6600 | 6600 | 6600 | 5900 | |
ПВ=40%(Т) | 7000 | 7100 | 7100 | 7100 | 6600 | 6600 | 6600 | 6600 | 5900 | |
ПВ=100%(Н) | 7000 | 7100 | 7100 | 7100 | 6600 | 6600 | 6600 | 6600 | 5900 | |
Ц2У-400К | ||||||||||
Передаточное число | номин. | 8 | 10 | 12,5 | 16 | 20 | 25 | 31,5 | 40 | 50 |
фактич. | 8,11 | 10,36 | 12,86 | 16,42 | 20,26 | 25,00 | 31,92 | 38,64 | 49,34 | |
500 | ПВ=15%(Л) | 15100 | 15300 | 15000 | 14200 | 16000 | 16200 | 14100 | 12500 | 15800 |
ПВ=25%(С) | 13700 | 13700 | 13700 | 13700 | 12700 | 12700 | 12700 | 12500 | 11600 | |
ПВ=40%(Т) | 13700 | 13700 | 13700 | 13700 | 12700 | 12700 | 12700 | 12500 | 11300 | |
ПВ=100%(Н) | 13700 | 13700 | 13700 | 13700 | 12700 | 12700 | 12700 | 12500 | 11300 | |
750 | ПВ=15%(Л) | 14300 | 14900 | 14700 | 14100 | 14900 | 15500 | 14100 | 12500 | 1800 |
ПВ=25%(С) | 13600 | 13700 | 13700 | 13700 | 12700 | 12700 | 12700 | 12500 | 11300 | |
ПВ=40%(Т) | 13600 | 13700 | 13700 | 13700 | 12700 | 12700 | 12700 | 12500 | 11300 | |
ПВ=100%(Н) | 13600 | 13700 | 13700 | 13700 | 12700 | 12700 | 12700 | 12500 | 11300 | |
1000 | ПВ=15%(Л) | 13500 | 14200 | 14500 | 13900 | 14200 | 14800 | 14100 | 12500 | 14100 |
ПВ=25%(С) | 13500 | 13600 | 13700 | 13700 | 12700 | 12700 | 12700 | 12500 | 11300 | |
ПВ=40%(Т) | 13500 | 13600 | 13700 | 13700 | 12700 | 12700 | 12700 | 12500 | 11300 | |
ПВ=100%(Н) | 13500 | 13600 | 13700 | 13700 | 12700 | 12700 | 12700 | 12500 | 11300 | |
1500 | ПВ=15%(Л) | 13600 | 13500 | 13300 | 13800 | 13800 | 12300 | 13200 | ||
ПВ=25%(С) | 13500 | 13500 | 12700 | 12700 | 12700 | 12300 | 11300 | |||
ПВ=40%(Т) | 13500 | 13500 | 12700 | 12700 | 12700 | 12300 | 11300 | |||
ПВ=100%(Н) | 13500 | 13500 | 12700 | 12700 | 12700 | 12300 | 11300 |
Редукторы допускают кратковременные перегрузки, в два раза превышающие номинальные, указанные в таблице и возникающие во время пуска и остановки двигателя при условии, если число циклов выходного вала за время действия этих перегрузок не превысит в течение всего срока службы редуктора.
В корпусе редукторов рекомендуется заливать следующие марки масел: ИРп-75, ИРп-150 ТУ 38101451-78; ИСп-65, ИСп-110 ТУ 38101293-78, масла зарубежного производства: Mobilgear 627, Mobil D.T.E27, Wiolan IT 150, MO 150 или другие, имеющие кинематическую вязкость в пределах 35-150мм2/с при температуре 500С.
