Редукторы цилиндрические трехступенчатые вертикальные, типа 1Ц3Увк и 1Ц3Увкф, предназначены для использования в подъемно-транспортном оборудовании, а также в качестве привода общего назначения.

Условные обозначения

Серия (тип): 1ЦУ, 1Ц2У, 1Ц3У, Ц2, РМ, РЦД, РК, ВК, Ц2Н, Ц2У, ЦТНД, ЦДНД, Ц3вк, Ц3вк(ф), В.

Габарит: Межосевое расстояние последней (тихоходной) ступени в мм. В редукторах типа РМ, РК, РЦД, Ц2, ВК, Ц3вк, Ц3вк(Ф), В, ЦДНД, ЦТНД суммарное межосевое расстояние всех ступеней.

Характеристика зацепления:  Не указывается в случае эвольвентного зацепления. В обозначении используется буква «Н» в случае зубчатого зацепления с профилем Новикова.

Исполнение: Ф – в случае фланцевого исполнения.

Передаточное число: по техническим характеристикам для каждого редуктора

Вариант сборки: по ГОСТ 20373

Сборки с концами валов под муфты или или в виде части зубчатой муфты

Сборки с концами тихоходного вала под приборы управлений

Сборки с симметричным полым валом

Сборки с несимметричным полым валом

Исполнение входного вала. Квх – конический входной вал, Цвх – цилиндрический входной вал.

Исполнение выходного вала. Квых – конический выходной вал, Цвых – цилиндрический выходной вал, Пвых, полый выходной вал, Мвых – выходной вал в виде зубчатой полумуфты (дополнительно может указываться модуль и количество зубьев).

Климатическое исполнение и категория размещения по ГОСТ 15150-69.

ПРИМЕР:

Редуктор 1ЦУ-160-2-23-Квх-Квых-УЗ

1ЦУ – тип редуктора (цилиндрический одноступенчатый горизонтальный)

160 – межосевое расстояние тихоходной ступени.

2 – передаточное число

23 – вариант сборки

Квх – конический входной вал

Квых – конический выходной вал

У3 – климатическое исполнение

Редуктор РМ-500-31,5-12-Квх-Цвых-У1

РМ – тип редуктора (цилиндрический двухступенчатый горизонтальный)

500 – суммарное межосевое расстояние всех ступеней

31,5 – передаточное число

12 – вариант сборки

Квх – конический входной вал

Цвых – цилиндрический выходной вал

У3 – климатическое исполнение

Редуктор Ц2У-315Н-40-11-Квх-М-У2

Ц2У – тип редуктора (цилиндрический двухступенчатый горизонтальный)

315 – межосевое расстояние тихоходной ступени

Н – в редукторе используется зубчатое зацепление с профилем Новикова

40 – передаточное число

11 – вариант сборки

Квх – конический входной вал

М – выходной вал в виде зубчатой полумуфты

У2 – климатическое исполнение

Редуктор В-200(Ф)-10-13-К_вх-К_вых-УЗ

Редуктор Ц3ВК(ф)-200-10-13-К_вх-К_вых-УЗ

В – тип редуктора (цилиндрический трехступенчатый вертикальный)

Ц3ВК(ф) – тип редуктора (цилиндрический трехступенчатый вертикальный с присоединительным фланцем)

200 – межосевое расстояние тихоходной ступени

(Ф) – исполнение с присоединительным фланцем на быстроходном валу

10 – передаточное число

13 – вариант сборки

К_вх – конический входной вал

К_вых – конический выходной вал

УЗ – климатическое исполнение

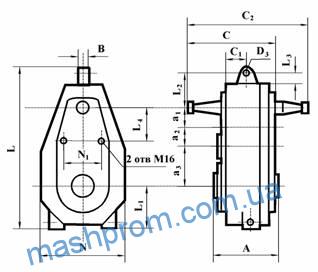

Рис.2 Габаритные и присоединительные размеры.
Рис.3 Размеры входного конического вала.

Таб.2 Габаритные и присоединительные размеры крановых редукторов.

Таб.2 Продолжение.

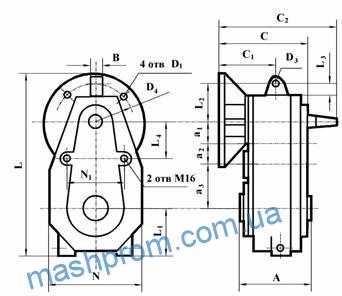

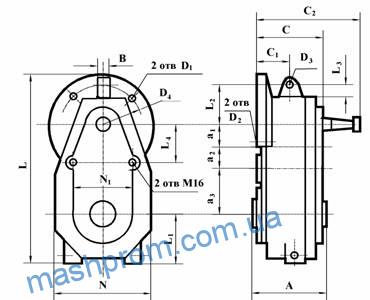

Таб.3 Габаритные и присоединительные размеры редукторов 1Ц3Увкф:

— 1Ц3Увкф — 100, 125, 160
— 1Ц3Увкф — 200, 250

Таб.4 Размеры концов входных валов с зубчатой муфтой для 1Ц3Увкф

Таб.5 Размеры входного конического вала.

Рис.4 Размеры выходного полого вала.	Таб.6 Размеры выходного вала.
	Типоразмер редуктора l l1 l2 l3 d D x m x 9H СТ СЭВ 250-76 1Ц3Увк-100, 1Ц3Увкф-100 174 25 35 54 50 45 x 2 x 9H 1Ц3Увк-125, 1Ц3Увкф-125 204 25 38 78 55 50 x 2 x 9H 1Ц3Увк-160, 1Ц3Увкф-160 236 37 42 78 70 65 x 2 x 9H 1Ц3Увк-200, 1Ц3Увкф-200 240 44 60 32 85 80 x 2,5 x 9H 1Ц3Увк-250, 1Ц3Увкф-250 286 43 70 60 105 100 x 2,5 x 9H

Редукторы цилиндрические трехступенчатые вертикальные, типа 1Ц3Увкф и 1Ц3Увкф, предназначены для использования в подъемно-транспортном оборудовании, а также в качестве привода общего назначения.

Технические характеристики:

Примечания:

• Номинальный постоянный момент на выходном валу, при действии которого, редуктор           отрабатывает заданный ресурс, при частоте вращения входного вала:

   25000 часов при 1000 об/мин

          15000 часов при 1500 об/мин;

• Редуктор допускает кратковременные перегрузки, возникающие при пусках и остановках, превышающие номинальные в 2,5 раза;
• При работе в повторно-кратковременных режимах, допускается увеличение крутящих моментов с коэффициентом К:
