Рефлектометр РИ-10М1

Рефлектометр РИ-10М1

РИ-10М1 – обновленная версия, ставшего уже классическим, прибора РИ-10М. Более 10 лет успешной эксплуатации на кабельных сетях России и СНГ.

Импульсный рефлектометр РИ-10М1 – это одноканальный кабельный локатор, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар).

РИ-10М1 – это малогабаритный прибор, предназначенный для работы, как в полевых, так и в стационарных условиях.

Импульсный рефлектометр РИ-10М1 по характеристикам заменяет приборы: ИР-10, ИР-10М, РИ-10, РИ-10М.

РИ 10 М1 предназначен для проведения следующих типов измерений на симметричных и несимметричных кабелях:

  • измерение длин кабелей;
  • измерение расстояний до неоднородностей  волнового сопротивления или повреждений;
  • измерение коэффициента укорочения линии при известной ее длине;
  • определение характера повреждений.

Область применения

Импульсный рефлектометр РИ-10 М1 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

  • медножильные кабели связи (ТПП, МКС и т.п.);
  • кабели сигнализации и управления (СБПЗАВпШп и т.п.);
  • силовые кабели (АСБ, ВВГ, СИП и т.п.);
  • воздушные кабельные линии;
  • компьютерные сети (СКС и т.п.);
  • телевизионные и радиочастотные кабельные линии (РК-75 и т.п.);
  • для определения длины кабеля при его производстве, складировании и торговле.

Особенности:

  • отображение рефлектограмм на экране ЖКИ с разрешением 320х240 точек;
  • измерение в реальном масштабе времени;
  • максимальная дальность — до 50 км;
  • высокое разрешение по дальности: 1 м в диапазонах 250 м – 2,5 км; 2 м -20 м  в диапазонах 5 км – 50 км;
  • возможность детального рассмотрения любого участка рефлектограммы;
  • подавление асинхронных помех;
  • режим регистрации разбитости пар;
  • энергонезависимая память на 100 рефлектограмм с оцифровкой всех параметров измерения;
  • режим предварительного просмотра рефлектограммы с текстовыми примечаниями из памяти;
  • сравнение с рефлектограммой из памяти прибора;
  • встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения;
  • возможность обмена данными с ПК;
  • брызгозащитное исполнение в герметично закрывающимся корпусе с повышенной механической прочностью (класс защиты IP67).

Технические характеристики:

Дисплеймонохромный 3.8″ (320х240 пикселей)
Диапазон измерения расстояния (временной задержки)от  0  до  50000 м  (от 0 до 500 мкс)
Поддиапазоны измерений0 — 250 м  (0 — 2.5 мкс); 0 — 500 м  (0 -5 мкс); 0 — 1000 м  (0 — 10 мкс); 0 — 2500 м  (0 — 25 мкс);      0 — 5000 м  (0 — 50 мкс); 0 — 12500 м  (0 — 125 мкс); 0 — 25000 м  (0 — 250 мкс); 0 — 50000 м  (0 — 500 мкс)
Инструментальная погрешность измерения расстоянияот 0.04% до 0.4% в зависимости от  поддиапазона измерений

от 1 м до 20 м при КУ=1.50 в зависимости от поддипазона измерений

Эффективная частота дискретизации100 МГц
Длительность зондирующего импульсаот 10 нс до 20 мкс
Амплитуда зондирующего импульса10 В на согласованную нагрузку
Чувствительность приёмного трактане хуже 1 мВ
Динамический диапазонне менее 80 дБ
Диапазон установки коэффициента укороченияот 1.00 до 3.00, с шагом 0.01
Время непрерывной работы РИ-10М1 от аккумуляторной батареине менее 8 часов
Время непрерывной работы от блока питанияне ограничено
Габаритные размеры  прибора240х200х115 мм
Диапазон рабочих температурот -20 °С до +40 °С
Масса прибора с аккумуляторной батареейне более 2 кг

Комплект поставки

рефлектометр импульсный РИ-10М11 шт.
блок питания (зарядное устройство)1 шт.
кабель соединительный 1,5 м2 шт.
руководство по эксплуатации РЭ1 шт.
компакт-диск с программным обеспечением1 шт.
кабель COM-to-COM1 шт.
сумка для аксессуаров1 шт.

Дополнительная комплектация

  • Устройство переходное – УП-1
  • кабель-удлинитель 2м
  • кабель соединительный 1,5 м на концах изолированный зажим типа »крокодил» с шириной захвата 25.4 мм
  • кабель соединительный 0,1м
  • переходник BNC – клеммы

RU.C.27.022.A номер 40346№ МТ 014.2008

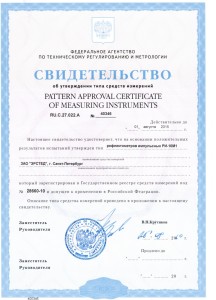

  • Прибор сертифицирован Госстандартом России и занесен в Госреестр. СЕРТИФИКАТ об утверждении типа средств измерений RU.C.27.022.A номер 40346

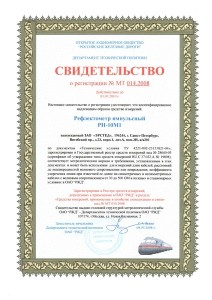

  • Прибор зарегистрирован в Реестре средств измерений, допущенных к применению в ОАО «РЖД» в разделе «Средства измерений, применяемые в хозяйстве сигнализации и связи» под № МТ 014.2008

Руководство по эксплуатации РИ-10М1 (3.81 MB 2010-02-18 16:10:39)

Руководство по эксплуатации IRView ver.4.0 (1.19 MB 2010-02-18 16:45:19)

Основы рефлектометрии (489.48 kB 2010-02-18 16:43:38)
