Рефлектометр РИ-307

Рефлектометр РИ-307

РИ-307 – эффективный, высокоточный, полевой, двухканальный рефлектометр с богатым арсеналом дополнительных функций.

Импульсный рефлектометр РИ-307 – это 2-х канальный кабельный локатор, предназначенный для определения характера и местоположения повреждений в кабельных линиях связи, энергетики и в любых других металлических кабельных линиях.
Рефлектометр РИ-307 позволяет определять:  обрыв — короткое замыкание — низкоомные утечки — муфты — сростки кабеля — параллельные отводы — катушки Пупина — разбитость пар — «мерцающие» дефекты.дальность 64 км, точность 12.5 см, импульс 10нс…50мкс
Рефлектометр РИ-307
 Эргономичность, наглядность, удобство и скорость работы
  • Большой яркий цветной TFT дисплей  5.7 дюйма  с разрешением 640×480 пикселей и широким углом обзора для удобной работы и наглядного представления результатов измерений
  • Прямое управление измерительными параметрами позволяет быстро и наглядно управлять параметрами измерения без лишних затрат времени на переключения между меню
  • Высокая скорость зондирования позволяет  оператору наблюдать максимально «живую» картинку на экране

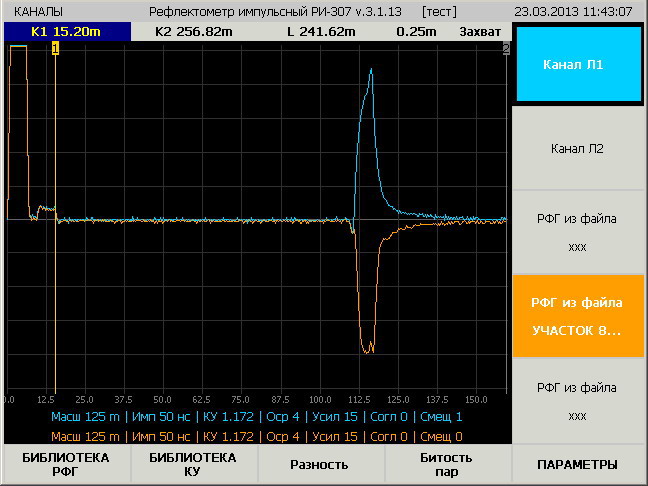

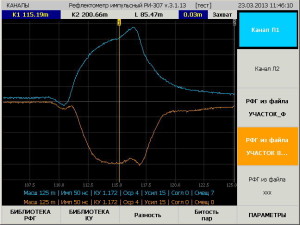

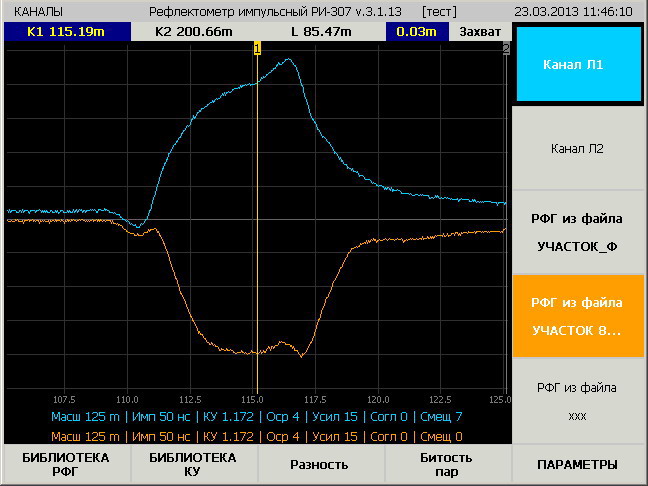

  • Двухкурсорная измерительная система позволяет измерять расстояния между любыми двумя точками рефлектограммы — исключить длину присоединительных кабелей, измерить длину участка замокания кабеля  или  определить расстояние между двумя муфтами; прибор индицирует расстояние до первого и второго курсора, а также расстояние между ними
  • Автоматическое запоминание  параметров измерения — при выключении прибора  (кнопкой выключения или по таймеру автоотключения) параметры измерения запоминаются в энергонезависимой памяти, так что после повторного включения Вам не придется устанавливать измерительные параметры заново
Рефлектометр РИ-307
Отличные измерительные характеристики
  • Широкий диапазон по дальности от 62.5 м до 64 км
  • Низкая инструментальная погрешность измерения расстояния — 0.01%…0.2% от действующей шкалы позволяет локализовывать дефекты с точностью до 12.5 см
  • Широкий диапазон рабочих длительностей зондирующего импульса от 10 нс до 50 мкс позволяет оператору  выбрать оптимальное соотношение разрешения прибора и перекрываемого затухания — на коротких участках кабеля или кабелях с небольшим затуханием лучше использовать короткие зондирующие импульсы для обеспечения наилучшего разрешения; на длинных кабелях или кабелях с большим затуханием для обеспечения максимальной дальности лучше устанавливать большую длительность зондирующего импульса
  • Высокая чувствительность приемного тракта — 1 мВ
  • Цифровое осреднение 1…128 реализаций позволяет эффективно подавлять асинхронные помехи и шумы
  • Два параллельных физических канала позволяют эффективно подавлять синхронные помехи:
    • если исследуемые кабельные линии параллельны (например две фазы), то помеха на каждой из них одинакова, следовательно для подавления помехи на поврежденной линии достаточно функцией Разность вычесть из неё рефлектограмму параллельной неповрежденной линии.
    • выявлять различия линий в реальном режиме времени не прибегая к сохранению рефлектограммы в память
 Рефлектометр РИ-307
Специальные режимы измерения и анализа
  • Одновременное отображение до 5 рефлектограмм прибор имеет возможность одновременно отображать рефлектограммы с двух физических входов и трёх рефлектограмм из энергонезависимой памяти
  • режим «Разность» (поточечное вычитание рефлектограмм) предназначен для выявления различий в рефлектограммах, может применяться как для рефлектограмм физических каналов так и для рефлектограмм из памяти в любых сочетаниях в режиме реального времени
  • режим «Битость пар» предназначен для определения мест перепутывания пар (разнопарка) в муфтах или скрутках
  • Режим «Захват»повышает эффективность работы прибора для определения дефектов непостоянных во времени («мерцающих» дефектов)  — прибор  этом режиме  накапливвает на экране рефлектограммы сколь угодно продолжительное время, так что краковременные события не будут пропущены
 Рефлектометр РИ-307
Хранение результатов измерений и  интерфейс c компьютером
  • Большой объем энергонезависимой памяти для хранения библиотеки рефлектограмм и таблицы коэффициентов укорочения;

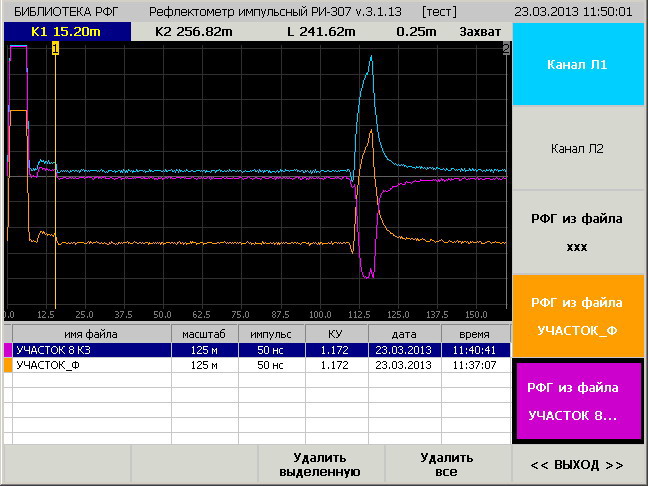

    • прибор позволяет сохранить в энергонезависимой памяти до 200 именованных и датированных рефлектограмм с высоким разрешением (до 8000 точек на рефлектограму), что позволяет детально изучать результаты измерений и отслеживать их динамику за длительный период времени;

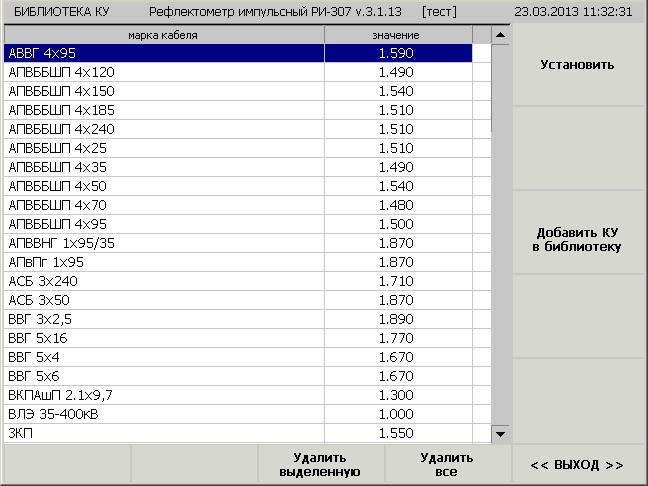

    • в приборе предусмотрена встроенная пополняемая таблица коэффициентов укорочения
  • USB-порт для быстрого и удобного обмена данными с ПК
    • прибор оснащен USB-портом для записи/чтения рефлектограмм и таблицы коэффициентов укорочения на внешний USB-накопитель
  • Расширяемая функциональность встроенного ПО
    • легкое и безопасное обновление встроенного ПО рефлектометра через USB-накопитель  позволит Вам  — расширять функциональность прибора, а нам быстро реагировать на Ваши пожелания и предложения по улучшению прибора
Рефлектометр РИ-307
Эксплуатация в жёстких полевых условиях
  • Ударопрочный, герметичный корпус
  • Пылевлагозащищенная клавиатура
  • Широкий диапазон рабочих температур -20oC…+40oC
  • Мощный LiIon аккумулятор позволяет длительное время обходиться без подзарядки — время непрерывной работы от аккумулятора не менее 8 часов, а функция автоотключения не допустит разряда прибора во время простоя
  • Скоростное зарядное устройство позволяет оперативно подзарядить прибор за несколько минут, обеспечивая при этом достаточное для проведения измерений время работы
  • Небольшие габариты 70х246х124 мм и вес не более 2,5 кг
 Рефлектометр РИ-307

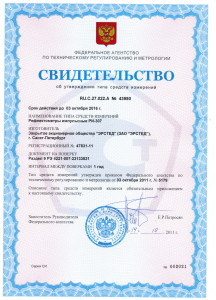

Прибор сертифицирован Госстандартом России и занесен в Госреестр под № 47831-11. СЕРТИФИКАТ об утверждении типа средств измерений RU.C.27.022A. №43980

Назначение

Прибор РИ-307 предназначен для проведения следующих измерений на симметричных и несимметричных кабелях с волновым сопротивлением от 25 до 600 Ом:

  • измерение длин кабелей;
  • измерение расстояний до неоднородностей  волнового сопротивления или повреждений;
  • измерение коэффициента укорочения линии при известной ее длине;
  • определение характера повреждений.

Область применения

Импульсный рефлектометр РИ-307 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

  • медножильные кабели связи (ТПП, МКС и т.п.);
  • кабели сигнализации и управления (СБПЗАВпШп и т.п.);
  • силовые кабели (АСБ, ВВГ, СИП и т.п.);
  • воздушные кабельные линии;
  • компьютерные сети (СКС и т.п.);
  • телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).
  • для определения длины кабеля при его производстве, складировании и торговле.

Технические характеристики:

Дисплейцветной TFT 5,7” (640х480 пикселей)
Диапазон измерения расстояния (временной задержки)от  0  до  64000 м  (от 0 до 640 мкс)
Поддиапазоны измерений0 – 62,5 м (0 – 0,625 мкс), 0 – 125 м (0 – 1,25 мкс); 0 — 250 м (0 – 2,5 мкс); 0 — 500 м (0 -5 мкс); 0 — 1000 м (0 — 10 мкс); 0 — 2000 м (0 — 20 мкс); 0 — 4000 м (0 — 40 мкс); 0 — 8000 м (0 — 80 мкс); 0 — 16000 м (0 — 160 мкс); 0 — 32000 м (0 — 320 мкс); 0 — 64000 м (0 — 640 мкс)
Инструментальная погрешность измерения расстоянияот 0.01% до 0.2% в зависимости от поддиапазона измеренийот 12,5 см до 8 м при КУ=1.500
Эффективная частота дискретизации800 Мгц
Диапазон согласованных сопротивленийот 25 Ом до 600 Ом
Длительность зондирующего импульсаот 10 нс до 50 мкс
Амплитуда зондирующего импульса 10 В на согласованную нагрузку
Чувствительность приёмного трактане хуже 1 мВ
Динамический диапазонне менее 80 дБ
Диапазон установки коэффициента укороченияот 1.000 до 3.000, с шагом 0.001
Время непрерывной работы от аккумуляторной батареине менее 8 часов
Время непрерывной работы через блок питанияне ограничено
Габаритные размеры70х246х124 мм
Диапазон рабочих температурот -20 °С до +40 °С
Масса прибора с аккумуляторной батареейне более 2,5 кг
Комплект поставки:
рефлектометр импульсный РИ-3071 шт.
зарядное устройство1 шт.
кабель соединительный 1,5 м2 шт.
Руководство по эксплуатации РИ-3071 шт.
компакт-диск с программным обеспечением1 шт.
сумка для аксессуаров1 шт.

Дополнительная комплектация

  • Устройство переходное – УП-1
  • блок сетевого питания
  • USB-flash накопитель
  • кабель-удлинитель 2м
  • кабель соединительный 1,5 м на концах изолированный зажим типа »крокодил» с шириной захвата 25.4 мм
  • кабель соединительный 0,1м
  • переходник BNC – клеммы
