Промышленный рН-метр с удалённым первичным преобразователем рН-4110

Промышленный рН-метр с удалённым первичным преобразователем рН-4110

ТУ 4215-050-10474265-06

Код по ОКП 42 1522

Промышленный рН-метр с удалённым первичным преобразователем рН-4110 предназначен для измерения активности ионов водорода (рН) или окислительно-восстановительного потенциала (ОВП), а также температуры водных сред.

Прибор обеспечивает цифровую индикацию и графическое отображение измеренных значений рН и температуры или эдс и температуры, их пропорциональное преобразование в унифицированные аналоговые выходные сигналы постоянного тока, обмен данными с компьютером по цифровому интерфейсу RS485, сигнализацию о выходе измеряемых параметров за пределы заданных значений, а также их архивирование.

рН-4110 состоит из первичного преобразователя (ПП) и измерительного прибора (ИП). Корпус ПП с окном индикации (тип И) имеет вид взрывозащиты «Взрывонепроницаемая оболочка».

Корпус измерительного прибора рН-4110 предназначен для навесного монтажа.

Градуировка прибора по буферным растворам выполняется из меню измерительного прибора.

Область применения: теплоэнергетика, химическая, нефтехимическая, пищевая и другие отрасли промышленности.

Наименование параметраЗначение параметра
ПЕРВИЧНЫЙ ПРЕОБРАЗОВАТЕЛЬ
    — Диапазон измерений рН(0…14) ед. рН
    — Пределы ЭДС на входе ПП(-750…+750) мВ
    — Диапазон измерений температуры анализируемой среды(0…+100) ºС
    — Предел допускаемого значения основной абсолютной погрешности:
        — при измерении рН в комплекте с комбинированным электродом±0,05 рН
        — при измерении ОВП в комплекте с комбинированным электродом±2 мВ
        — при измерении температуры±0,5 °С
    — Режимы термокомпенсацииавтоматический и ручной
    — НСХ датчика температуры (по заказу)Pt100, Pt1000, 100П
    — Длина кабеля до комбинированного электродане более 4 м
    — Климатическое исполнениеУХЛ 4 по ГОСТ 15150
    — Степень защиты от пыли и водыIP65 по ГОСТ 14254
    — Устойчивость к механическим воздействиямгруппа V2 по ГОСТ 12997
    — Материал корпуса:
        — тип Ддюралюминий
        — тип Идюралюминий, с прозрачным окном для индикации
        — тип Нсталь 12Х18Н10Т
    — Степень взрывозащиты корпуса типа И1ExdIIBT6X
    — Массане более 2 кг
ИЗМЕРИТЕЛЬНЫЙ ПРИБОР
    — Тип индикаторажидкокристаллический графический
    — Линия связи между ПП и ИПтрёхпроводная, сечение проводов не менее 0,35 мм
    — Длина линии связине более 300 м
    — Параметры выходных сигналов:
        — два аналоговых программируемых(0…5), (0…20), (4…20) мА (выбираются заказчиком)
        — цифровойRS485, протокол обмена ModBus RTU
        — два дискретныхпереключающий «сухой контакт», 240 В, 3 А
    — Область задания уставок по рН и температурево всём диапазоне измерений
    — Интервал записи в архивот 1 с до 5 мин. (программируется пользователем)
    — Время архивированияот 4,4 ч до 55 суток
    — Параметры сетевого питания~220 В, 50 Гц
    — Потребляемая мощностьне более 15 ВА
    — Климатическое исполнениеУХЛ 4.2*, но при температуре (+5…+50) °С
    — Степень защиты от пыли и водыIP65 по ГОСТ 14254
    — Устойчивость к механическим воздействиямгруппа N2 по ГОСТ 12997
    — Материал корпусаполистирол
    — Массане более 1,6 кг

Габаритные размеры

pH-4131-pic1

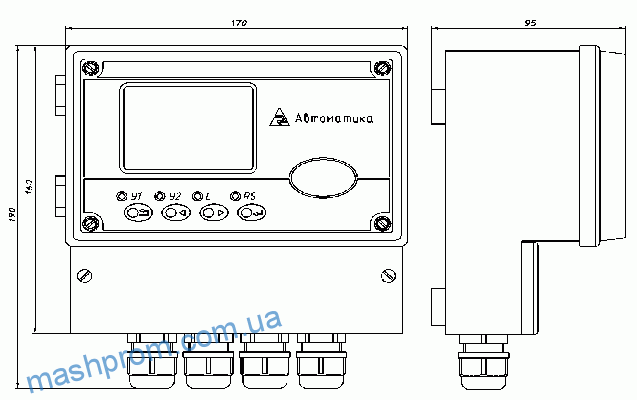

Рис. 1. Габаритные и монтажные размеры измерительного преобразователя рН-4110

pH-4131-pic2

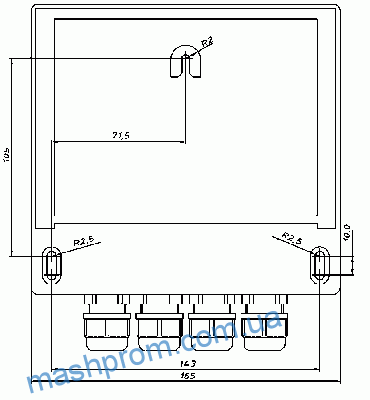

Рис. 2. Габаритные и присоединительные размеры задней панели измерительного прибора рН-4110 для навесного монтажа

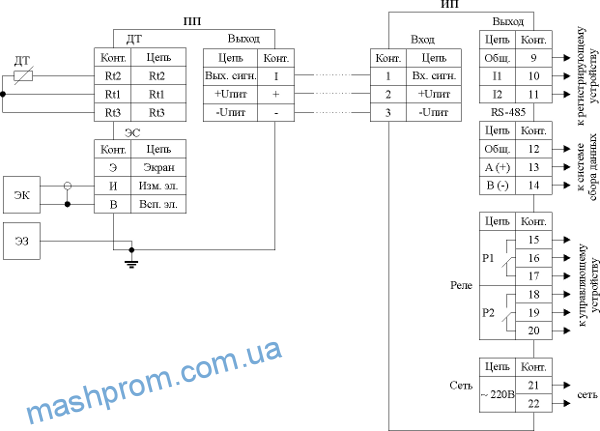

Схема подключения

pH-4110-cx1
