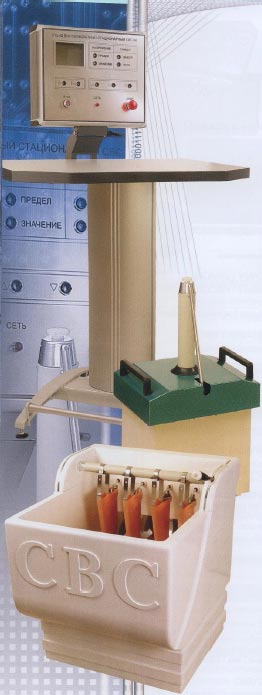

СВС-100Ц — стенд высоковольтный стационарный автоматический

СВС-100Ц - стенд высоковольтный стационарный автоматический

Назначение стенда СВС-100Ц

Стенд СВС-100 Ц предназначен для проведения приемосдаточных и эксплуатационных электрических испытаний средств защиты, используемых в электроустановках. Процесс испытания автоматизирован.

Стенд СВС-100 Ц позволяет проводить испытания

  • Резиновых диэлектрических перчаток;
  • Резиновых диэлектрических бот и галош;
  • Слесарно-монтажного инструмента с изолированными рукоятками (отвертки, кусачки, плоскогубцы и др.);
  • Оборудование стенда может использоваться в качестве высоковольтной установки для испытаний изоляции переменным током (кабелей, изоляторов и др.).

Условия эксплуатации СВС-100 Ц

  • Температура окружающего воздуха — от 10 до 35;
  • Относительная влажность воздуха при температуре +25, %, не более — 80;
  • Атмосферное давление, мм рт. ст. — от 630 до 800.

Технические характеристики СВС-100 Ц

  • Напряжение питающей сети переменного тока, В — 220 +/-10%;
  • Частота питающей сети, Гц — 50 +/-1;
  • Максимальное напряжение испытательной ванны, кВ 50Гц — 15;
  • Максимальное напряжение внешнего источника высокого напряжения, кВ — 50;
  • Приведенная погрешность измерения напряжения в диапазоне от 20 до 100 В, % — +/-3;
  • Приведенная погрешность измерения напряжения в диапазоне от 1 до 6,5 кВ, % — +/-3;
  • Приведенная погрешность измерения напряжения в диапазоне от 6,5 до 15 кВ, % — +/-3;
  • Приведенная погрешность измерения напряжения в диапазоне от 10 до 100 кВ, % — +/-3;
  • Диапазон измерения токов утечки в режиме испытательной ванны, мА — 0,3-7,5;
  • Диапазон измерения токов утечки в режиме БВИ-50, мА — 0,3-10,0;
  • Приведенная погрешность измерения токов, % — +/-3;
  • Количество мест для проведения испытания, шт. — 4;
  • Потребляемая мощность блока управления, Вт, не более — 20;
  • Потребляемая мощность стенда, кВт, не более — 0,9;
  • Масса источника высокого напряжения БВИ-50, кг, не более — 35;
  • Габаритные размеры блока управления, мм — 316х187х132;
  • Габаритные размеры испытательной ванны, мм — 700х795х865;
  • Габаритные размеры внешнего источника высокого напряжения БВИ-50, мм — 346х280х658;
  • Средний срок службы, лет — 10.

Состав СВС-100 Ц

  • Блок управления СВС-100 — 1;
  • Испытательная ванна — 1;
  • Блок высоковольтный БВИ-50 — 2;
  • Кабель питания — 2;
  • Кабель связи с испытательной ванной — 1;
  • Кабель подключения БВИ-50 — 2;
  • Провод заземления — 2;
  • Провод высоковольтный — 1;
  • Контактная цепь для подключения инструмента — 4;
  • Руководство по эксплуатации — 1;
  • Свидетельство об аттестации — 1.

Гарантийные обязательства СВС-100 Ц

Предприятие-изготовитель гарантирует работоспособность (сохранность эксплуатационных характеристик) изделия в течение 12 месяцев со дня передачи (отгрузки) оборудования Покупателю, при соблюдении требований эксплуатационной документации.
