Клапаны серии V для счетчиков

 Поршневые клапана с механическим приводом предназначены для установки на счетчик для полного запирания потока жидкости с любым давлением в системе. Клапан оснащен универсальным рычагом, который может управлять клапаном вручную или может быть подключен механически к устройству — задатчику дозы для одно или двухступенчатого закрытия клапана, устраненяя гидравлические удары.

Технические характеристики
МодельДиаметрМодель счетчикаMax. Расход, л / минМатериал
V-501.5″& 2″M-40, M-50, M-50H М-40, М-50, М-50H550Алюминий
V-803″M-80, M-80H M-80, М-80H1 136
V-1004″M-100, M-100H М-100, М-100H2 271

Активный проитиво — воздушный дифференциальный клапан серии К.

Дифференциальный клапан установлевается на выходе из счетчика, он предназначен для перекрывания потока жидкости в случае присутствия в ней  воздуха, поэтому счетчик считает только расход жидкости а не воздуха.

к80 — обратный клапан
Технические характеристики
МодельДиаметрМодель счетчикаМакс. Расход, л / минМатериал
К-501,5 «и 2»М-40, М-50, М-50H550Алюминий
К-803 «M-80, М-80H1136

 V-50-LPG Дифференциальный клапан

Дифференциальный клапан устанавливается на выходе из счетчика, при помощи давления газа он отключает поток. Клапан может работать под высоким давлением с жидкостями:  СУГ и аммиака (NH 3) в жидком состоянии. Клапан пружинный.

Технические характеристики
МодельДиаметрМодель счетчикаМакс. Расход, л / минМатериалРабочее давление
V-50-LPG1,5 «и 2»М-40, М-50, М-50H760Алюминий350PSI

Соленоидный клапан

Электромагнитные клапана и электромагнитный воздушный клапан



Размер: 2 «, 3», 4 «и 6» , Питание: 220В/50Гц или 24 В. Материалы:  Нержавеющая сталь, Чугун.

Фильтры серии GLQ

Фильтры серии GLQ предназначены для установки на счетчики — расходомеры серии М. Материал корпуса может выполнен из — алюминия, чугуна, стали, нержавеющей стали.

фильтр топливафильтр топлива

GLQ-50/80/100                  GLQ-100/150

Технические характеристики
МодельДиаметр
GLq-5050/2 «
GLq-8080/3 «
GLq-100100 мм / 4 «
GLq-150150/6 «

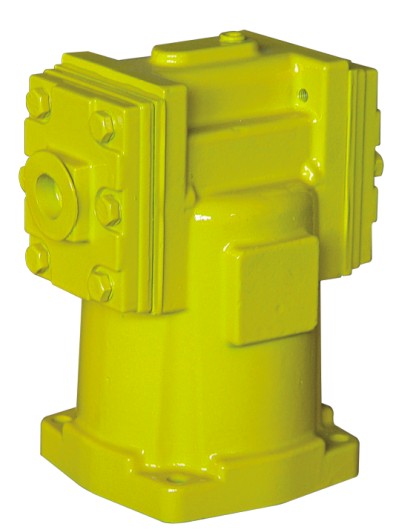

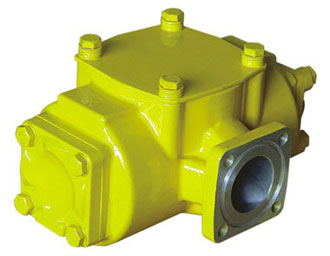

Газоотделители серии — FL

Газотделетиле серии FL совместно с фильтрами серии GLq устанавливают на счетчики расходомеры серии М.  материалы корпуса: алюминий, чугун, сталь, нержавеющяя сталь.

газоотделитель

Фланцевый газоделеитель для фильтра CLQ 100/150 | Газотделетиль для фильтра CLQ 50/80/100

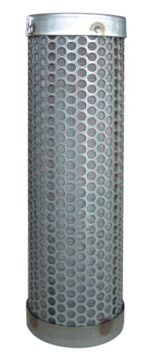

Фильтро — элемент

Корпус фильтра элемента выполнен из нержавеющей стали. Тип элемента подбирается в зависимости от используемой среды, ее вязкости и температуры.



ФильтрПрименение
200MТолько для СУГ
80MБензин, растворители, СУГ
40MТопочный мазут, дизельное топливо, светлые масла
20MМоторные масла и других вязких продуктов



Импульсный датчик PS-100 для орагнизации импульсного входа из механического расходомера.

тип сигнала:                                                                                                               импульсный датчик:




Напряжение : +8 ~ 24 В постоянного тока
Ток: 26mA
Выход — 100 импульсов на один ход жидкости через счетчик
Диапазон рабочих температур: от -40 °C до +85 °C

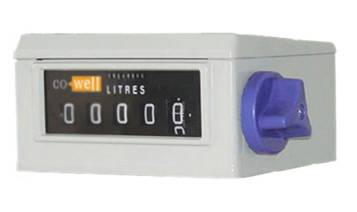

Механический регистратор расхода JSQ-2

Механический регистратор JSQ-2  является самым удобным, доступным и распространенным для записи и отображения показаний расхода в самых различных отраслях промышленности. В нефтеперерабатывающей промышленности регистратор используется на трубопроводах рядом со скваженами в поле, где нет возможности подключить напряжение, также счетчик используется на нефтебазах,на стояках налива бензина или дизеля в бензовозы,  на топливозаправщиках для индикации заправки спецтехники в полевых условиях. В химической промышленности, механический регистратор может быть использован для отображения итогов во время операций смешивания и дозирования. Механические регистраторы имеют счетчики накопленного итога, имеют высокую скорость отображения расхода и имеют большие цифры, которые видно с большого расстояния.

Технические характеристики:

  • Четкие, крупные цифры легко видимы при любом освещении.
  • Счетчик производится с импользованием современных технологий и материалолов. Счетчик очень  надежен и работает стабильно при скорости вращения колеса до 250 оборотов в минуту.
  • Удобная ручка  сброса текущей дозы.
  • Разрядность не сбрасываемого счетчика до 99999999 единиц, разрядность сбрасываемего счетчика 5 едениц.
  • Колеса и шестерни счетчика сделаны из композитной смолы с повышенным сроком службы, что гарантирует бесперебойную работу.
  • Регистратор может быть установлен на любую модель расходомера.

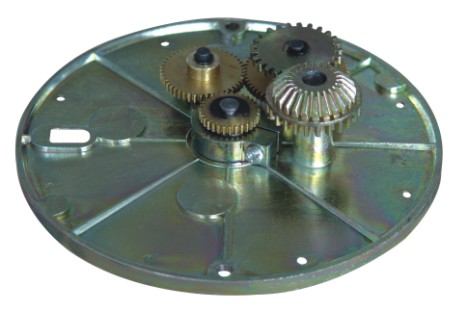

Механизм счетчика




Счетный механизм счетчика установлен в основании механического счетчика, он предназначен  для преобразования  вращения  выходного вала измирительной камеры в инженерные единицы измерения (литры). Можно поменять единицы измерения пуьем замены шестерен.

Механический задатчик отпускаемой дозы топлива JSQ-3.





Задатчик устанавливается на механический регистратор, в ручную  оператор задает требуюмую дозу или требуемый объем для отпуска. По достижению требуемой дозы отпускаемого продукта — задатчик механически управляет одноступенчатым или двухступенчатым клапаном, который перекрывает поток.

Механический счетчик со встроенным фискальным регистратором JSQ-4.



После завершения отпуска жидкости, принтер фискального регистратора выдает чек на котором отпечатанны результаты отпуска продукта.

Электронный регистратор расхода (вторичный прибор) JSQ-2 / E



JSQ-2 / E Электронный регистратор                                       JSQ-2 / E Электронный регистратор для построения распределенных систем

Описание:

Электронный регистр JSQ-2 / E  построен на базе современного высокопроизводительного микропроцессора ARM с высокой скоростью работы. Регистратор является мало-энергопотребляющим устройством. отличается стабильной работой и имеет интуитивно понятный дружественный интерфейс управления. Регистратор является искробезопасным.

Регистратор идеально заменяет  традиционные механические регистраторы. электронный регистратор имеет более высокую точность измерений, повышенную стабильность работы, может быть установлен на все виды расходомеров. Регистратор прост в эксплуатации и может использоваться в любом месте: терминалы налива, нефтебазы, топливозвправщики, станции технического обслуживания  и т.д.

Характеристики:

• Может использоваться на расходомерах любого диаметра и имеет высокую точность при измерении больших потоков.

• Регистратор имеет встроенную компенсацию по скорости и температуре для увеличения точности измерений.

• Регистратор имеет возможность задавать необходимую дозу заправки, а также функцию заправки до полного бака и функцию дозаправки.

• Регистратор имеет функции автоматической настройки и калибровки.

• Регистратор можно укомплектовать фискальным регистратором, после заправки — регистратор напечатает чек.

Технические характеристики:

  • Напряжение питания:  AC 220 ± 20%, 50 Гц ± 1 Гц
  • Температура:  -20 ° C ~ +55 ° С
  • Влажность:  ? 95%
  • Разрядность счетчика текущей дозы:  999999
  • Разрядность счетчика накопленного итога: 99999999
  • Точность: ± 0,1%
