Назначение

Прибор САУ-М7Е обеспечивает контроль уровня жидких или сыпучих материалов в резервуаре. Может управлять заполнением, осушением или поддержанием уровня в отопительных котлах, водонапорных башнях, зернохранилищах и т.п.

Прибор выпускается в корпусах 2-х типов: настенном Н и щитовом Щ1.

Функциональные возможности

  • КОНТРОЛЬ УРОВНЯ ЖИДКИХ ИЛИ СЫПУЧИХ МАТЕРИАЛОВ по трем датчикам
  • ПОДКЛЮЧЕНИЕ ШИРОКОГО СПЕКТРА ДАТЧИКОВ УРОВНЯ (кондуктометрических, поплавковых, бесконтактных выключателей и др.)
  • РАБОТА В РЕЖИМЕ ЗАПОЛНЕНИЯ ИЛИ ОПОРОЖНЕНИЯ резервуара
  • РУЧНОЙ ИЛИ АВТОМАТИЧЕСКИЙ РЕЖИМ управления электроприводом исполнительного механизма (насоса, транспортера, электромагнитного клапана и т. п.)
  • СИГНАЛИЗАЦИЯ об аварийном переполнении или осушении резервуара
  • РАБОТА С РАЗЛИЧНЫМИ ПО ЭЛЕКТРОПРОВОДНОСТИ ЖИДКОСТЯМИ: водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.)

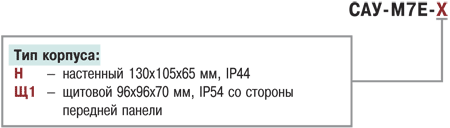

Сигнализатор уровня жидких и сыпучих сред ОВЕН САУ-М7Е    —    Модификации

Технические характеристики

Номинальное напряжение питания прибора220 В частотой 50 Гц
Допустимые отклонения напряжения питания от номинального значения–15…+10 %
Количество каналов контроля уровня3
Типы датчиковкондуктометрические;
активные с выходными ключами n–p–n-типа;
механические контактные устройства
Источник питания активных датчиков:
– напряжение источника питания12±1,2 В
– максимальный ток нагрузки50 мА
Количество встроенных выходных реле2
Макс. допустимый ток нагрузки, коммутируемый контактами встроенного реле8 А при 220 В 50 Гц (cos φ > 0,4)
Сопротивление жидкости, вызывающее срабатывание канала контроляне более 500 кОм
Габаритные размеры и степень защиты корпуса:
– настенный Н130х105х65 мм, IP44
– щитовой Щ196х96х70 мм, IP54 со стороны передней панели



 Условия эксплуатации

Температура окружающего воздуха+5…+50 °С
Атмосферное давление86…106,7 кПа
Относительная влажность воздуха (при 35 °С и ниже без конденсации влаги)не более 90 %
