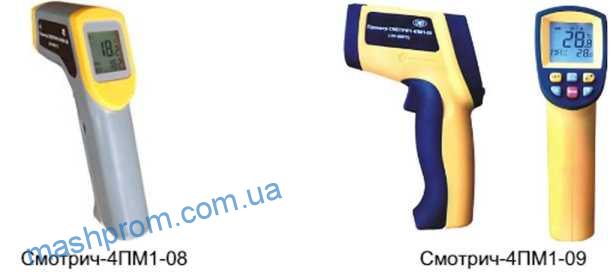

Переносные пирометры частичного излучения «СМОТРИЧ-4ПМ1-08», «СМОТРИЧ-4ПМ1-09»

Переносные пирометры частичного излучения «СМОТРИЧ-4ПМ1-08», «СМОТРИЧ-4ПМ1-09»

Переносные пирометры частичного излучения «СМОТРИЧ-4ПМ1-08», «СМОТРИЧ-4ПМ1-09» предназначены для бесконтактного измерения температуры тел в диапазоне от минус 30 до 900 °С. Выполнены в компактном, прочном и эргономичном пластиковом корпусе. Рассчитаны для эксплуатации в микроклиматических районах с умеренным климатом; стойкие к влиянию температуры окружающего воздуха от 0 до 50 °С и относительной влажности до 80 % при температуре 35 °С; выдерживают вибрацию счастотой 25 Гц амплитудой не более 0,1 мм.

Пирометры оснащены жидкокристаллическим индикатором и обеспечивают запоминание максимального значения температуры в последнем цикле измерения, кроме того, модель «Смотрич-4ПМ1-09» имеет запоминание минимального значения температуры в последнем цикле измерения, отображения среднего значения температуры за цикл измерения разности температур между заданным значением и текущим и обеспечивает сигнализацию при превышении заданных температурных уровней (сигнализация высокой температуры, сигнализация низкой температуры).

Пирометр «Смотрич-4ПМ1-08» имеет фиксированный коэффициент излучательной способности материала: 0,95.

Пирометр «Смотрич-4ПМ1-09» имеет регулируемый коэффициент излучательной способности материала в диапазоне от 0,1 до 1,00, а также обеспечивает сохранность во внутренней энергонезависимой памяти до 12 значений температуры.

Пирометры оборудованы лазерным указателем мощностью менее 1 МВт.

Технические характеристики

Смотрич

4ПМІ-08

4ПМ1-09

Диапазон измеряемых температур, °С

-30…+400

-30…+900

Рабочий сиекгральный диапазон, мкм

5,0… 14,0

8,0… 14,0

Предел основной погрешности (от измеряемой):

минус 30 … 0 °С

0…400 °С

0…900 °С

±3 °С

±2°С или ±2%

….

±3°С

±1°С или ±1,5%

Номинальный показатель визирования

1:12

Рабочее расстояние, м

0,3… 1,5

Время установления показаний, с, не более

0,5

Излучательная способность объекта измерения

0,95

0,1 … 1,0

Энергонезависимая память, значений

12

Минимальные размеры измерямого объекта, мм, при которых основная погрешность пирометра не превышает пределы допустимого значения, для рабочих расстояний:

0,3 м Ø 38       |      0,9 м Ø 75 | 1,5 м Ø 132

Мощность лазерного указателя, мВт, не более

1

Межповерочный интервал, лет, не более

1

Элемент питания (количество, тип)

1 х 6F22, 9V

Время непрерывной работы с выключенным лазерным указателем, ч

16

22

Габариты, мм, не более

152 х 130×39

170 х 130×50

Масса с элементом питания, г, не более

145

230

В заказе на пирометры необходимо указать:

  • тип пирометра (переносной или стационарный);
  • рабочий диапазон (от … до …), ° С;
  • минимальная и максимальная расстояние от пирометра к объекту измерения (показатель визирования);
  • минимальный размер объекта измерения;
  • объект измерения: печь, ванна, индуктор, наличие окна или отверстия (его диаметр), другое;
  • краткое описание техпроцесса.

Дополнительно для стационарных пирометров:

  • температура регулирования (при необходимости);
  • выходной аналоговый сигнал (0 — 5 мА или 4 — 20 мА);
  • тип регистратора (если используется);
  • стандарт интерфейса для подключения к компьютеру (RS232 или RS485);
  • расстояние от первичного пирометрического преобразователя к измерительному преобразователя (длина кабеля);
  • температура окружающей среды в зоне установки первичного пирометрического преобразователя (для определения потребности в устройстве охлаждения или отдува).
