Тахометры магнитоиндукционные дистанционные ТМи

Тахометры магнитоиндукционные дистанционные ТМи

Описание

Тахометры магнитоиндукционные дистанционные ТМи зарегистрированы в Госреестре средств измерений под N 1599-90.

Тахометры  ТМи предназначены для непрерывного дистанционного измерения частоты вращения частей машин и механизмов.

В зависимости от пределов измерения тахометры имеют 9 исполнений.

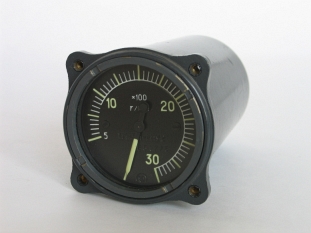

Тахометр состоит из первичного преобразователя и показывающего прибора.

Первичные преобразователи выпускаются следующих исполнений: Д-1М, Д-2М, Д-1ММ, Д-2ММ. Исполнение показывающих приборов — однозначно исполнениям тахометров.

Первичный преобразователь Д-1М или Д-1ММ работает с одним показывающим прибором, а первичный преобразователь Д-2М или Д-2ММ — с двумя.

Однотипные первичные преобразователи и показывающие приборы соответственно взаимозаменяемы.

Допускается раздельная поставка первичных преобразователей и показывающих приборов.

Основные технические характеристики

Исполнения, диапазоны измерений и коэффициенты тахометра приведены в таблице 1.

Основная допускаемая погрешность тахометра, %, не более:

  • в пределах рабочего диапазона ±1
  • в остальной части шкалы (от верхнего предела измерения) ±1,5

Климатические исполнения первичных преобразователей:

  • У2 — но для работы при температуре от минус 60 до плюс 80 °С и относительной влажности до 80%;
  • Т2 — но для работы при температуре от минус 20 до плюс 80 °С и относительной влажности до 80%.

Климатические исполнения показывающих приборов:

  • У2 — но для работы при температуре от минус 50 до плюс 50 °С и относительной влажности до 80%;
  • Т2 — но для работы при температуре от минус 20 до плюс 50 °С и относительной влажности до 80%.

Длина линии связи между первичным преобразователем и показывающим прибором не более 50 м.

Масса, кг:

  • показывающего прибора — 0,55
  • первичного преобразователя — 0,90

Таблица1

Исполнение магнито-индукционного тахометраДиапазон измерения, об/минРабочий диапазон измерения, об/минКоэффициент тахометра
нижний пределверхний предел
ТМи1-М1
ТМи1М
ТМи1,5
ТМи2-М1
ТМи3-М1
ТМи3М-М1
ТМи4-М1
ТМи4М-М1
ТМи6
250-2500
125-1000
250-1500
250-2000
300-3000
500-3000
400-4000
500-4000
1000-6000
750
300
450
600
900
900
1200
1200
1800
2500
1000
1500
2000
3000
3000
4000
4000
6000
1:1
2:1
1:1
1:1
1:1
1:2
1:1
1:2
1:4

Примечания:

  • Под коэффициентом тахометра понимается отношение значения входной частоты вращения к значению частоты вращения, показываемой тахометром.
  • Шкала тахометра ТМи1-М1 отградуирована в процентах.

Оформление заказа

При заказе необходимо указать:

1. Наименование
2. Исполнение магнитоиндукционного тахометра или первичного преобразователя
3. Обозначение климатического исполнения
4. Номер комплекта при комплектной поставке (согласно таблице 2)
5. Обозначение ТУ

Таблица2

№ п.п.НаименованиеНомер комплекта
1234
Количество, шт.
1
2
Показывающий прибор
Первичный преобразователь:
Д-1М
Д-2М
Д-1ММ
Д-2ММ
11


2–
1

1–

1
2–


1

Примеры заказа тахометра или его составных частей:

  • Тахометр магнитоиндукционный ТМи2-М1 климатического исполнения У2, номер комплекта 1: «Тахометр ТМи2-М1 У2, комплект 1 ТУ 25.02.111970-77»;
  • Показывающий прибор с верхним пределом измерения 2000 об/мин, климатического исполнения У2: «Показывающий прибор ТМи2-М1 У2 ТУ 25.02.111970-77»;
  • Первичный преобразователь, работающий с одним показывающим прибором с трехушковым фланцем, климатического исполнения У2: «Первичный преобразователь Д-1М У2 ТУ 25.02.111970-77»;
  • Первичный преобразователь, работающий с двумя показывающими приборами с четырехушковым фланцем, климатического исполнения Т2: «Первичный преобразователь Д-2ММ Т2 ТУ 25.02.ЭД1.111970-77».
