Назначение тахометра ТХ01
Тахометр ОВЕН ТХ-01 предназначен для измерения частоты вращения вала, линейной скорости перемещения конвейера, времени наработки агрегатов.
Основные функциональные возможности
ОВЕН ТХ-01 измеряет мгновенную частоту поступающих импульсов, причем пользователь вправе сам выбрать масштаб отображения значения:
- имп/сек;
- имп/мин;
- имп/ч.
За счет функции множителя можно перевести частоту в линейную скорость, в удобном пользователю масштабе.
Тахометр имеет яркий шестиразрядный индикатор, на котором может отображаться частота, либо значение таймера наработки. В качестве датчика может выступать элемент типа «сухой контакт» (кнопки, герконы) или же бесконтактный датчик NPN-типа, для питания последних был предусмотрен встроенный источник питания 24В=.
Помимо измерения и отображения частоты и времени наработки тахометр ТХ01 может выдавать управляющие сигналы. Для этого предусмотрены один или два выходных элемента, количество которых определяется потребителем при заказе. В случае выходного элемента ключевого типа, прибор может сигнализировать о падении, либо повышении значения частоты. Также можно использовать ключевой выходной элемент для сигнализации о достижении предельного времени наработки оборудования.
Пользователь может заказать прибор с аналоговым выходом либо 4…20мА, либо 0…10В. В данном случае тахометр превращается в П-регулятор и выдает управляющий сигнал в зависимости от рассогласования.
Аналоговый выход можно использовать и в качестве регистратора. В этом случае сигнал изменяется в зависимости от значения частоты. Пользователь сам вправе выбирать значения верхней и нижней границы сигнала. Данная функция может быть полезной для передачи значения частоты на самописец, в системы регулирования или в системы диспетчеризации.
Основные технические характеристики
- Диапазон значений измерения частоты от 0,5 до 2500 Гц
- Диапазон значений измерения времени от 1с до 9999 суток
- Питание от универсального источника питания 90…264В~ либо 24В=
- Питание от источника постоянного тока 10,5…30В=
- Выходные элементы Р, К, С, И, У
- Диапазон рабочих температур от -20…70°С
Питание
| Диапазон переменного напряжения ТХ01-224.Х.ХХнапряжение, В частота, Гц | от 90 до 264 (номинальные значения 110, 220 или 240) от 47 до 63 (номинальные значения 50 и 60 Гц) |
| Диапазон напряжения постоянного тока ТХ01-224.Х.ХХ, В | от 20 до 34 (номинальное значение 24) |
| Диапазон напряжения постоянного тока ТХ01-24.Х.ХХ, В | от 10,5 до 30 (номинальные значения 12 и 24) |
| Максимальная потребляемая мощность, ВА, | не более 5 |
Выходные элементы
| Тип ВУ | Технические характеристики | Значение |
| Реле электромагнитное (Р) | Номинальный ток нагрузки, А, не менее | 8 |
| Номинальное напряжение нагрузки переменного тока с частотой 50 Гц и cos φ >0,4, В, не менее | 240 | |
| Максимальное напряжение нагрузки постоянного тока, В, не менее | 30 | |
| Электрическая прочность контактов, В, не менее | 1000 | |
| Оптопара транзисторная n-p-n-типа (К) | Максимальный ток нагрузки, мА, не менее | 400 |
| Максимальное напряжение постоянного тока,В, не менее | 60 | |
| Оптопара симисторная (С)в режиме коммутации нагрузки | Максимальный ток нагрузки, мА, не менее Максимальное действующее напряжение переменного тока, В, не менее | 40240 |
| ЦАП«параметр-ток»(И) | Выходной сигнал постоянного тока, мАСопротивление нагрузки, ОмНоминальное сопротивление нагрузки Напряжение питания ЦАП, В Основная приведенная погрешность выходов ЦАП, %, не более | от 4 до 20от 0 до 1300700 Ом от 10 до 36 0,5 |
| ЦАП«параметр-напряжение»(У) | Выходной сигнал постоянного напряженияСопротивление нагрузки, не менееНапряжение питания ЦАП Основная приведенная погрешность выходов ЦАП, %, не более | от 0 до 10 В5 кОмот 15 до 36 В 0,5 |
Технические характеристики
Характеристики входов
| Параметр | Значение |
| Максимальный входной ток, мА, не менее | 10 |
| Входной ток при активном уровне сигнала, мА, не менее | 4,5 |
| Максимальное входное напряжение, В, не менее | 30 |
| Длительность импульса на счетном входе, мкс, не менее | 10 |
| Длительность сигнала на входе «Счет наработки», мс, не менее | 300 |
Метрологические характеристики
| Параметр | Значение |
| Предел допускаемой приведенной погрешности измерений, %, не более | ±0,5 |
| Межповерочный интервал, лет | 2 |
| Средний срок службы, лет | 12 |
Модификации

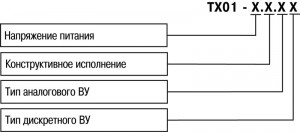

![th01_mod-300x132x90x247[1]](http://www.mashprom.com.ua/wp-content/uploads/2013/03/th01_mod-300x132x90x2471.jpg "Тахометр ОВЕН ТХ01 — Модификации")
Напряжение питания:
| 224 | от сети переменного тока с частотой от 47 до 63 Гц (номинальные значения 50 или 60 Гц) и напряжением от 90 до 264 В (номинальные значения 110, 220 или 240 В) или от сети постоянного напряжения от 20 до 34 В (номинальные значения 12 и 24 В); |
| 24 | от сети постоянного напряжения от 10,5 до 30 В (номинальное значение 24 В). |
Конструктивное исполнение:
| Н | корпус настенного крепления с размерами 105×130×65 мм и степенью защиты IP44; |
| Щ2 | корпус щитового крепления с размерами 96×48×100 мм и степенью защиты со стороны передней панели IP54. |
Тип аналогового ВУ:
| Обозначение выхода | Тип выходного элемента |
| И | ЦАП «параметр-ток от 4 до 20 мА» |
| У | ЦАП «параметр-напряжение от 0 до 10 В» |
Тип дискретного ВУ:
| Обозначение выхода | Тип выходного элемента |
| Р | Контакты электромагнитного реле |
| К | Оптопара транзисторная n-p-n-типа |
| С | Оптопара симисторная |
