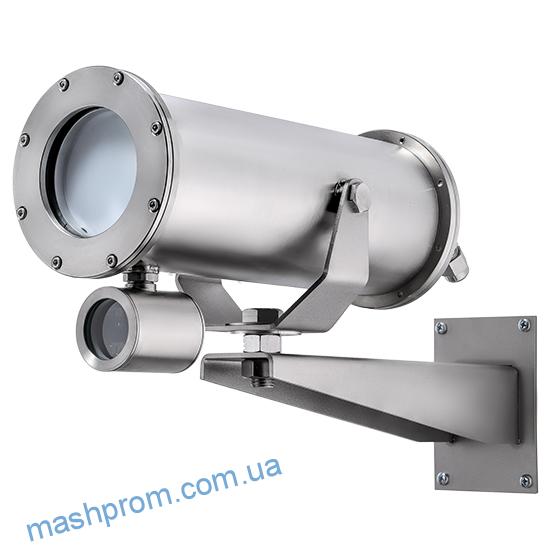

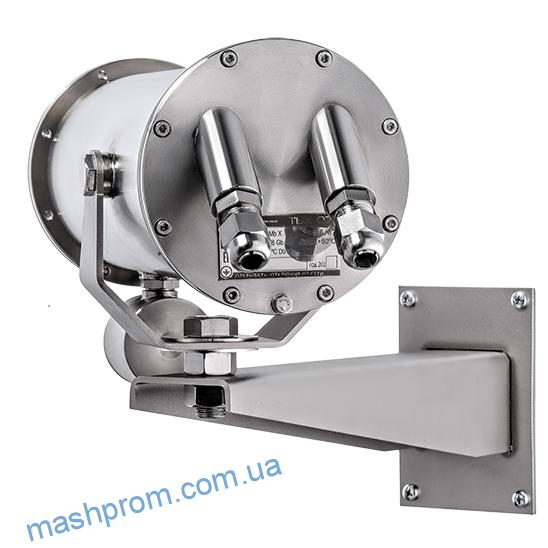

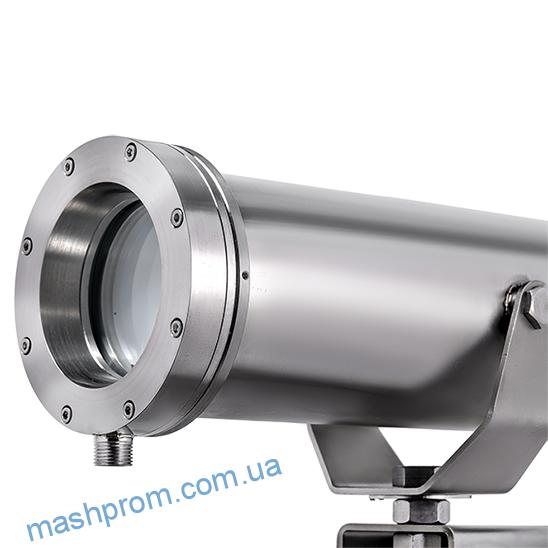

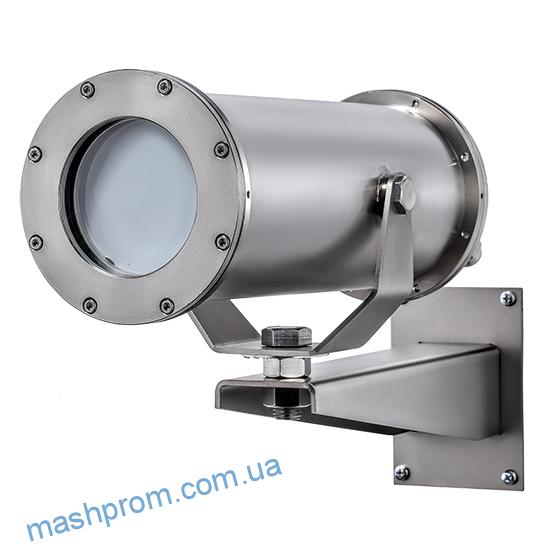

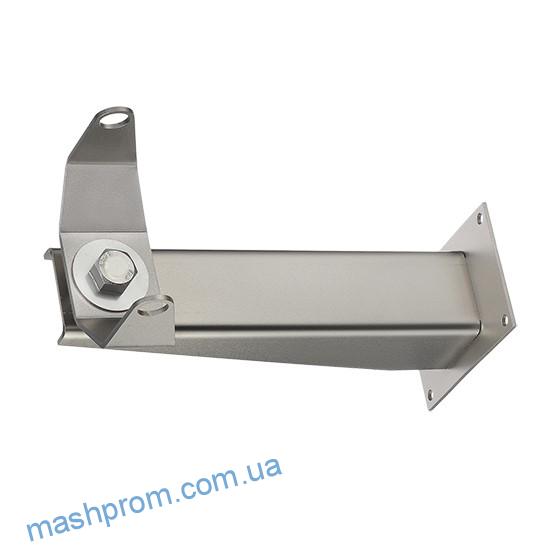

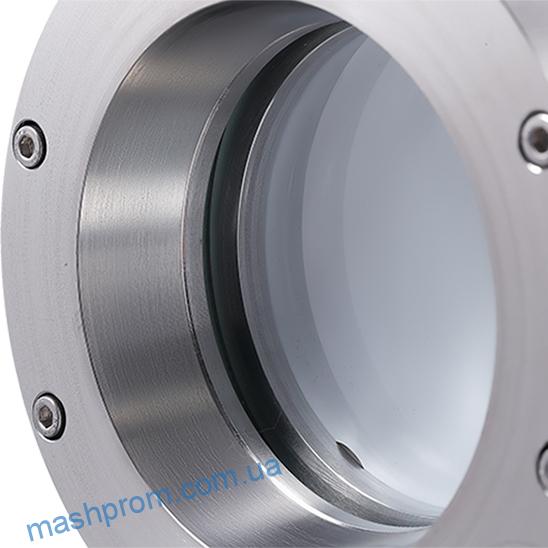

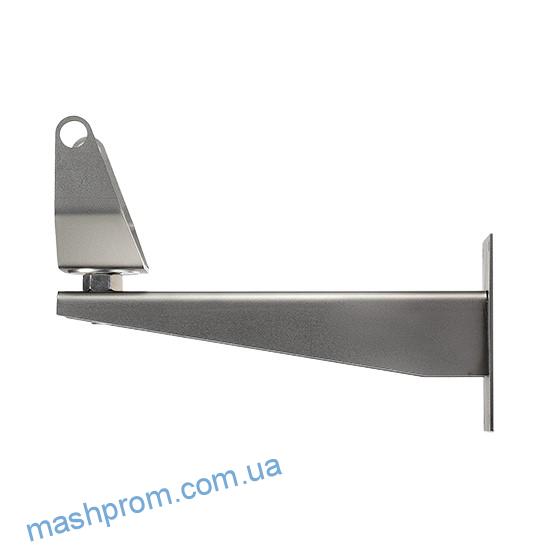

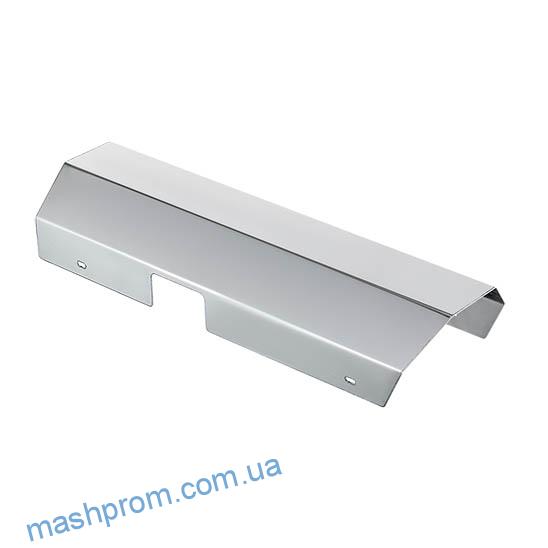

ТВК-07-Н — Термокожух взрывозащищенный из нержавеющей стали

ТВК-07-Н - Термокожух взрывозащищенный из нержавеющей стали

Отличительные особенности и характеристики

  • Изготавливается из нержавеющей стали.
  • Основное назначение взрывозащищённого кожуха: защита видеокамеры, предназначенной для наблюдения за за технологическими процессами и охраны, от особо неблагоприятных условий агрессивной внешней среды, а также одновременное недопущение воспламенения или детонации окружающей видеокамеру среды вследствие аварии в электрических цепях камеры.
  • Применение взрывозащищённого кожуха позволяет не использовать специальные взрывозащищённые видеокамеры, что в сочетании с большими размерами полезного объёма термокожуха позволяет выбирать видеокамеры из более широкого диапазона.
  • Наличие системы подогрева внутреннего объёма кожуха позволяет эксплуатировать видеокамеру при температуре окружающей среды до -60 °С.
  • Возможно применение в процессах шахтной разработки и добычи угля, минеральных солей и других полезных ископаемых.
  • Степень защиты оболочки термокожуха IP66 / IР67 по ГОСТ 14254.
  • Установка видеооборудования возможна самим потребителем.
  • В состав оборудования входит встроенный источник питания для видеокамеры (12 В постоянного тока).

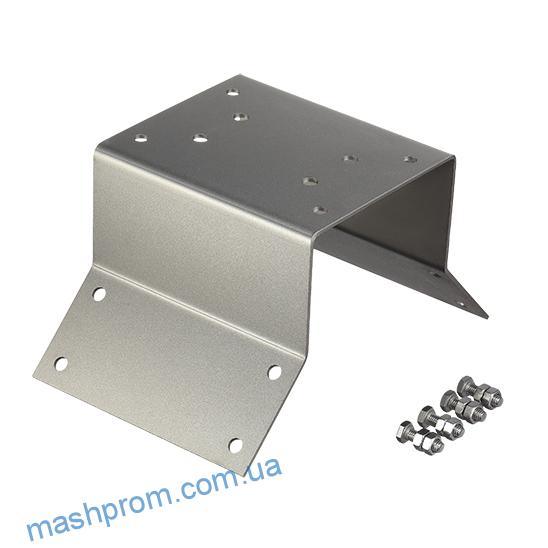

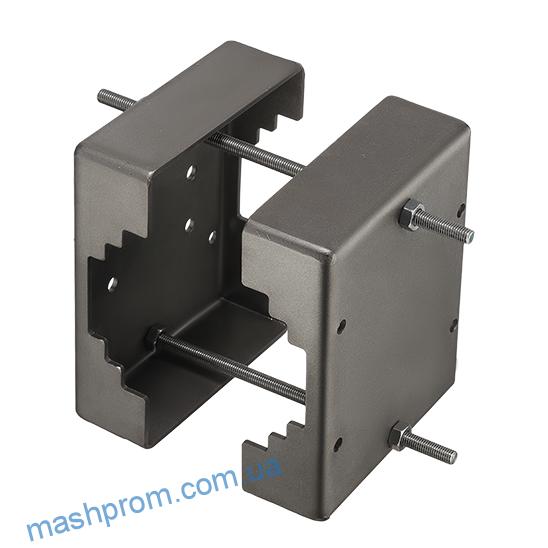

  • Новая опция! При необходимости комплектуется адаптором крепления АК-С (на столб) и АК-У (на угол).

Термокожух взрывозащищенный ТВК-07-Н внесен в номенклатурный Справочник МТР ОАО «Газпром»

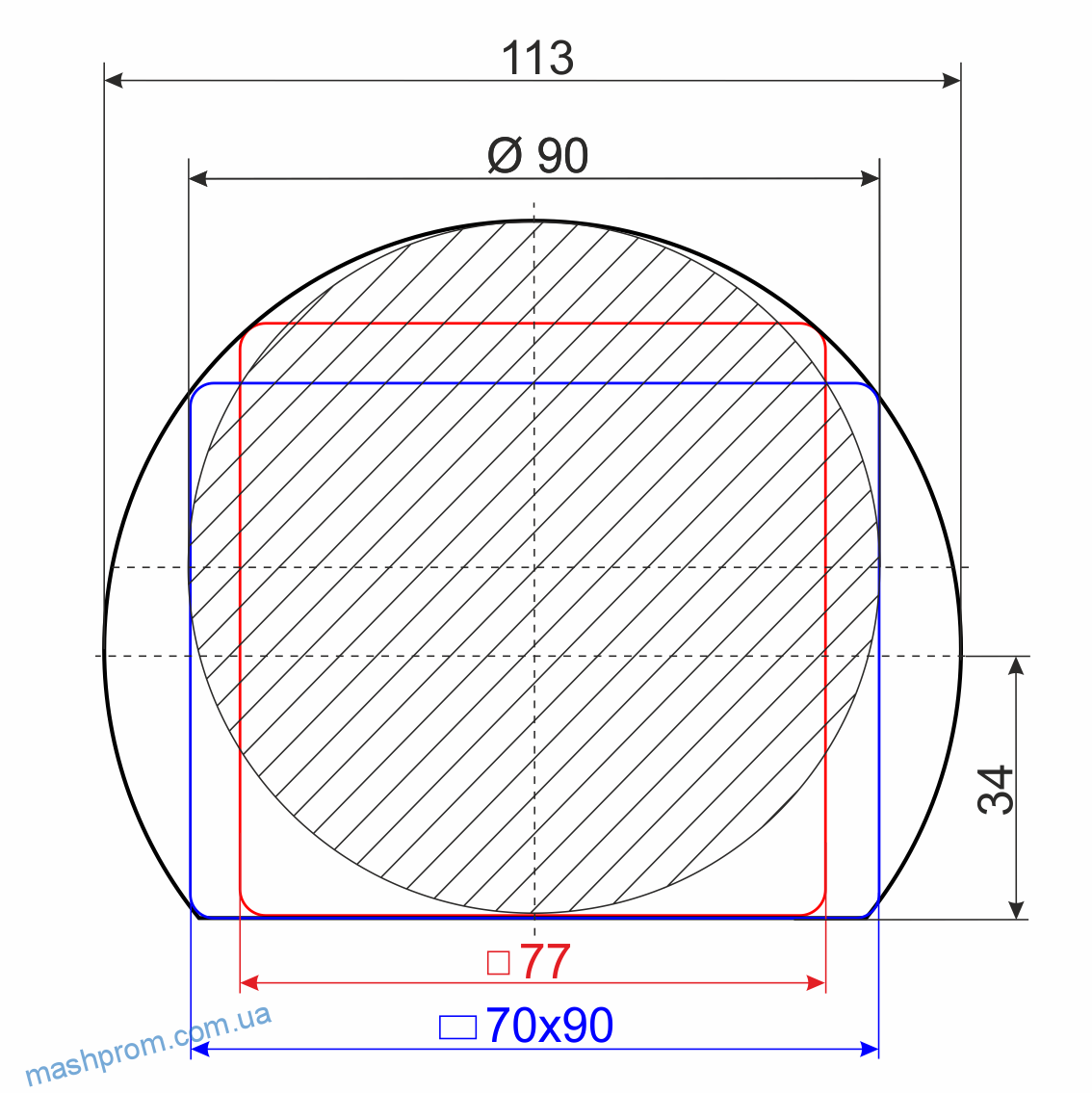

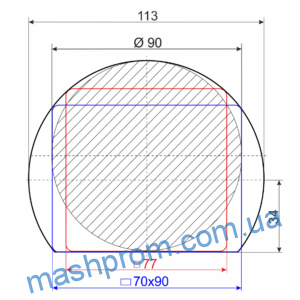

Полезный внутренний объем взрывозащищенного термокожуха ТВК-07-Н

 Установка видеооборудования возможна самим потребителем.

Полезный объем термокожуха для установки видеооборудования
Ø113х240 мм (Диаметр х Длина).

Mаркировка взрывозащиты

Исполнение термокожухаЕх-маркировка взрывоопасных пылевых средМаркировка взрывозащитыТемпература окружающей среды, °С
ТВК-07-НEx tb IIIС T80°C Db ХРВ Ex db I Mb X или 1Еx db IIC T6 Gb Xот +1 до +50
РВ Ex db I Mb X или 1Еx db e IIC T6 Gb Xот -60 (-70)* до +50
ТВК-07-Н “ОПТИК-IS”Ex tb [op is] IIIС T80°C Db ХРВ Ex db [op is] I Mb X или 1Еx db [op is] IIC T6 Gb Xот +1 до +50
РВ Ex db [op is] I Mb X или 1Еx db e [op is] IIC T6 Gb Xот -60 (-70)* до +50

*опция “АРКТИКА” — термокожух с терморегулятором для применения при экстремально низких температурах -70…+50 °С

Характеристики взрывозащищенного термокожуха ТВК-07-Н

Степень защиты оболочки термокожухаIP66 / IР67
напряжение для питания видеокамеры, VDC12
габаритные размеры, не более, мм
525 х 170 х 160
габаритные размеры с блоком ИК подсветки, не более, мм525 х 170 х 230
масса, не более, кг
12,5
назначенный срок службы, не менее, лет
10
гарантийный срок, лет5

Параметры электропитания

Климатическое исполнение
Напряжение питания, В
Ток потребления,не более, А
УХЛ-4 (+1°С…+50°C)
24 (12-28) VDC
1,0
24 (21,6-38,2) VAC
0,4
230 (100-245) VAC
0,1
УХЛ-1 (-60°С…+50°C)
24 (21,6-26,4) VDC
3,3
24 (21,6-26) VAC
3,3
230 (207-245) VAC
0,4

Характеристики ИК подсветки

  • вкл/выкл подсветки с гистерезисом, при освещенности 18±5 лк
  • длина волны излучения 850 нм
Угол излучения ИК подсветки, °
15
3090120
Дальность подсветки, м*
100
804025
*данные приведены для видеокамеры 1/2,8″ CMOS ICR, 30x ZOOM, F1,6-5,05, B/W 0,01lux @F1,6 AGC ON
Справочно
Максимальный ток потребления 3,3А указан для экстремальных условий эксплуатации при температурах окружающей среды ниже -20°С (до -60°С), и необходим для прогрева внутреннего пространства ТВК-07 и подогрева смотрового стекла. При температуре окружающей среды не ниже -20°С, ток потребления ТВК-07 не более 0,8А, включая ток потребления самой видеокамеры наблюдения.

Характеристики медиаконвертера для ТВК-07 “ОПТИК-IS”

Обозначение медиаконвертераМК1: МК-07е-11ЕXY или 213-1XY (“XY”=35) / МК2: МК-07е-11ЕXY или 213-1XY (“XY”=53)
Напряжение питания10,8-13,2 VDC
Максимальный потребляемый ток
0,12 А при 12 VDC
Максимальная мощность лазерного излученияРо ≤ 15 мВт
Типы сетевых интерфейсов
порт 1: 10/100Base-TX – 1 шт.
порт 2: 100Base-FX – 1 шт.
Стандарты Ethernet
IEEE 802.3u, IEEE 802.1p/q/d
Скорость передачи данных10/100 Мбит/c
Способ передачи данныхДуплекс, полудуплекс
Тип используемого оптического кабеляОдноволоконный одномодовый 9/125 мкм
Рабочая длина волны1310 / 1550 нм (WDM)
Тип лазераЛазер Фабри-Перо (FP)
Выходная оптическая мощностьМакс.: -8 дБм; мин.: -14 дБм
Чувствительность-34 дБм
Оптический бюджет18 дБм
Дальность передачидо 20 км
РазъемыМедный порт RJ45,
Оптический SC коннектор (для одномодо-
вого кабеля)

*Знаки “XY” в названии медиаконвертера обозначают код оптической длины волны для передатчика и приемника: “3” — для 1310 нм, “5” — для 1550 нм

Оборудование для сопряжения МК1 или МК2 ТВК-07 “ОПТИК-IS”

ОбозначениеЕх-маркировкаОписание
МК3МК-07е-22ЕXY (“XY”=35)[Ex op is Ma] I [Ex op is T6 Ga] IIC [Ex op is Da] IIICМедиаконвертер взрывозащищенный ФСДР.426449.030 ТУ для установки в шасси N7 МК-07е-Ш190AC 19” аппаратной стойки
МК4МК-07е-22ЕXY (“XY”=53)
МК5МК-07е-23ЕXY (“XY”=35)[Ex op is Ma] I [Ex op is T6 Ga] IIC [Ex op is Da] IIICМедиаконвертер взрывозащищенный ФСДР.426449.030 ТУ в корпусе МЕ 22,5 для установки на DIN-рейку
МК6МК-07е-23ЕXY (“XY”=53)
МК7МК-07е-Ш190AC —Шасси 19” для установки до 19 модулей медиаконвертеров N3 или N4. Блок питания и крепления к стойке в комплекте

Паспорт ТВК-07
