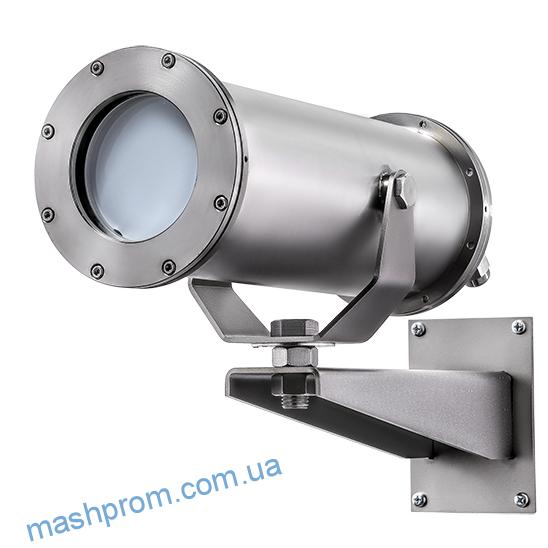

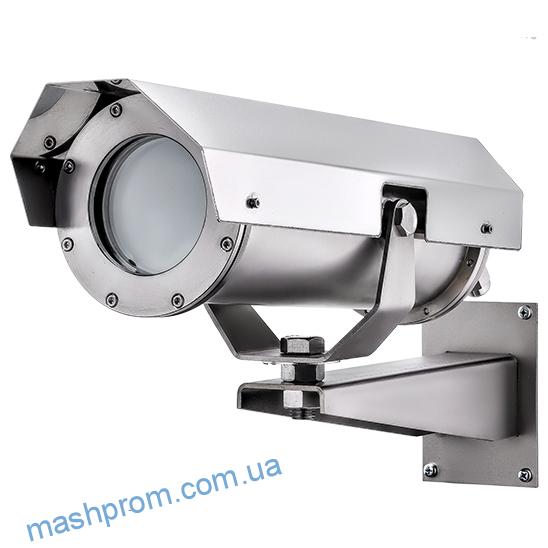

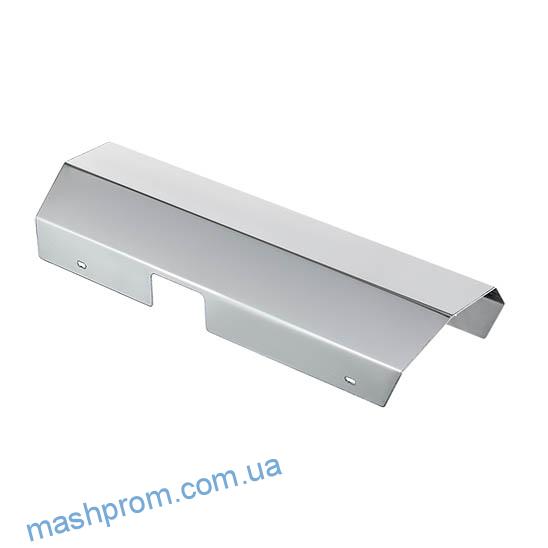

ТВК-07 «ОПТИК-IS» — Термокожух взрывозащищенный с оборудованием для передачи данных по оптическому кабелю

ТВК-07 "ОПТИК-IS" - Термокожух взрывозащищенный с оборудованием для передачи данных по оптическому кабелю

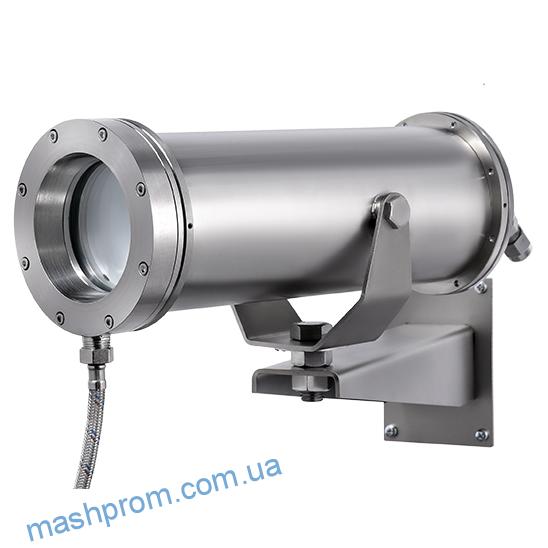

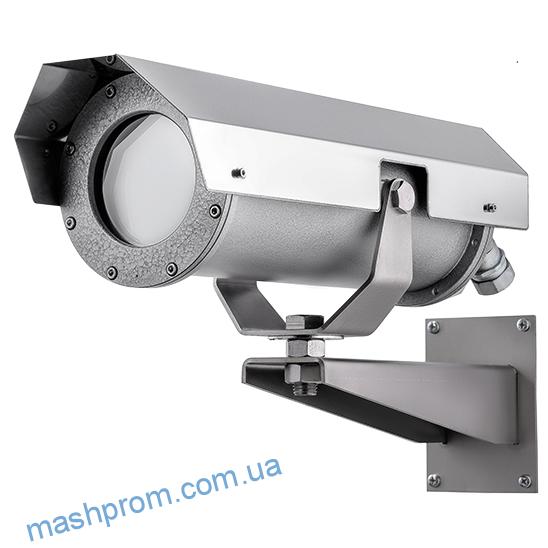

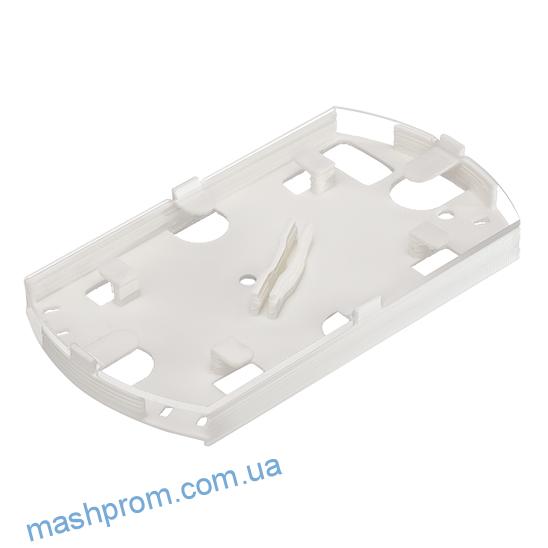

ТВК-07 «ОПТИК-IS» — термокожух взрывозащищенный со встроенным взрывозащищенным медиаконвертером МК-07е-11EXX.

Отличительные особенности и характеристики

  • Изготавливается из оцинкованной низкоуглеродистой или нержавеющей стали
  • Длина передачи оптического сигнала до 20 км
  • Основное назначение взрывозащищённого кожуха: видеонаблюдение с целью обеспечения охраны, безопасности и контроля за технологическими процессами при одновременном недопущении воспламенения или детонации окружающей видеокамеру среды вследствие аварии в электрических цепях камеры
  • Позволяет не применять специальные взрывозащищённые видеокамеры, что в сочетании с большими размерами полезного объёма термокожуха значительно расширяет диапазон возможных для установки видеокамер
  • Возможно применение в процессах подземной (шахтной) разработки и добычи угля, минеральных солей и других полезных ископаемых
  • Наличие режима холодного запуска
  • Наличие системы подогрева внутреннего объёма кожуха позволяет применять данное изделие при температуре окружающей среды до -60°С (-70°С исполнение «Арктика»)
  • Степень защиты оболочки термокожуха IP66 / IР67 по ГОСТ 14254
  • Установка видеооборудования возможна самим потребителем
  • В состав оборудования входит встроенный источник питания для видеокамеры (12 В постоянного тока)

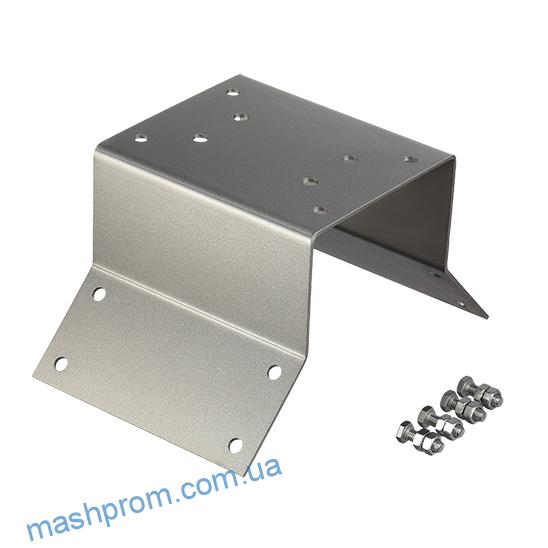

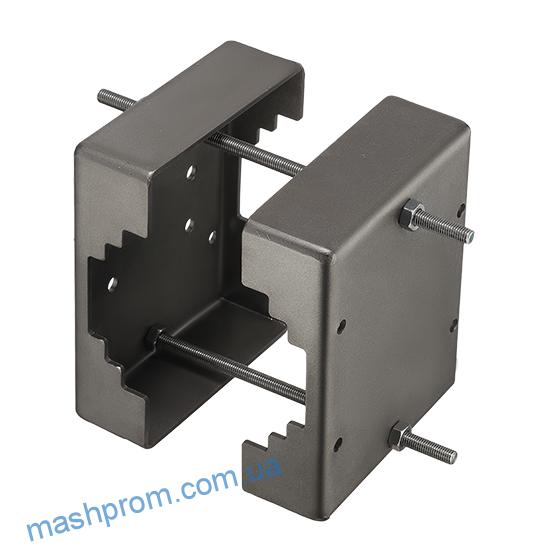

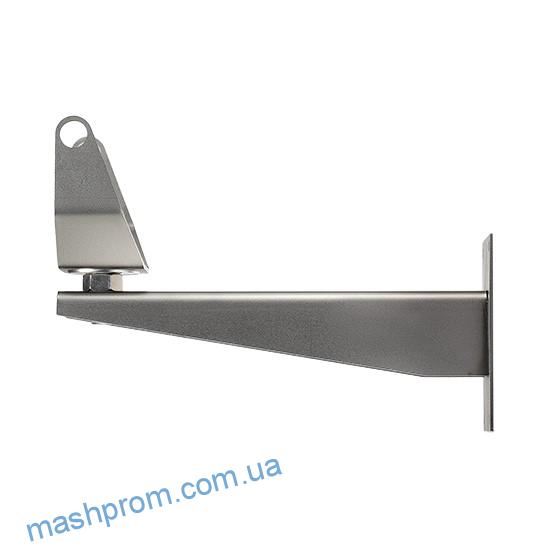

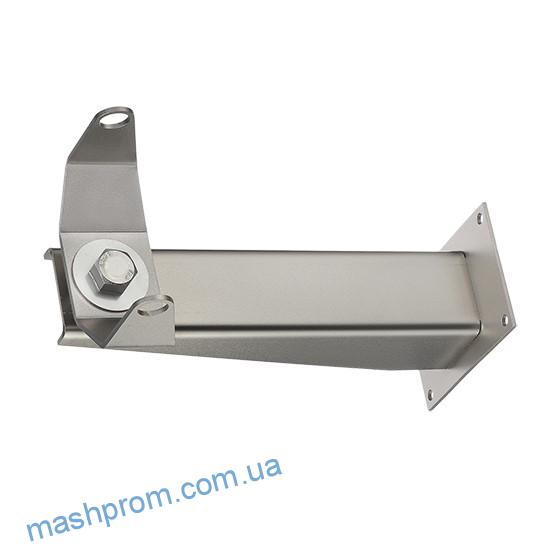

  • Новая опция! При необходимости комплектуется адаптером крепления АК-С (на столб) и АК-У (на угол)

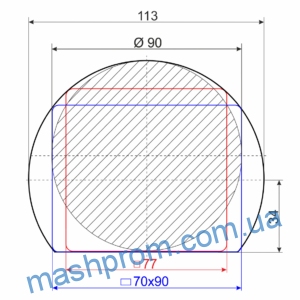

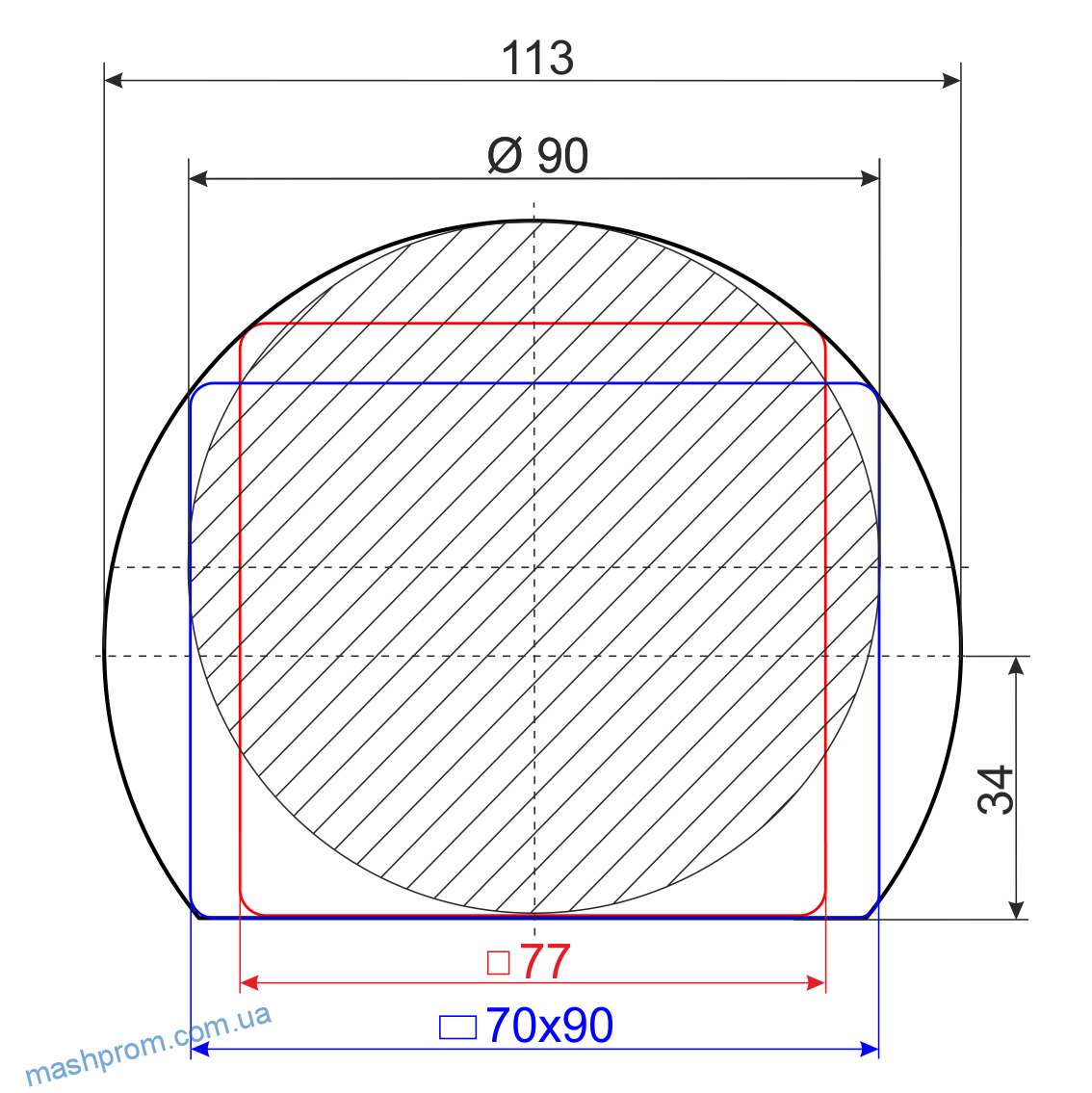

Полезный объем взрывозащищенного термокожуха ТВК-07 «ОПТИК-IS»

 Установка видеооборудования возможна самим потребителем.

Полезный объем термокожуха для установки видеооборудования
Ø113х240 мм (Диаметр х Длина).

Mаркировка взрывозащиты

Исполнение термокожухаЕх-маркировка взрывоопасных пылевых средМаркировка взрывозащитыТемпература окружающей среды, °С
ТВК-07 «ОПТИК-IS»Ex tb [op is] IIIС T80°C Db ХРВ Ex db [op is] I Mb X или 1Еx db [op is] IIC T6 Gb Xот +1 до +50
ТВК-07 «ОПТИК-IS»Ex tb [op is] IIIС T80°C Db ХРВ Ex db [op is] I Mb X или 1Еx db e [op is] IIC T6 Gb Xот -60 (-70*) до +50

*исполнение «Арктика»

Характеристики взрывозащищенного термокожуха ТВК-07 «ОПТИК-IS»

Степень защиты оболочки термокожухаIP66/ IР67
напряжение для питания видеокамеры, VDC12
габаритные размеры, не более, мм
525 х 170 х 160
габаритные размеры с блоком ИК подсветки, не более, мм525 х 170 х 230
масса, не более, кг
12,5
назначенный срок службы, не менее, лет
10
гарантийный срокТВК-07 «ОПТИК-IS» — 5 лет, МК-07е-11EXX — 3 года
Параметры электропитания
Климатическое исполнение
Напряжение питания, В
Ток потребления,не более, А
УХЛ-1 (-60°С…+50°C)
УХЛ-1 (-70°С…+50°C)*
постоянное 24VDC±10%
3,3
переменное 24VAC±10%
3,3
переменное 220VAC±10%
0,4
УХЛ-4 (+1°С…+50°C)постоянное 12-24VDC1.0
переменное 36VAC±20%0.4
переменное 220VAC±10%0.1
*исполнение «Арктика»
Характеристики ИК подсветки
  • вкл/выкл подсветки с гистерезисом, при освещенности18±5 лк
  • длина волны излучения 850 нм
Угол излучения ИК подсветки, °
15
3090120
Дальность подсветки, м*
100
804025
*данные приведены для видеокамеры 1/2,8″ CMOS ICR, 30x ZOOM, F1,6-5,05, B/W 0,01lux @F1,6 AGC ON
Справочно
Максимальный ток потребления 3,3А указан для экстремальных условий эксплуатации при температурах окружающей среды ниже -20°С (до -70°С), и необходим для прогрева внутреннего пространства ТВК-07 «ОПТИК-IS» и подогрева смотрового стекла. При температуре окружающей среды не ниже -20°С, ток потребления ТВК-07 «АРКТИКА» не более 0,8А, включая ток потребления самой видеокамеры наблюдения.
Характеристики медиаконвертера МК-07е-11ЕХХ для ТВК-07 “ОПТИК-IS”
Напряжение питания12В DC
Максимальная мощность потребления, не более
2.23 Вт
Мощность оптического передатчика-14..-8 дМб (0,04..0,16 мВт)
Типы сетевых интерфейсов
порт 1: 10/100Base-TX – 1 шт.
порт 2: 100Base-FX – 1 шт.
Стандарты Ethernet
IEEE 802.3u, IEEE 802.1p/q/d
Максимальная скорость передачи данных155 Мбит/c
Способ передачи данныхДуплекс, полудуплекс
Тип используемого оптического кабеляОдноволоконный одномодовый 9/125 мкм
Рабочая длина волны1310/1550 нм
Тип лазераЛазер Фабри-Перо (FP)
Тип оптического волокнаОдномодовое SM
Чувствительность-34 дБм
Тип оптического подключенияОдноволоконный (WDM)
Дальность передачидо 20 км
РазъемыМедный порт RJ45,
Оптический SC коннектор (для одномодо-
вого кабеля)

Паспорт ТВК-07

Паспорт МК-07е-1XEXX
