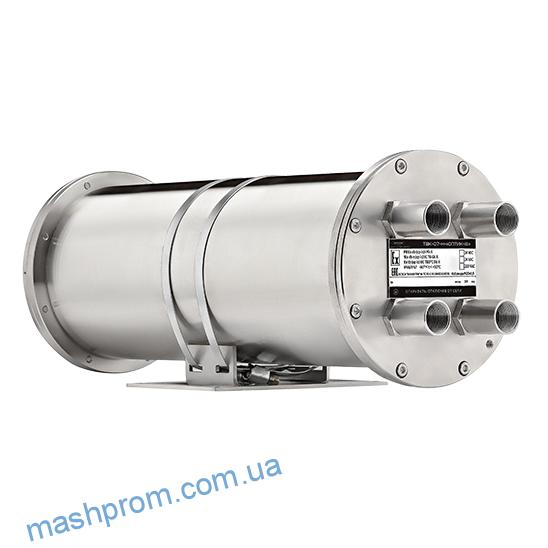

ТВК-07-C/Н-И2 — Термокожух взрывозащищенный без смотрового окна

ТВК-07-C/Н-И2 - Термокожух взрывозащищенный без смотрового окна

Отличительные особенности и характеристики

  • Изготавливается из оцинкованной низкоуглеродистой стали ТВК-07-С-И2 или нержавеющей стали ТВК-07-Н-И2
  • Возможно применение в процессах подземной (шахтной) разработки и добычи угля, минеральных солей и других полезных ископаемых.
  • Наличие системы подогрева внутреннего объёма кожуха позволяет применять данное изделие при температуре окружающей среды до -70 °С
  • Маркировка взрывозащиты для ТВК-07-С/Н-И2: РВ Ex db e I Mb X / 1Еx db e IIC T6 Gb X
  • Маркировка взрывозащиты для ТВК-07-С/Н-И2 «ОПТИК»: 1Еx db op pr IIC T6 Gb X
  • Наличие опции «ОПТИК» — комплект из встроенного и ответного медиаконвертера
  • Степень защиты оболочки термокожуха IP66 / IР67 по ГОСТ 14254
  • Установка встроенного оборудования возможна самим потребителем
  • В состав оборудования входит встроенный источник питания для встроенного оборудования (12 В постоянного тока)

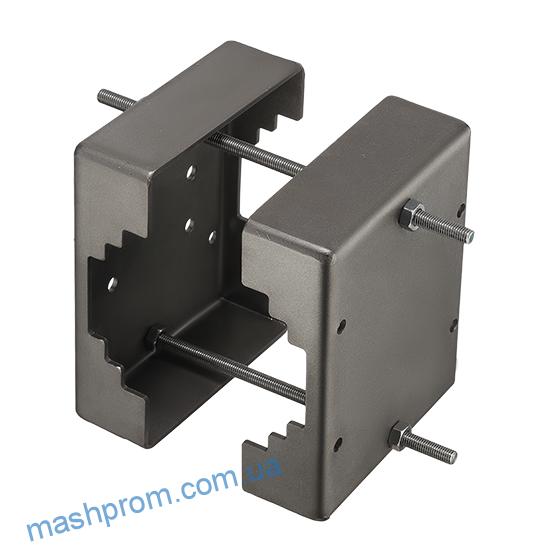

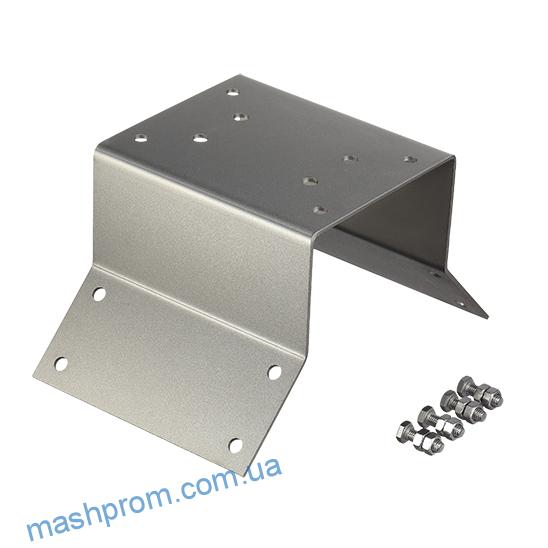

  • Новая опция! При необходимости комплектуется адаптером крепления АК-С (на столб) и АК-У (на угол)

Термокожух взрывозащищенный ТВК-07-С/Н-И2 внесен в номенклатурный Справочник МТР ОАО «Газпром»

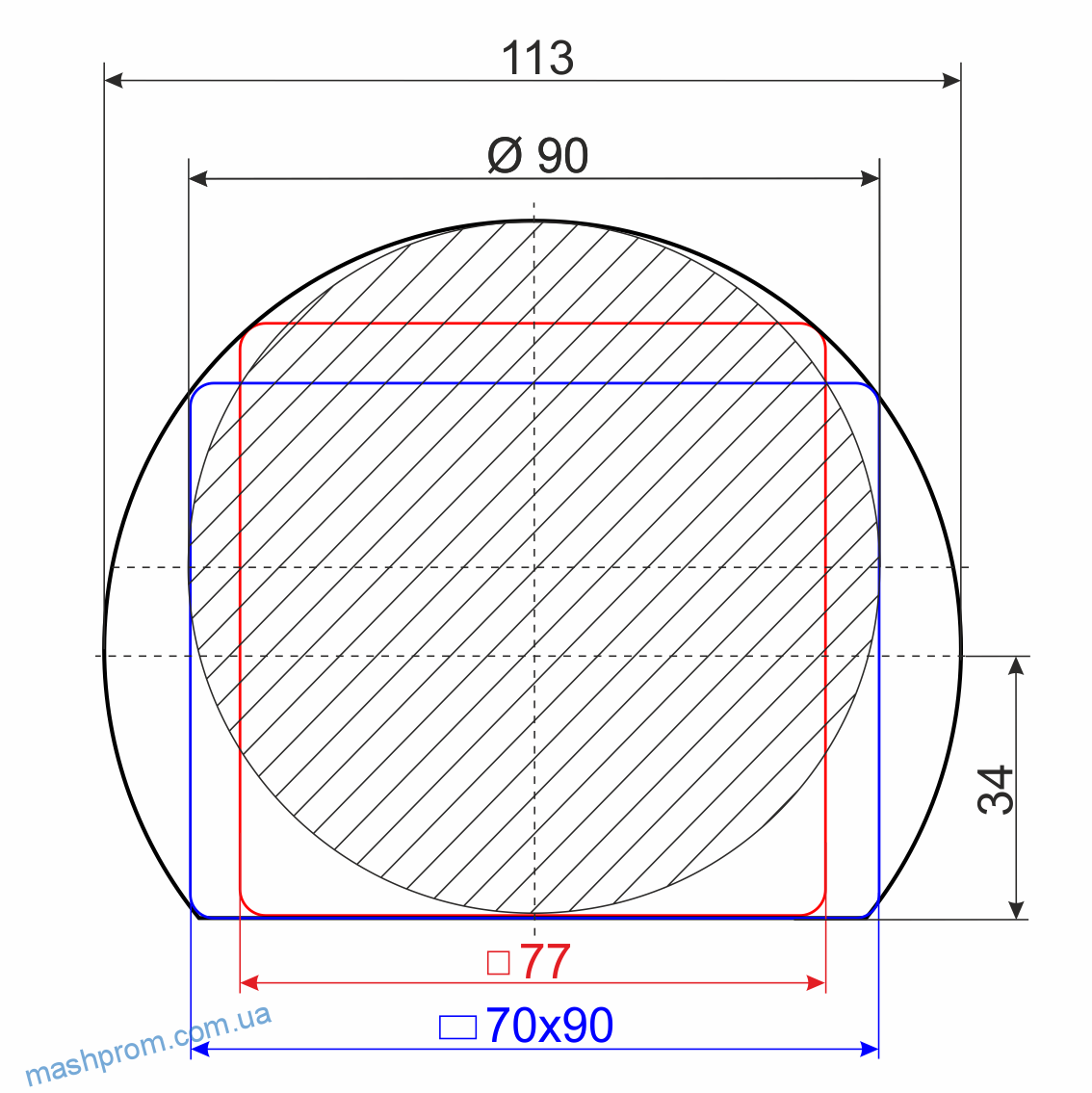

Полезный объем взрывозащищенного термокожуха ТВК-07-С/Н-И2

Установка ооборудования внутри термокожуха возможна самим потребителем

Полезный объем термокожуха для установки оборудования
Ø113х240 мм (Диаметр х Длина)

Характеристики взрывозащищенного термокожуха ТВК-07-С/Н-И2

маркировка взрывозащиты ТВК-07-С/Н-И2
УХЛ-4 РВ Ex db I Mb X / 1Еx db IIC T6 Gb X / Ex tb IIIС T80°C Db Х
УХЛ-1 РВ Ex db e I Mb X / 1Еx db e IIC T6 Gb X / Ex tb IIIС T80°C Db Х
маркировка взрывозащиты ТВК-07-С/Н-И2 «ОПТИК»УХЛ-4 1Еx db op pr IIC T6 Gb X
УХЛ-1 1Еx db e op pr IIC T6 Gb X
Степень защиты оболочки термокожухаIP66/ IР67
напряжение для питания встроенного оборудования, VDC12
габаритные размеры, не более, мм
525 х 170 х 160
масса, не более, кг
12,5
назначенный срок службы, не менее, лет
10
гарантийный срок, лет5

Параметры электропитания

Климатическое исполнение
Напряжение питания, В
Ток потребления,не более, А
УХЛ-4 (+1°С…+50°C)
24 (12-28) VDC
1,0
24 (21,6-38,2) VAC
0,4
230 (100-245) VAC
0,1
УХЛ-1 (-60°С…+50°C)
24 (21,6-26,4) VDC
3,3
24 (21,6-26) VAC
3,3
230 (207-245) VAC
0,4

Характеристики медиаконвертера для ТВК-07-Н/С-И2 “ОПТИК”

Напряжение питания12-24 В DC
Максимальный потребляемый ток
0,2 А
Стандарты Ethernet
IEEE 802.3 10Base-T Ethernet
IEEE 802.3u 100Base-TX Fast Ethernet
IEEE 802.3u 100Base-FX Fast Ethernet
Скорость передачи данных10/100 Мбит/c
Способ передачи данныхДуплекс, полудуплекс
Тип используемого оптического кабеляОдноволоконный одномодовый 9/125 мкм
Рабочая длина волныTx1310/Rx1550 нм (WDM)
Тип лазераЛазер Фабри-Перо (FP)
Выходная оптическая мощностьМакс.: -8 дБм; мин.: -14 дБм
Чувствительность-32 дБм
Оптический бюджет18 дБм
Дальность передачидо 20 км
РазъемыМедный порт RJ45,
Оптический SC коннектор (для одномодо-
вого кабеля)

Паспорт ТВК-07
