Преобразователи термоэлектрические ТВР-3488

Преобразователи термоэлектрические

ТУ 25-7363.054-90

Преобразователи термоэлектрические ТВР-3488 предназначены для измерения температуры в высокотемпературных электропечах нейтральной среде, среде сухого водорода, в вакууме до 0,133-10-3 — 0,133-10-4.


Технические характеристики

Диапазон измеряемых температур, °С

от 0 до 2000 (А-1)

от 0 до 1800 (А-2)

Номинальное значение температуры применения, °С

    1750

Литерное обозначение НСХ

А-1;

А-2

Класс

2

Показатель тепловой инерции, с, не более

30

Материал погружаемой части защитной арматуры

ВеО (оксид берилия) рис. 1,2

Мо (молибден) рис. 3

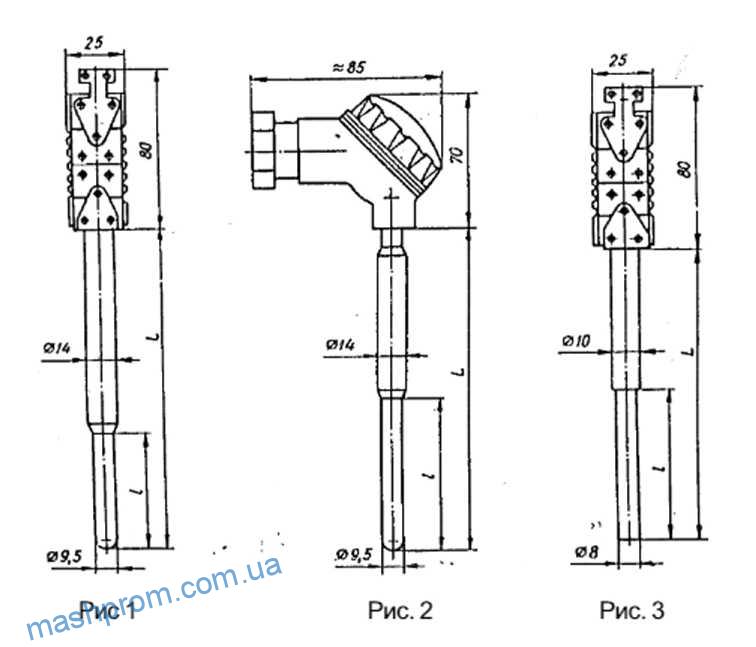

Габаритные размеры

Пример заказа

1. Обозначение ПТ по системе предприятия-изготовителя.
2. Номер рисунка.
3. Обозначение НСХ.
4. Класс допуска.
5. Схема соединений.
6. Количество чувствительных элементов (1 или 2).
7. Длина монтажной части (L), мм.
8. Диаметр монтажной части, мм.
9. Длина внешней части, мм .
10. Крепеж (если без крепления, то поставить прочерк).
11. Вариант головки, или длина выводов, мм .
12. Материал защитного корпуса.
13. Рабочий диапазон измерения температур.

Марки сталей и сплавовУсловное обозначение при заказеРекомендуемая область примененияENAISI
12Х18Н10ТH10Максимальная температура применения 600°С длительно и 800°С кратковременно. Неустойчива в среде с содержанием серы1,4878321Н
10Х17Н13М2ТH13Максимальная температура применения 800°С в воздухе и 400°С в условиях действия кипящей фосфорной, серной и 10% уксусной кислоты и сернокислых средах1,4571316 (Те)
10Х23Н1820Х23Н18H18Максимальная температура применения 1000°С длительно и 1050°С кратковременно. Окислительные газовые среды1,48451,4843310S310
15Х25Т25TМаксимальная температура применения 1000°С длительно и 1100°С кратковременно. Сварные конструкции не должны подвергаться ударам1,4746
Inconel 600(Только для ТХА-1007)I 600Максимальная температура применения 1100 ° С длительно. Не рекомендуется в газовых средах с содержанием серы и углекислого газа при температуре 550°С и натрия при температуре выше 750°С
Inconel 601(Только для ТХА-1007)I 601Максимальная температура применения 1200°С длительно и 1250°С кратковременно

Варианты головок

Пресcматериал АГ-4В
АГ-4В (П1)АГ-4В под приварку (П2)



Алюминиевый сплав
Силуминовая (А1)Евроголовка маленькая (А2)
Евроголовка с винтом (А3) Евроголовка с защелкой (А4)



Нержавеющая сталь 12X18H10T
М48х1 (Н1)М60х1 (Н2)
С откидной крышкой (Н3)
