Измерение температуры продуктов сгорания в газоперекачивающих агрегатах, импортных агрегатах компрессорных станций магистральных трубопроводов.
ТП 1085/1
| НСХ | Диапазон измерений, °С | Класс допуска | Кол-во рабочих спаев | |
|---|---|---|---|---|
| ХА (К) | -40…+850 (D = 2 мм и D = 3 мм) | 1 2 | 1 2 | |
| НН (N) | -40…+850 (D = 3 мм) | |||
| ЖК (J) | -40…+750 (D = 3 мм) | |||
| Тип спая | ||||
| Изолированный | Неизолированный | |||
| Показатель тепловой инерции, с | ||||
| 2 (D = 2 мм), 3 (D = 3 мм) | 1 (D = 2 мм), 2 (D = 3 мм) | |||
| Длина монтажной части L, мм | ||||
| 260, 280, 320, 420 | ||||
| Условное давление Р, МПа | Степень защиты от пыли и влаги (ГОСТ 14254-96) | |||
| 4 | IP54 | |||

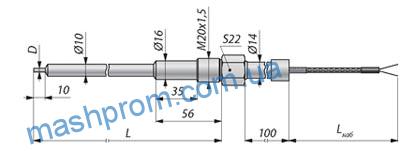

ТП 1085/2
| НСХ | Диапазон измерений, °С | Класс допуска | Кол-во рабочих спаев | |
|---|---|---|---|---|
| ХА (К) | -40…+850 (D = 2 мм и D = 3 мм) | 1 2 | 1 2 | |
| НН (N) | -40…+850 (D = 3 мм) | |||
| ЖК (J) | -40…+750 (D = 3 мм) | |||
| Тип спая | ||||
| Изолированный | Неизолированный | |||
| Показатель тепловой инерции, с | ||||
| 2 (D = 2 мм), 3 (D = 3 мм) | 1 (D = 2 мм), 2 (D = 3 мм) | |||
| Длина монтажной части L, мм | ||||
| 260, 280, 320, 420 | ||||
| Условное давление Р, МПа | Степень защиты от пыли и влаги (ГОСТ 14254-96) | |||
| 4 | IP54 | |||
| Дополнительные характеристики: | |
|---|---|
| Материал клеммной головки | Алюминиевый сплав (tmax = 200 °С) |
| Материал защитного чехла | Цельнотянутая труба 12Х18Н10Т |
| Материал штуцера | 12Х18Н10Т |
| Чувствительный элемент | Кабель КТМС (D = 2; 3 мм) |
| Тип термопарного кабеля (для ТП 1085/2) | КТМСЭ |
| Климатические условия эксплуатации (ГОСТ 12997-84) | Группа исполнения Д2: -50…+100 °С — для ТП 1085/1 Группа исполнения Д3: -50…+50 °С — для ТП 1085/2 |
| Средняя наработка на отказ | 15000 часов |
| Средний срок службы | 6 лет |
| Межповерочный интервал | 2 года (методика поверки — в соответствии с ГОСТ 8.338) |
| Гарантийный срок эксплуатации | 1 год |
