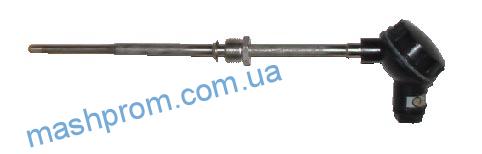

Термопреобразователи ТХА 9312, ТХК 9312

Термопреобразователи ТХА 9312, ТХК 9312

Для измерения температуры газообразных и жидких химически неагрессивных сред, а также агрессивных сред, не разрушающих арматуру (рис.1,2,3); твердых тел (металла) (рис.4, 5);
газа МЭА раствора установок получения серы, доочистки газа от H2S (рис.2).

Технические характеристики по ТУ 50-93 ДДШ 2.822.045 ТУ

  • диапазон измеряемых температур при арматуре из стали по ГОСТ 5632,°C
  • 12Х18H10T — от -40 до + 600
  • 08Х20Н14С2 — от -40 до + 900
  • 10Х17Н13М2Т (рис. 2) и при длине монтажной части 10, 20, 40 мм (рис.4) — от -40 до +400
  • средняя наработка до отказа при номинальных температурах — 50000 ч



Технические характеристикиТХА 9312ТХК 9312
Диапазон измеряемых температур, °C40…+90040…+600
Номинальная статическая характеристикаХА(К)ХК(L)
Класс допуска2
Показатель тепловой инерции, с8, 20, 408, 20, 40, 50
Степень защиты от пыли и водыIP55
Материал защитной арматурыСт.08Х20Н14С2
Ст.12Х18Н10Т
Ст.12Х18Н10Т
Ст.08Х20Н10Т
Исполнение рабочего спая+ , —
Диапазон условных давлений, МПа0,4; 6,3
Устойчивость к вибрациигруппа исп. N3, L3 в зависимости от исполнения
Вид климатического исполненияУЗ, ТЗ, ТВ1, ТВ2

Термопреобразователи ТХА(ХК) 9312 могут быть выполнены с антикоррозийным покрытием — фторопласт для измерения температуры в кислых и щелочных средах при температуре до +200°С.

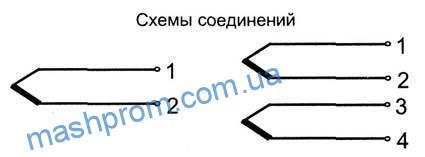

thk7_2

Пример записи при заказе:

«Преобразователь термоэлектрический ТХА 9312 .046-07»
«Преобразователь термоэлектрический ТХК 9312 .045-13»

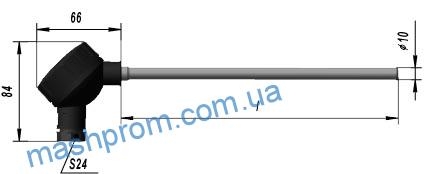

thk7_3

Рис.1
Ру=0,4 МПа
Исполнение рабочего спая — изолирован

ТХА 9312, рис.1

Исполнение рабочего спая — ИЗОЛИРОВАН;
Показатель тепловой инерции, с — не более 40;

Конструктивное исполнениеl, ммМатериал защитной арматурыДиапазон измеряемых температур, °С
Класс допуска — 1Класс допуска — 2
.045-02.046-01320Сталь 12Х18Н10Т или 08Х18Н10Т-40…+600
-12-07500
-22-13800
-32-191000
-42-251250
-52-311600
-62-372000
-04— 02320Сталь 08Х20Н14С2-40…+900
-14-08500
-24-14800
-34-201000
-44-261250
-54-321600
-64-382000
-07— 04320Сталь 12Х18Н10Т или 08Х18Н10Т-40…+600
-17-10500
-27-16800
-37-221000
-47-281250
-57-341600
-67-402000
-09— 05320Сталь 08Х20Н14С2-40…+900
-19-11500
-29-17800
-39-231000
-49-291250
-59-351600
-69-412000

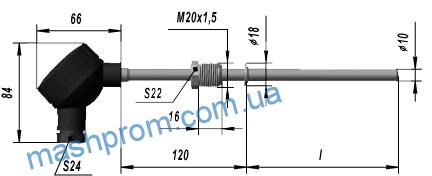

thk7_4

Рис.2
Штуцер подвижный
Исполнение рабочего спая — изолирован

ТХА 9312, рис.2

Исполнение рабочего спая — ИЗОЛИРОВАН;
Показатель тепловой инерции с защитной гильзой, с — не более 120;
Показатель тепловой инерции без защитной гильзой, с — не более 40;

Конструктивное исполнениеl, ммСхемаМатериал защитной арматурыДиапазон измеряемых температур,

°С

Класс допуска — 1Класс допуска — 2
.047-02.048-01120Сх.2Сталь 12Х18Н10Т-40…+600
-1207160
-22-13200
-32-19250
-42-25320
-52-31400
-62-37500
-72-43630
-82-49800
-92-551000
-04-02120Сталь 08Х20Н14С2-40…+900
-1408160
-24-14200
-34-20250
-44-26320
-54-32400
-64-38500
-74-44630
-84-50800
-94-561000
-0704120Сх.4Сталь 12Х18Н10Т-40…+600
-17-10160
-27-16200
-37-22250
-47-28320
-57-34400
-67-40500
-77-46630
-87-52800
-97-581000
-09-05120Сталь 08Х20Н14С2-40…+900
-19-11160
-29-17200
-39-23250
-49-29320
-59-35400
-69-41500
-79-47630
-89-53800
-99-591000
.049-02.049-311250Сх.2Сталь 12Х18Н10Т-40…+600
-12-371600
-22-432000
-04-321250Сталь 08Х20Н14С2-40…+900
-14-381600
-24-442000
-07-341250Сх.4Сталь 12Х18Н10Т-40…+600
-17-401600
-27-462000
-09-351250Сталь 08Х20Н14С2-40…+900
-19-411600
-29-472000
-48-61120Сталь 10Х17Н13М2Т-40…+400
-49-62160
-50-63200
-51-64250
-52-65320
-53-66400
-54-67500
-55-68630
-56-69800
-57-701000
-58-711250
-59-721600
-60-732000

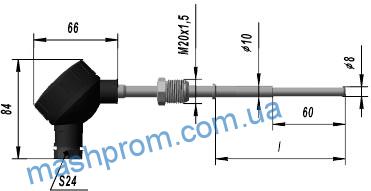

thk7_5

Рис.3
Штуцер подвижный
остальное см.рис.2

ТХА 9312, рис.3

Исполнение рабочего спая — ИЗОЛИРОВАН;
Показатель тепловой инерции с защитной гильзой, с — не более 60;
Показатель тепловой инерции без защитной гильзой, с — не более 20;

Конструктивное исполнениеl, ммСхемаМатериал защитной арматурыДиапазон измеряемых температур,

°С

Класс допуска — 1Класс допуска — 2
.050 02.051 01120Сх.2Сталь 12Х18Н10Т-40…+600
-1207160
-22-13200
-32-19250
-42-25320
-52-31400
-62-37500
-72-43630
-82-49800
-92-551000
-04-02120Сталь 08Х20Н14С2-40…+900
-1408160
-24-14200
-34-20250
-44-26320
-54-32400
-64-38500
-74-44630
-84-50800
-94-561000
-704120Сх.4Сталь 12Х18Н10Т-40…+600
-17-10160
-27-16200
-37-22250
-47-28320
-57-34400
-67-40500
-77-46630
-87-52800
-97-581000
-09-05120Сталь 08Х20Н14С2-40…+900
-19-11160
-29-17200
-39-23250
-49-29320
-59-35400
-69-41500
-79-47630
-89-53800
-99-591000
.052-02.053-01120Сх.2Сталь 12Х18Н10Т-40…+600
-1207160
-22-13200
-32-19250
-42-25320
-52-31400
-62-37500
-72-43630
-82-49800
-92-551000
-0402120Сталь 08Х20Н14С2-40…+900
-1408160
-24-14200
-34-20250
-44-26320
-54-32400
-64-38500
-74-44630
-84-50800
-94-561000
-0704120Сх.4Сталь 12Х18Н10Т-40…+600
-17-10160
-27-16200
-37-22250
-47-28320
-57-34400
-67-40500
-77-46630
-87-52800
-97-581000
-0905120Сталь 08Х20Н14С2-40…+900
-19-11160
-29-17200
-39-23250
-49-29320
-59-35400
-69-41500
-79-47630
-89-53800
-99-591000

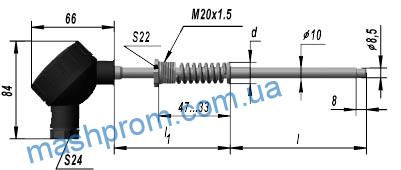

thk7_6

Рис.4
Ру=0,4 МПа
Штуцер подвижный
Исполнение рабочего спая — не изолирован

ТХА 9312, рис.4

Исполнение рабочего спая — НЕ ИЗОЛИРОВАН;
Показатель тепловой инерции, с — не более 40;
Материал защитной арматуры — Сталь 12Х18Н10Т;

Конструктивное исполнениеl, ммl1, ммd, ммСхемаДиапазон измеряемых температур,

°С

Класс допуска — 1Класс допуска — 2
.054-39.054-731010014Сх.2-40…+400
-40-74208018
-41-7540120-40…+600
-42-768080
-43-7780160
-44-78100160
-45-79160100
-46-80200200
-47-81250160
-48-8232080
-49-83320320
-50-84400250
-51-85500120
-52-86630170
-53-87800200
.055 03.055 09100020018
-04101250
-05-111600

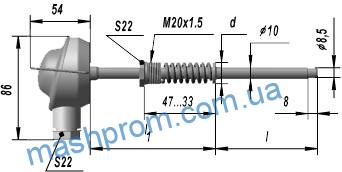

thk7_7

Рис.5
Ру=0,4 МПа
Штуцер подвижный
Исполнение рабочего спая — не изолирован
Алюминиевая головка

ТХА 9312, рис.5

Исполнение рабочего спая — НЕ ИЗОЛИРОВАН;
Показатель тепловой инерции, с — не более 8;
Материал защитной арматуры — Сталь 12Х18Н10Т (алюминиевая головка);

Конструктивное исполнениеl, ммl1, ммd, ммСхемаДиапазон измеряемых температур,

°С

Класс допуска — 1Класс допуска — 2
.070-00.070-001010014Сх.4-40…+400
-01208018
-0240120-40…+600
-038080
-0480160
-05100160
-06160100
-07200200
-08250160
-0932080
-10320320
-11400250
-12500120
-13630170
-14800200
-151000
-161250
-171600

ТХК 9312, рис. 1, 2, 3:

Класс допуска: 2
Исполнение рабочего спая — ИЗОЛИРОВАН;
Материал защитной арматуры — Сталь12Х18Н10Т; Диапазон измеряемых температур, °C: -40…+600

Конструктивное исполнениеl, ммСхемаРис.Показатель тепловой инерции
с защитной гильзой, сбез защитной гильзы, с
.045-03320Сх.21не более 120не более 40
-13500
-23800
-331000
-431250
-531600
-632000
-08320Сх.4
-18500
-28800
-381000
-481250
-581600
-682000
.047-03120Сх.22не более 120не более 40
-13160
-23200
-33250
-43320
-53400
-63500
-73630
-83800
-931000
-08120Сх.4
-18160
-28200
-38250
-48320
-58400
-68500
-78630
-88800
-981000
.049-031250Сх.22
-131600
-232000
-081250Сх.4
-181600
-282000
.050-03120Сх.43не более 60не более 20
-13160
-23200
-33250
-43320
-53400
-63500
-73630
-83800
-931000
-08120
-18160
-28200
-38250
-48320
-58400
-68500
-78630
-88800
-981000

ТХК 9312, рис. 3:

Класс допуска: 2
Исполнение рабочего спая — ИЗОЛИРОВАН;
Материал защитной арматуры — Сталь12Х18Н10Т;
Диапазон измеряемых температур, °C: -40…+600

Конструктивное исполнениеl, ммСхемаРис.Показатель тепловой инерции
с защитной гильзой, сбез защитной гильзы, с
.052-03120Сх.23не более 40не более 8
-13160
-23200
-33250
-43320
-53400
-63500
-73630
-83800
-931000
-08120Сх.4
-18160
-28200
-38250
-48320
-58400
-68500
-78630
-88800
-981000

ТХК 9312, рис. 4, 5:

Класс допуска: 2
Исполнение рабочего спая — НЕ ИЗОЛИРОВАН;
Показатель тепловой инерции , с — не более 8

Конструктивное исполнениеl, ммl1, ммd, ммСхемаДиапазон измеряемых температур,

°С

Материал защитной арматурыРис.
054-131010014Сх.2-40…+400Сталь12Х18Н10Т4
-14208018
-1540120-40…+600
-168080
-1780160
-18100160
-19160100
-20200200
-21250160
-2232080
-23320320
-24400250
-25500120
-58630170
-59800200
.070-181010014Сх.4Сталь12Х18Н10Т

(алюминиевая головка)

5
-19208018
-2040120
-218080
-2280160
-23100160
-24160100
-25200200
-26250160
-2732080
-28320320
-29400250
-30500120
-31630170
-32800200
-331000
-341250
-351600
