Термопреобразователь ТХА-201М 011, ТХК-201М 011



Термопреобразователь ТХА-201М 011.01, ТХК-201М 011.01

ТХА-201М 011.02, ТХК-201М 011.02

ТХА-201М 011.03, ТХК-201М 011.03

Предназначены для измерения температуры газообразных и жидких неагрессивних сред, а также агрессивних сред, не разрушающих материал защитной арматуры.



Тип, конструктивное исполнение

НСХ

Класс

допуска

Материал и диаметр электродов

К-во чувствительных элементов

Диапазон измеряемых температур

Длина монтажной части, L/lмм

Материал защитной оболочки

ТХА-201М 011

ТХА-201М 011.01

ТХА-201М 011.02

ТХА-201М 011.03

ХА(K)

1

2

НХ 9,5-НМцАК2-2-1d=0,5 d=1,2

1 или 2 чувствительных элемента

0…..+600C

0…..+900C

L=250…2000

l=40…120

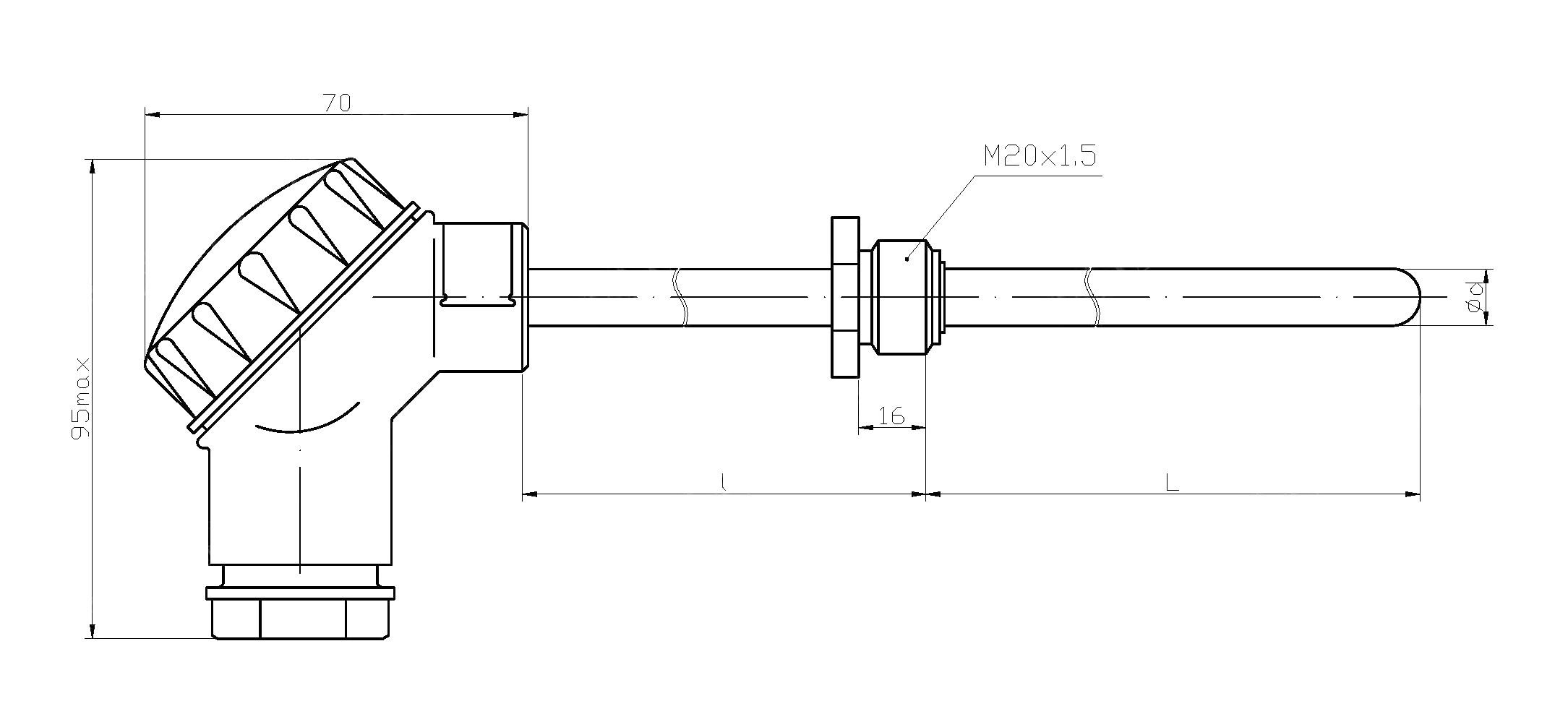

Рис.5

L=10…1600

l=100…200

Сталь d=8,10

12Х18Н10Т — до 600С

20Х23Н18 -до 900С Материал головки: АГ-4В, силумин

ТХК-201М 011

ТХК-201М 011.01

ТХК-201М 011.02

ТХК-201М 011.03

ХК(L)

2

НХ 9,5-МНМц43-0,5d=1,2

1 или 2 чувствительных элемента

0….+400C 0….+600C

250…2000

Сталь d=8,10

12Х18Н10Т — до 600С

Материал головки: АГ-4В, силумин
