Преобразователи термоэлектрические предназначены для измерения температуры различных рабочих сред (пар, вода, газ, сыпучие материалы, химические реагенты и др.) не агрессивные к материалу 12Х18Н10Т и используемых в различных отраслях промышленности.
Разборная унифицированная конструкция преобразователей позволяет, в зависимости от параметров измеряемой среды и внешних воздействующих факторов, формировать необходимый вариант конструкции преобразователя путем различного сочетания наружной части (НЧ), гильзы защитной (ГЗ) и термометрической вставки (ВТ).
Конструкция преобразователей позволяет производить замену ВТ в процессе эксплуатации без отключения работающего объекта.
| Технические характеристики: | |
|---|---|
| Номинальная статическая характеристика | К(ХА), L(ХК) |
| Рабочий диапазон измеряемых температур, °С | для вставок типа ВТК……-40 … +800 |
| для вставок типа ВТL……-40 … +600 | |
| Класс допуска | 2 |
| Диаметр термоэлектродной проволоки, мм | 0,7, 1,2 |
| Сопротивление изоляции, МОм, не менее | 100 |
| Количество рабочих спаев в изделии, шт. | 1 или 2 |
| Защищенность от воздействия пыли и воды по ГОСТ 14254 | IP54 |
| Группа и вид климатического исполнения по ГОСТ 12997 | Д2 и Р2 |
| Устойчивость к механическим воздействиям по ГОСТ 12997 | вибропрочные, группа исполнения N3 |
| Материал защитной арматуры | Сталь 12Х18Н10Т |
| Исполнение термопреобразователей | Показатель тепловой инерции, с, не более | Условное давление МПа, не более | |
|---|---|---|---|
| Изолир. раб. спай | Неизолир. раб. спай | ||
| Без гильзы | 30 | 15 | 0,25 |
| С гильзой ГЗ.11 | 60 | 50 | 16,0 |
| С гильзой ГЗ.21…ГЗ.24 | 100 | 25,0 | |
| С гильзой ГЗ.31…ГЗ.32 | 250 | 50,0 | |

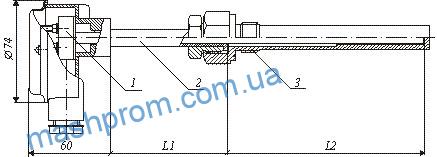

Конструктивное исполнение ТП
1. Вставка термометрическая (ВТ). 2. Наружная часть (НЧ). 3. Гильза защитная (ГЗ).
Конструктивное исполнение ВТ
L1 — наружная часть(НЧ); L2 — погружаемая часть.
Длины термометрических вставок(L3), мм
| L1/ | L2 | 80 | 100 | 120 | 160 | 200 | 250 | 320 | 400 | 500 | 630 | 800 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80 | 186 | 226 | 266 | 306 | 356 | 356 | 426 | 506 | 606 | 736 | 906 | |
| 160 | 266 | 306 | 346 | 386 | 436 | 436 | 506 | 586 | 686 | 816 | 986 | |
| 320 | 426 | 446 | 506 | 546 | 596 | 596 | 666 | 746 | 846 | 976 | 1146 | |

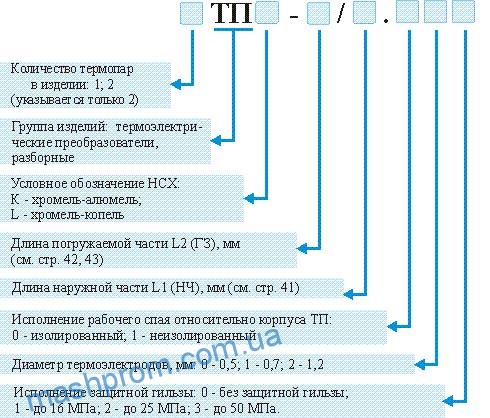

Условное обозначение ТП
Примеры записи при заказе и в документации другой продукции, в которой ТП могут быть применены:
- термопреобразователь с одной термопарой, НСХ преобразования K, длинапогружаемой части 320 мм, длина наружной части 80 мм, изолированный рабочий спай, диаметр термоэлектродной проволоки 0,7 мм, защитная гильза до 25 МПа —«Преобразователь термоэлектрический — ТПК-320/80.012, ТУ 4211-004-18121253-95»;
- термопреобразователь с двумя термопарами, НСХ преобразования L, длина погружаемой части 500 мм, длина наружной части 160 мм, изолированный рабочий спай, диаметр термоэлектродной проволоки 1,2 мм, защитная гильза до 16 МПа —«Преобразователь термоэлектрический — 2ТПL-500/160.021, ТУ 4211-004-18121253-95».

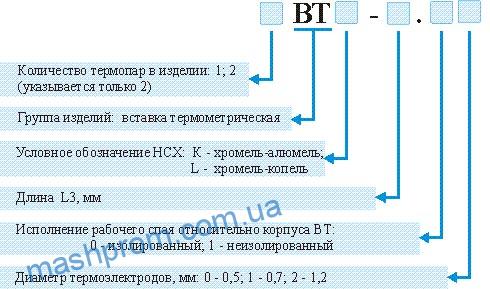

Условное обозначение ВТ
Примеры записи при заказе и в документации другой продукции, в которой ВТ могут быть применены:
- вставка с одной термопарой, НСХ преобразования К, длина L3=426 мм, изолированный рабочий спай и диаметр термоэлектродной проволоки 0,7 мм — «Вставка термометрическая ВТК-426.01 — ТУ4211-004-18121253-95»
- вставка с двумя термопарами, НСХ преобразования L, длина L3=686 мм, изолированный рабочий спай и диаметр термоэлектродной проволоки 1,2 мм — «Вставка термометрическая — 2ВТL-686.02, ТУ 4211-004-18121253-95».
