Термостаты жидкостные переливные прецизионные серии ТПП-1

Назначение:

  • Поверка и калибровка:
    • термопреобразователей сопротивления (ТС);
    • термоэлектрических преобразователей (ТП);
    • жидкостных стеклянных термометров;
    • комплектов разностных термометров сопротивления для теплосчетчиков, в том числе с небольшой (20 мм) погружаемой частью;
    • эталонных (2-го и 3-го разрядов) термометров сопротивления;
    • равноделенных жидкостных стеклянных термометров;
    • манометрических термометров.
  • Реализация реперных точек международной температурной шкалы МТШ-90.

Свойства:

  • Высокая стабильность поддержания температуры.
  • Малые температурные градиенты.
  • Большая максимальная глубина погружения датчика.
  • Малая минимальная глубина погружения датчика.
  • Отсутствие волн на поверхности теплоносителя.
  • Произвольная форма поверяемых датчиков.
  • Малый объем жидкости.
  • Высокая производительность.
  • Поверхность теплоносителя выше поверхности стола термостата.
  • Выносной регулятор температуры.

Жидкостные переливные термостаты (криостаты) серии ТПП-1 предназначены для воспроизведения температур в диапазоне -75… +300°С. Совместно с образцовым термометром сопротивления ПТСВ и прецизионным измерителем температуры МИТ 8 образуют универсальную систему для поверки термопреобразователей сопротивления (ТС), термоэлектрических преобразователей (ТП), манометрических термометров, жидкостных стеклянных термометров и комплектов разностных термометров для теплосчетчиков. Высокие метрологические характеристики позволяют использовать термостаты серии ТПП-1 (при условии использования металлического выравнивающего блока) для поверки и калибровки эталонных (2-го и 3-го разрядов) термопреобразователей сопротивления и равноделенных жидкостных стеклянных термометров с ценой деления 0,01°С. Важной особенностью термостатов ТПП-1 является высокие (нормированные) метрологические характеристики в приповерхностном слое, что позволяет поверять ТС с небольшой погружаемой частью. Конструкция ТПП-1 позволяет применять его в качестве термостата для ампул реперных точек международной температурной шкалы МТШ-90: тройной точки ртути (-38.83440°С), тройной точки воды (0.01000°С), точки плавления галлия (29.76460°С), точки затвердевания индия (156.5985°С) и точки затвердевания олова (231.9280°С).

Выпускаются четыре модификации термостата ТПП-1: ТПП-1.0 с диапазоном воспроизводимых температур +35… +300°С, ТПП-1.1 с диапазоном воспроизводимых температур -40… +100°С, ТПП-1.2 с диапазоном воспроизводимых температур -60… +100°С и ТПП-1.3 с диапазоном воспроизводимых температур -75… +100°С. В качестве теплоносителя, в зависимости от воспроизводимых температур, используются: этиловый спирт (-75… +5°С), дистиллированная вода (+5… +80°С) и кремнийорганическая жидкость марки ПФМС-4 (+80… +300°С). В диапазоне температур +80… +250°С допускается использование полиметилсилоксановой жидкости марки ПМС 100.

Термостат состоит из переливной ванны, перемешивающего устройства, прецизионного регулятора температуры РТП-8.1 и холодильного агрегата (ТПП-1.1, ТПП-1.2, ТПП-1.3). Для удобства пользователей и повышения надежности регулятор температуры сделан выносным (на длинном кабеле), что позволяет избежать контакта регулятора с теплоносителем. Установка температуры осуществляется на регуляторе при помощи ручки управления. Дискретность задания температуры регулирования – 0.01°С. Текущая температура отображается на светодиодном дисплее либо на компьютере через последовательный интерфейс RS-232C. Программное обеспечение позволяет калибровать термостат для точного воспроизведения заданной температуры.term3_2
Поверхность
теплоносителя

Комплект поставки:

  • переливная ванна — 1 шт;
  • устройство для перемешивания — 1 шт;
  • шторка для регулирования высоты перелива — 1 шт;
  • крышка для установки термопреобразователей Ø 6, 8, 10 мм — 1 шт;
  • регулятор температуры РТП-8.1 — 1 шт;
  • компакт-диск с программным обеспечением — 1 шт;
  • шнур связи с компьютером — 1 шт;
  • шнур для подключения регулятора к перемешивающему устройству — 1 шт;
  • сетевой шнур — 1 шт;*
  • руководство по эксплуатации — 1 экз;
  • паспорт — 1 экз.
term3_3
Крышка для установки
термопреобразователей
диаметрами 6, 8, 10 мм
(входит в комплект поставки)

* — С термостатами ТПП-1.1, ТПП-1.2, ТПП-1.3 поставляются два сетевых шнура.

term3_4term3_5

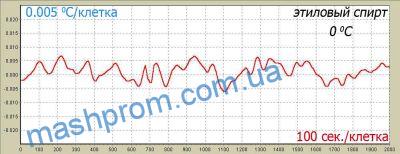

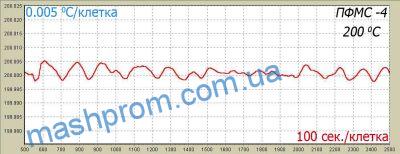

Графики хода температуры в термостате в зависимости от времени.

term3_6term3_7

Графики хода температуры в термостате в зависимости от времени.

Технические характеристики
МодификацияТПП – 1.0ТПП — 1.1ТПП — 1.2ТПП — 1.3
Полный диапазон воспроизводимых температур, °С+35…+300-40…+100-60…+100-75…+100
Теплоноситель — этиловый спирт
Диапазон воспроизводимых температур, °С-75…-60
Стабильность поддержания температуры, °С±0.01
Неравномерность температурного поля в рабочем пространстве, не более, °С:
на глубине от 10 до 30 мм±0.04
на глубине от 30 до 450 мм±0.04
Диапазон воспроизводимых температур, °С-40…+5-60…+5
Стабильность поддержания температуры, °С±0.01
Неравномерность температурного поля в рабочем пространстве, не более, °С:
на глубине от 10 до 30 мм±0.01
на глубине от 30 до 450 мм±0.01
Теплоноситель — дистиллированная вода
Диапазон воспроизводимых температур, °С+5…+35
Стабильность поддержания температуры, °С±0.01
Неравномерность температурного поля в рабочем пространстве, не более, °С:
на глубине от 10 до 30 мм±0.01
на глубине от 30 до 450 мм±0.01
Диапазон воспроизводимых температур, °С+35…+80
Стабильность поддержания температуры, °С±0.004… ±0.01 *
Неравномерность температурного поля в рабочем пространстве, не более, °С:
на глубине от 10 до 30 мм±0.01… ±0.02 *
на глубине от 30 до 450 мм±0.005
Теплоноситель — ПФМС 4
Диапазон воспроизводимых температур, °С+80…+300+80…+100
Стабильность поддержания температуры, °С±0.01… ±0.02 *±0.01
Неравномерность температурного поля в рабочем пространстве, не более, °С:
на глубине от 10 до 30 мм±0.01… ±0.03 *±0.01
на глубине от 30 до 450 мм±0.01±0.01
Погрешность непосредственного сличения термопреобразователей в металлическом блоке, °С
Время выхода на заданную температуру, мин150240
Рабочее пространство
диаметр, мм80
глубина, ммот 10 до 450
Объём заливаемого теплоносителя, л8
Условия эксплуатации
напряжение питающей сети, В220±22
нестабильность питающей сети, В±4.4
частота питающей сети, Гц50±1
температура окружающей среды, °С+15…+25
относительная влажность, %30… 80
атмосферное давление, кПа84… 106.7
Потребляемая от сети мощность, Вт600110020002500
Размеры, мм410 x 480 x 1100610 x 480 x 1100
Масса, кг35506570
Связь с компьютеромRS-232C

* — В зависимости от воспроизводимой температуры.

Дополнительное оборудование:

  • Устройство для работы с жидкостными стеклянными термометрами УВО-1.
  • Металлический выравнивающий блок.
  • Крышка для установки термопреобразователей с возможностью регулировки глубины погружения.
  • Насос центробежный НЦ-1.
  • Крышка для поверки поверхностных термопреобразователей.
  • Вытяжной шкаф ШВ-1.
  • Кремнийорганические жидкости (масла) ПФМС-4, ПМС-100.
Устройство для работы с жидкостными стеклянными термометрами УВО-1 предназначено для крепления и визуального считывания показаний с жидкостных стеклянных термометров. Устройство рассчитано на работу с термометрами, диаметры которых лежат в диапазоне 4… 18 мм. Максимальное число одновременно устанавливаемых термометров – 6.

Комплект поставки УВО-1:

  • монитор — 1 шт;
  • блок питания — 1 шт;
  • видеокамера — 1 шт;
  • шнур для подключения видеокамеры к монитору — 1 шт;
  • крышки с поворотным устройством — 2 шт;
  • зажимы для термометров разных диаметров — 18 шт;
  • паспорт — 1 экз.
Металлический выравнивающий блок предназначен для поверки и калибровки эталонных термопреобразователей методом непосредственного сличения.  При этом обеспечивается погрешность сличения ±0.001ºС. Блок рассчитан на одновременную установку четырех термопреобразователей диаметрами 6 мм. По специальному заказу возможно изготовление блока с каналами других диаметров.
Крышка для установки термопреобразователей с возможностью регулировки глубины погружения предназначена для установки в термостат термопреобразователей сопротивления, термоэлектрических преобразователей, жидкостных стеклянных термометров. Диапазон регулировки глубины погружения — 20… 340 мм.
Насос центробежный НЦ-1 предназначен для обеспечения циркуляции жидкости между термостатом ТПП-1 и внешним объектом. Насос должен использоваться для термостатирования, нагрева или охлаждения внешних объектов. Все соприкасающиеся с жидкостью детали выполнены из нержавеющей стали.

Комплект поставки НЦ-1:

  • центробежный насос — 1 шт;
  • блок питания — 1 шт;
  • паспорт — 1 экз.

Технические характеристики.

  • Скорость перекачивания, л/мин — 2.2 *
  • Создаваемое давление, мм водяного столба — 1700 *
  • Напряжение питания, В- 12… 24

* — При напряжении питания 12 В.

Крышка для поверки поверхностных термопреобразователей. Диапазон воспроизводимых температур определяется моделью используемого термостата.

Технические характеристики.

  • Погрешность воспроизведения температур, ºС — 1
  • Диаметр рабочей зоны, мм — 80
Шкаф вытяжной ШВ-1 предназначен для установки в него термостата переливного прецизионного ТПП-1.0 с целью защиты атмосферы помещения от вредных паров, выделяемых при нагреве теплоносителя в термостате.

Технические характеристики.

  • Габаритные размеры, мм — 640 x 2000 x 680
  • Масса, кг — 30
Преобразователь интерфейса USB – RS232C предназначен для подключения к компьютеру, оборудованному интерфейсом USB, приборов, оборудованных интерфейсом RS232C.

Комплект поставки:

  • преобразователь интерфейса USB – RS232C — 1 шт;
  • паспорт — 1 экз;
  • шнур USB — 1 шт.
