Термопреобразователи с унифицированным выходным сигналом ТСПУ/ТСМУ/ТХАУ-0288, ТСПУ/ТСМУ/ТХАУ-0289 предназначены для преобразования температуры в унифицированный выходной сигнал постоянного тока 4 — 20 мА или 0-5 мА.

Состоят из первичного термопреобразователя в арматуре, в головку которого вмонтирован измерительный преобразователь ПВУ-0197, который может поставляться как отдельное изделие.


Технические характеристики

Исполнение — взрывобезопасное (IExdIICT6 X (рис. 2)) и обычное (рис.З).

Напряжение питания, В                                                  12-36

Сопротивление нагрузки, кОм

с выходным сигналом 4-20мА                           до 1,2

с выходным сигналом 0-5мА                            до 3

Предел допустимого значения основной погрешности, %                        0,5 -1,0

Температура окружающей среды, °С                                       от минус 40 до 70

Тип

термопреобразователя

Условное (литерное) обозначение НСХ

Диапазон температур, °С

Погрешность, %

ТСПУ-0289

ТСПУ-0288

50П

100П

от минус 50 до 50

от минус 25 до 25

от 0 до 50

от Одо 100

от 0 до 200

от 0 до 400 по заказу

0,50; 0,25

ТСМУ-0289

ТСМУ-0288

50М

100М

от минус 50 до 50

от минус 25 до 25

от 0 до 50

от О до 100

от 0 до 150

0,50; 0,25

ТХАУ-0289

ТХАУ-0288

ХА

от 0 до 400

от 0 до 600

от 0 до 800 по заказу

1,00

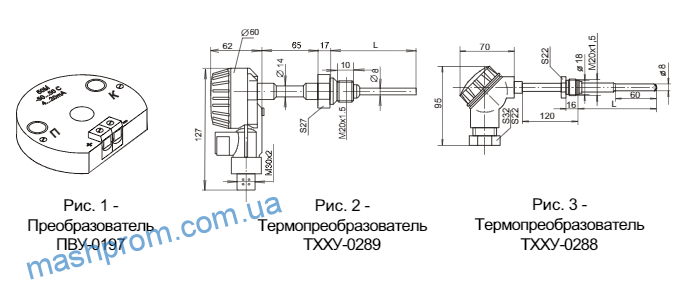

Габаритные размеры
