Термопреобразователи сопротивления ТСП-0287

Термопреобразователи сопротивления

ТУ У 33.2-04850451-026:2007

Термопреобразователи сопротивления ТСП-0287 предназначены для измерения температуры твердых тел (металла), а также жидких и газообразных сред на движущихся транспортных средствах и в промышленности.


Технические характеристики

Диапазон измеряемых температур, °С

Условное обозначение НСХ

от минус 50 до 400 (см. таблицу)

100П.500П,1000П,

Рt100, Pt500, Pt1000

Класс допуска:

рис. 1

А

рис. 2, 3, 4, 5

В

Материал защитной арматуры:

рис.1

ВТ1-0.12Х18Н10Т

рис. 2, 3

12Х18ІІ10Т

рис. 4

12X18Н1 ОТ ил и 10X17Н13М2Т

рис. 5

алюминиевый сплав D16T

Условное давление среды, МПа:

рис.1,2, 3,5

0, 4

рис. 4

32

Длина кабеля lкаб, м

рис. 4, 5

от 1 до 10 (согласно заказа)

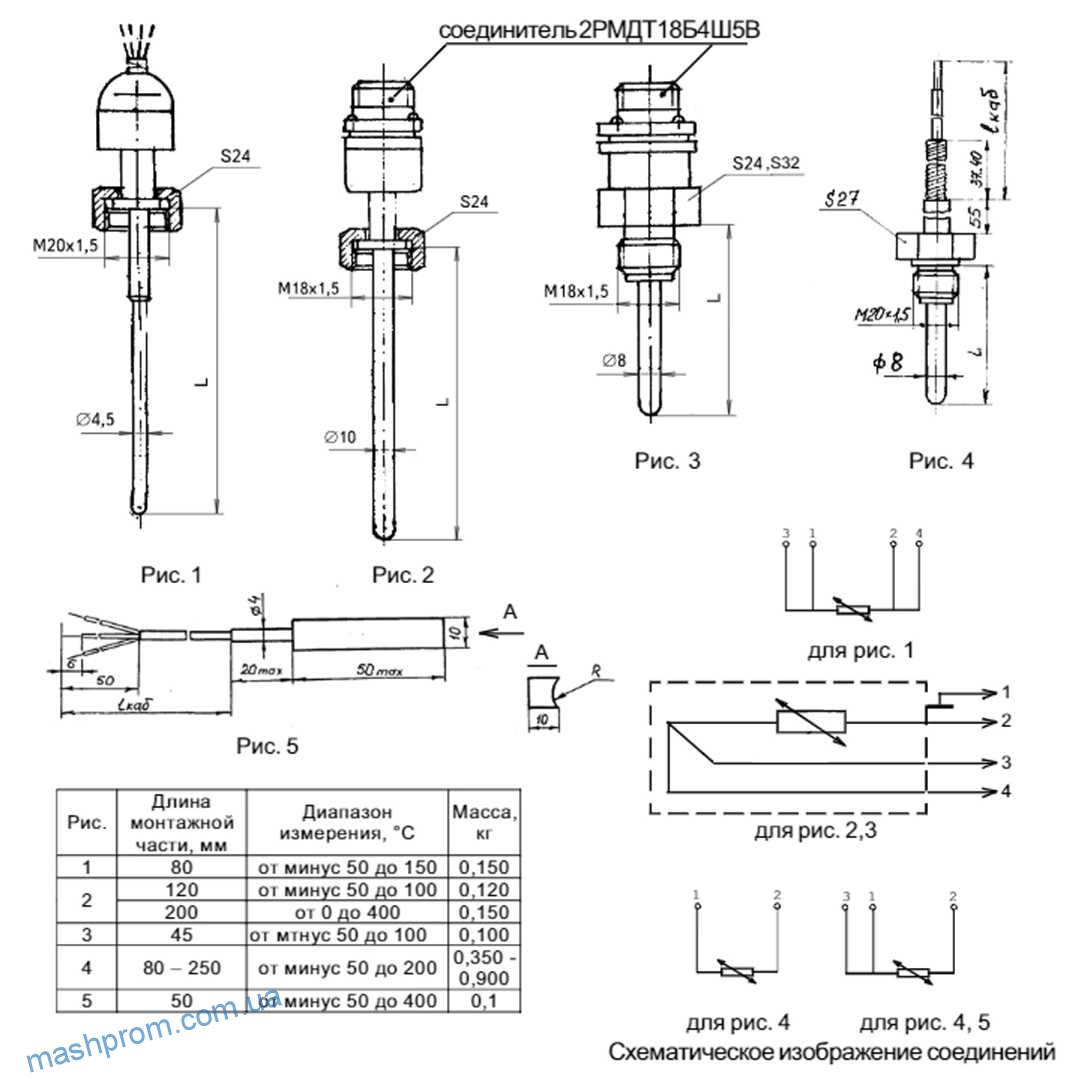

Габаритные размеры

Пример заказа

1. Обозначение термопреобразователей сопротивления по системе предприятия-изготовителя.
2. Номер рисунка.
3. Обозначение НСХ.
4. Класс допуска.
5. Схема соединений.
6. Количество чувствительных элементов (1 или 2).
7. Длина монтажной части (L), мм.
8. Диаметр монтажной части, мм.
9. Длина внешней части, мм.
10. Крепеж (если без крепления, то поставить риска).
11. Вариант головки, или длина выводов, мм.
12. Материал защитного корпуса.
13. Рабочий диапазон измерения температур.

Марки сталей и сплавовУсловное обозначение при заказеРекомендуемая область примененияENAISI
12Х18Н10ТH10Максимальная температура применения 600°С длительно и 800°С кратковременно. Неустойчива в среде с содержанием серы1,4878321Н
10Х17Н13М2ТH13Максимальная температура применения 800°С в воздухе и 400°С в условиях действия кипящей фосфорной, серной и 10% уксусной кислоты и сернокислых средах1,4571316 (Те)
10Х23Н1820Х23Н18H18Максимальная температура применения 1000°С длительно и 1050°С кратковременно. Окислительные газовые среды1,48451,4843310S310
15Х25Т25TМаксимальная температура применения 1000°С длительно и 1100°С кратковременно. Сварные конструкции не должны подвергаться ударам1,4746
Inconel 600(Только для ТХА-1007)I 600Максимальная температура применения 1100 ° С длительно. Не рекомендуется в газовых средах с содержанием серы и углекислого газа при температуре 550°С и натрия при температуре выше 750°С
Inconel 601(Только для ТХА-1007)I 601Максимальная температура применения 1200°С длительно и 1250°С кратковременно
Примечание. По просьбе заказчика в конструкции термопреобразователей сопротивления (ТО) и преобразователей термоэлектрических (ПТ) могут использоваться другие материалы, которые не указаны в таблице.

Варианты головок

Пресcматериал АГ-4В
АГ-4В (П1)АГ-4В под приварку (П2)



Алюминиевый сплав
Силуминовая (А1)Евроголовка маленькая (А2)
Евроголовка с винтом (А3) Евроголовка с защелкой (А4)



Нержавеющая сталь 12X18H10T
М48х1 (Н1)М60х1 (Н2)
С откидной крышкой (Н3)
