Термопреобразователи сопротивления ТСП-1390, ТСП-1790

Термопреобразователи сопротивления ТСП-1390, ТСП-1790

ТУ У3.48-04850451-051-1999

Термопреобразователи сопротивления ТСП-1390, ТСП-1790 предназначены для установки в герметичной зоне, а также для работы в системах аварийного и послеаварийного мониторинга состояния реактора в условиях режимов максимальной течи (LOCA) и тяжелой аварии (ВА).


Особенности измеряемой среды

Условное обозначение и рисунок термопреобразователя

Тип реактора

Измеряемая среда

ТСП-1390
рис.1-18

ВВЭР

теплоноситель (вода с борной кислотой до 16 г/л и тиосульфата натрия до 1% по вазе при давлении 16 МПа), вода, бетон, металл, пар, пароводяная смесь, дезактивирующий раствор, воздух, смазка, кислота

ТСП-1790

ВВЭР

вода, бетон, металл

Термопреобразователи работоспособны в нормальных условиях эксплуатации при температуре окружающего воздуха от минус 50 до 60 ° С и относительной влажности 100% при температуре 30 ° С.

Технические характеристики
1. Рабочий диапазон измеряемых температур, °С

-50…+400

2. Условное обозначение НСХ

50П, 100П, 2х50П, 2х100П, Pt100, 2хPt100

3. Класс допуска:

для рис. 1, 5, 7, 18

А

для рис. 1-18

В

4. Номинальное значение α, °С-1

3,91*10-3; 3,85*10-3

5. Номинальное значение сопротивления при 0 °С, Ом:

класс допуска А

50±0,05%, 100±0,05%

класс допуска В

50±0,1%, 100±0,1%

6. Предел допустимого отклонения сопротивления от НСХ, °С:

класс допуска А

±(0,15+0,002|t|)

класс допуска В

±(0,3+0,005|t|)

7. Предел допустимого значения основной погрешности индивидуальной градуировки ТСП-1390 рис. 1, 5, 7 в диапазоне от 0 до 400 °С, °С:

±0,2

8. Количество чувствительных элементов:

рис. 1 — 6, 9 — 11, 15, 16, 18

1

для рис. 7, 8, 12 — 14

2

9. Показатель тепловой инерции, с, не более:

ТСП-1390 рис. 1-8, ТСП-1790 рис. 1, 3

5

ТСП-1390 рис. 17, ТСП-1790 рис. 2

15

ТСП-1390 рис. 11, 14, 16

20

ТСП-1390 рис. 9, 10, 12, 13, 15

40

ТСП-1390 рис. 18

2

10. Условное давление измеряемой среды Ру для ТСП-1390, МПа

0,63

11. Ресурс, часов

80 000

12. Сейсмостойкость

IX балов по MSK-64

13. Стойкость к горению

огнестойкие, не распространяют горение

14. Степень защиты от пыли и воды:

ТСП-1390

IP65

ТСП-1790

IP00

15. Класс безопасности

2Н по НП 306.2.141

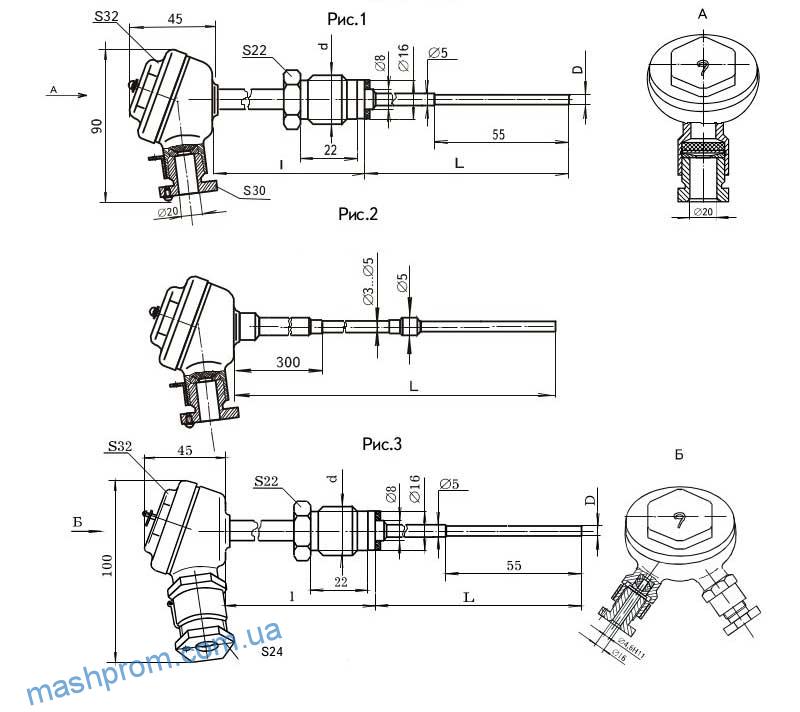

Схема 1 — габаритные размеры термопреобразователя ТСП-1390

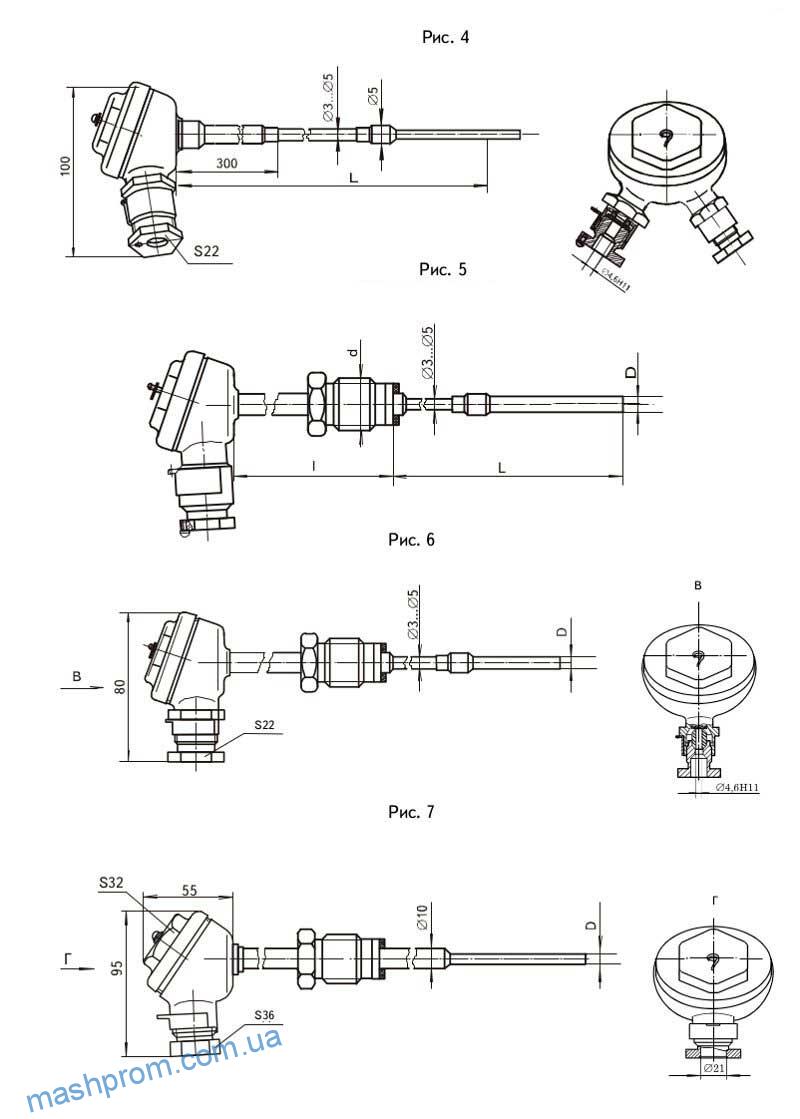

Схема 2 — габаритные размеры термопреобразователя ТСП-1390

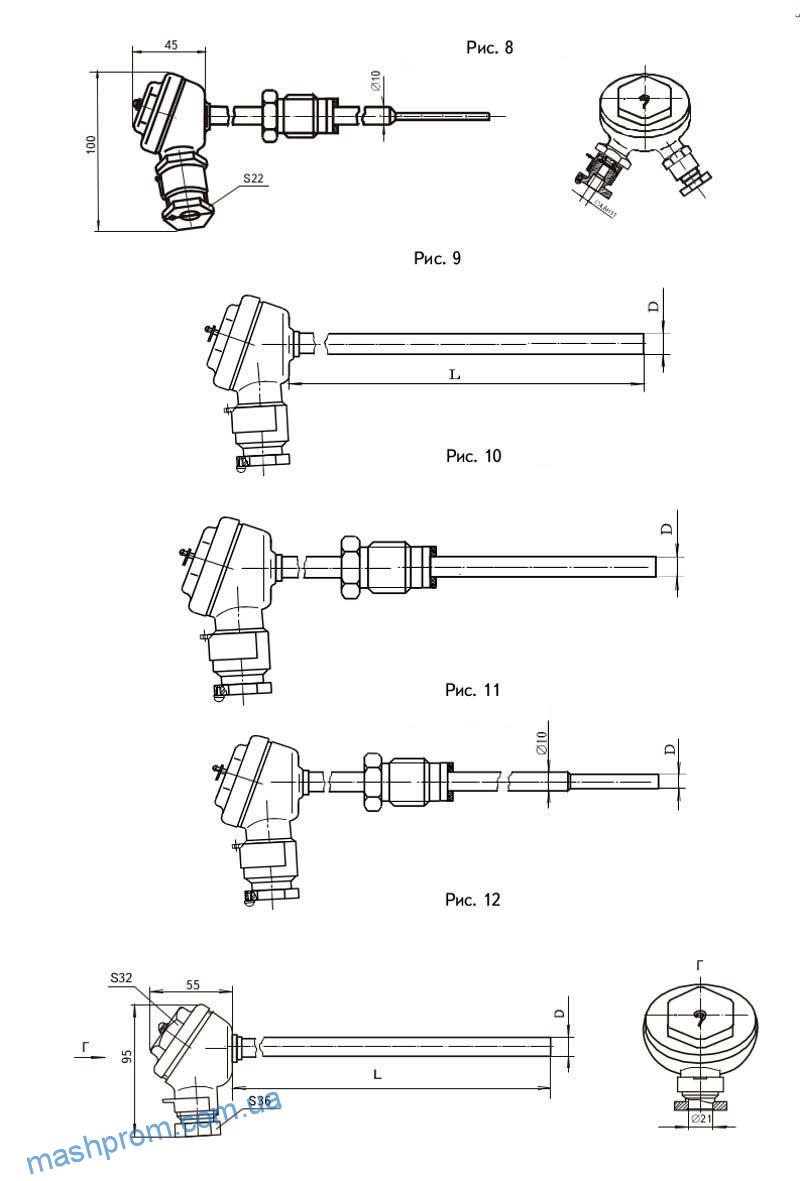

Схема 3 — габаритные размеры термопреобразователя ТСП-1390

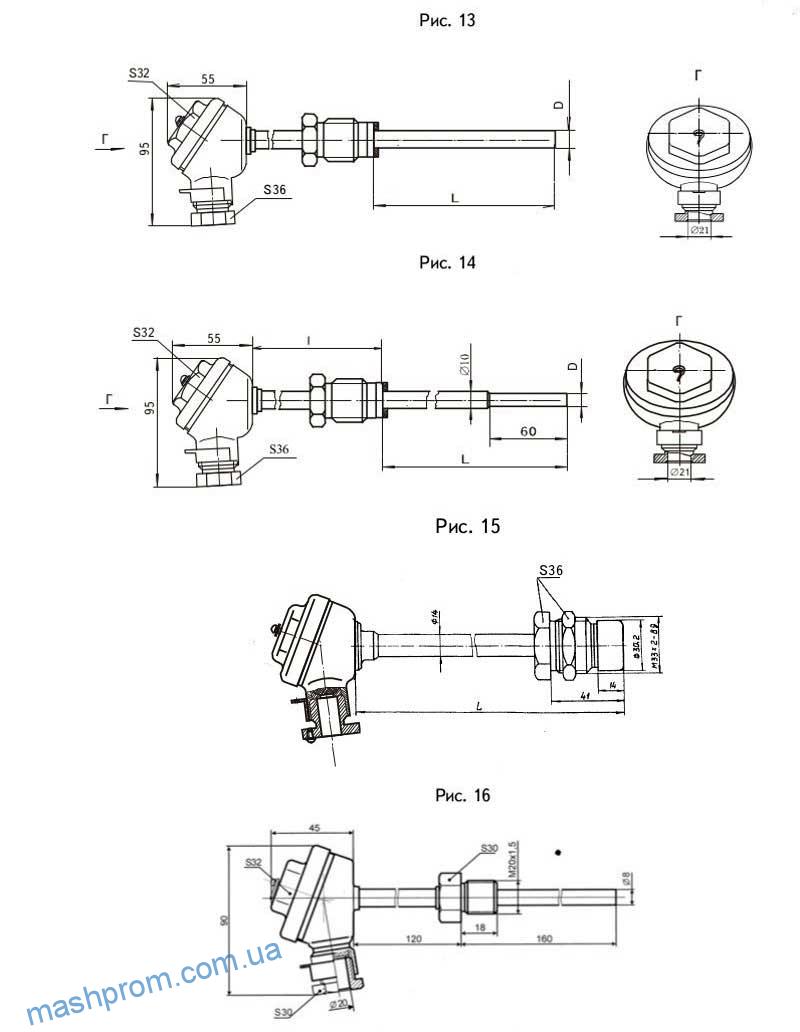

Схема 4 — габаритные размеры термопреобразователя ТСП-1390

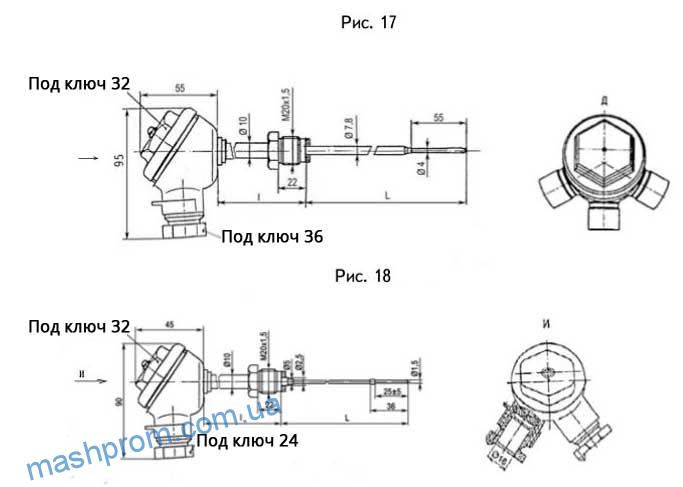

Схема 5 — габаритные размеры термопреобразователя ТСП-1390

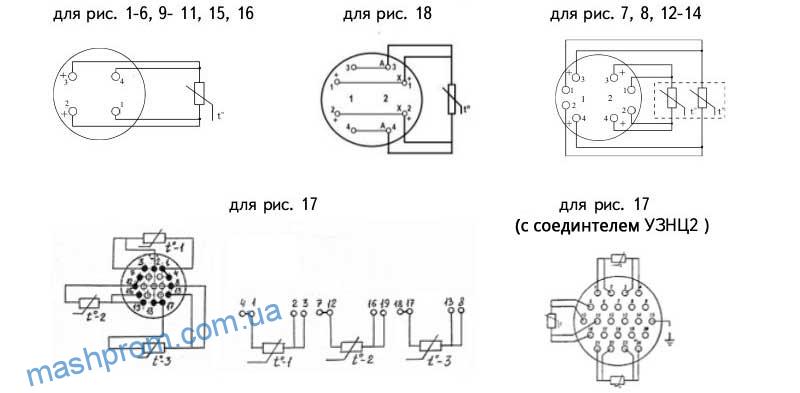

Схема 6 — подключение ТСП-1390

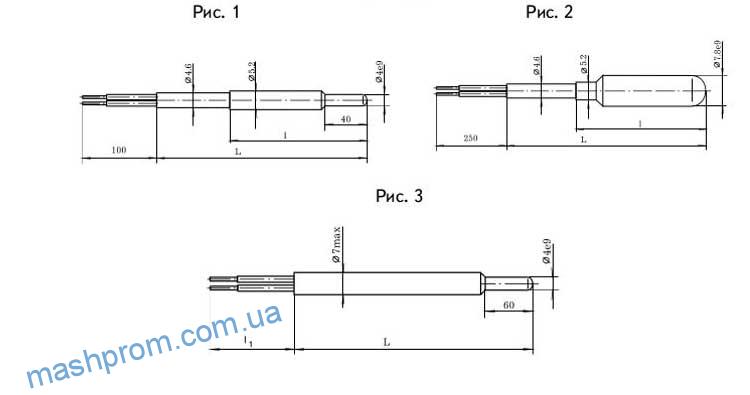

Схема 7 — габаритные размеры термопреобразователя ТСП-1790

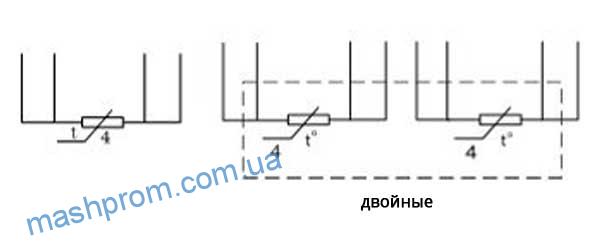

Схема 8 — подключение ТСП-1790
