Термоэлектрические преобразователи ТХА 0314, ТХК 0314

Термоэлектрические преобразователи ТХА 0314, ТХК 0314

Для измерения температуры жидких, газообразных сред и твердых тел.

Технические характеристики по ТУ 4211-056-02566540-2005

thk1_1

Технические характеристикиТХА 0314ТХК 0314
Диапазон измеряемых температур, °C-40…+250
Номинальная статическая характеристика (НСХ)ХА(К)ХК(L)
Класс допуска2
Показатель тепловой инерции, с6
Степень защиты от пыли и водыIP51
Материал защитной арматурыСт.12Х18Н10Т
Исполнение рабочего спаяизолирован
Диапазон условных давлений, МПа6,3
Устойчивость к вибрациигруппа исп.N2
Вид климатического исполненияУ3
Конструктивное исполнениеl, ммНСХРис.
-0050ХА(К)1
-0160
-0280
-03100
-04120
-05160
-06200
-07250
-08320
-09400
-10500
-11630
-12800
-131000
-1450ХК(L)
-1560
-1680
-17100
-18120
-19160
-20200
-21250
-22320
-23400
-24500
-25630
-26800
-271000
Конструктивное исполнениеl, ммНСХРис.
-2850ХА(К)2
-2960
-3080
-31100
-32120
-33160
-34200
-35250
-36320
-37400
-38500
-39630
-40800
-411000
-4250ХК(L)
-4360
-4480
-45100
-46120
-47160
-48200
-49250
-50320
-51400
-52500
-53630
-54800
-551000

Пример записи при заказе:

«Преобразователь термоэлектрический ТХА 0314-01»
«Преобразователь термоэлектрический ТХК 0314-15»

Термоэлектрические преобразователи ТХА 0314, ТХК 0314

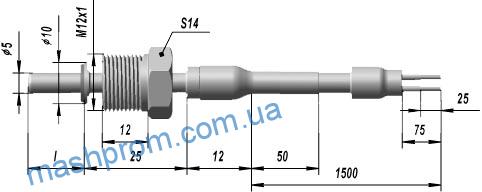

Рис.1
thk1_3
Рис.2
