Преобразователи температуры термоэлектрические типа ТХА-11, ТХК-11

Преобразователи температуры термоэлектрические типа ТХА-11, ТХК-11

ТУ 4211-530-17113168-98

Госреестр №17465-98

Предназначены для измерения температуры жидких и газообразных сред.

Термопреобразователи имеют разборную конструкцию, состоящую из защитной арматуры и термометрической вставки (Рис.3).

Преобразователи температуры термоэлектрические типа ТХА-11, ТХК-11

Тип и вид исполнения
ТХА-11-11, ТХК-11-11ТХА-11-21, ТХК-11-21
Монтажная длина L, ммМасса, кгМонтажная длина L, ммМасса, кг
120,3101200,660
1600,3501600,700
2000,4002000,750
2500,4502500,800
3200,5203200,880
4000,5904000,970
5000,7005001,070
6300,8406301,220
8001,0308001,400
10001,25010001,620
12501,52012501,900
16001,91016002,280
20002,31020002,730
25002,64025003,270
31503,30031504,000
Технические характеристики термопреобразователей
Диапазон измеряемых температур, °Сот -50 до 800 для ТХА
от -50 до 600 для ТХК
Рабочий спай1
изолированный или неизолированный от защитной оболочки
Класс допуска1 или 2 — для ХА(К)
2 — для ХК(L)
Термоэлектродыхромель-алюмель – ХА(К)
хромель-копель – ХК(L)
Показатель тепловой инерции, с80 для ТХА, ТХК-11-11 (рис.1) — изолированный спай
80 для ТХА, ТХК-11-21 (рис.2) — изолированный спай
50 для ТХА, ТХК-11-11 (рис.1) — неизолированный спай
50 для ТХА, ТХК-11-21 (рис.2) — неизолированный спай
Условное давление, МПа0,25 для Рис.1
4,0 для Рис.2
Виброустойчивые и вибропрочные по группе №3 ГОСТ 12997-84
Степень защиты от пыли и влагиIP65 по ГОСТ 14254
Климатическое исполнениеПо условиям эксплуатации термопреобразователи соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69
Материалзащитной арматуры: сталь 12Х18Н10Т
головки: сплав алюминиевый АК-12 (АЛ-2)
Примечание:
1) в качестве термометрической вставки может быть использован кабель КТМС.
2) По согласованию с заказчиком термометрическая вставка может быть изготовлена с двумя рабочими спаями

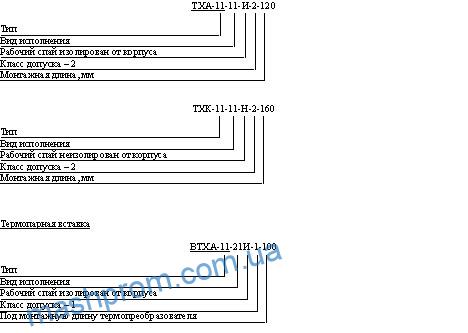

Примеры записи при заказе:

thk64_2

Преобразователи температуры термоэлектрические типа ТХА-11-31, ТХА-11-41

ТУ 4211-530-17113168-98

Госреестр №17465-98

Предназначены для измерения в условиях «теплого ящика» температуры перегретого пара или газа до 800 °С в потоке со скоростью до 60 м/с.

Конструкция разборная, состоящая из защитной арматуры и термометрической вставки (Рис.2 и 4).

ТХА-11-31

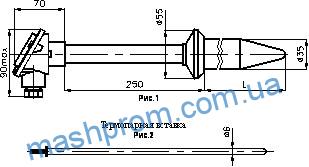

thk64_3

ТХА-11-41

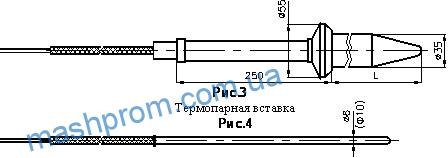

thk64_4

Тип и вид исполненияТХА-11-31Монтажная длина L, мм80100120160200250320400
Масса, кг0,9001,0501,2501,5001,7001,9202,3002,450
ТХА-11-41Монтажная длина L, мм80100120160200250320400
с кабелем 20000 ммМасса, кг1,4001,5701,7801,9602,1402,3402,6502,830
Технические характеристики термопреобразователей
Диапазон измеряемых температур, °Сот -50 до 800
Рабочий спай1 или 2
для 1-го спая вставка 6 мм.
для 2-х спаев вставка 10 мм.
изолированный или неизолированный
Класс допуска1 или 2
Термоэлектродыхромель-алюмель – ХА(К)
Показатель тепловой инерции, с90 для изолированного спая
40 для неизолированного спая
Условное давление, МПа50
Виброустойчивые и вибропрочные по группе №3 ГОСТ 12997-84
Степень защиты от пыли и влагиIP65 по ГОСТ 14254 (для ТХА-11-31)
IP40 по ГОСТ 14254 (для ТХА-11-41)
Климатическое исполнениеПо условиям эксплуатации термопреобразователи соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69
Материалзащитной арматуры: сталь 12Х18Н10Т
головки: сплав алюминиевый АК-12 (АЛ-2)
термоэлектроды кабеля изолированы оплеткой из кремнеземной нити высокотемпературной К-11.С6-170-БА
Примечание:
1) Длина кабеля в термопаре ТХА-11-41 может быть изменена по согласованию с заказчиком
2) По согласованию с заказчиком термометрическая вставка или термометрическая вставка с кабелем могут быть изготовлены из термопарного кабеля типа КТМС-ХА.

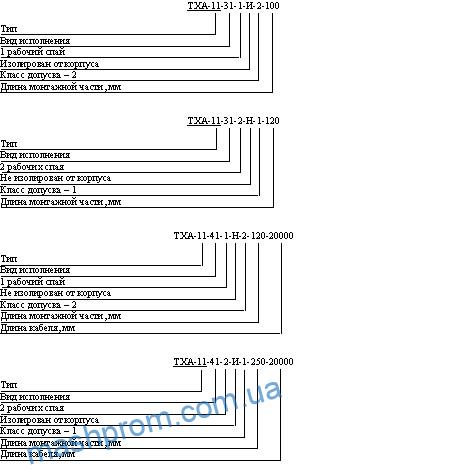

Примеры записи при заказе:

thk64_5 thk64_6
