Преобразователи термоэлектрические ТХА-1590, ТХК-1590, ТХА-1690, ТХК-1690

Термопреобразователи сопротивления ТСП-1390, ТСП-1790

ТУ У3.48-04850451-050-1999

Преобразователи термоэлектрические ТХА-1590, ТХК-1590, ТХА-1690, ТХК-1690 предназначены для непрерывного измерения температуры теплоносителя (воды с содержанием борной кислоты до 16 г/л и тиосульфата натрия до 1% по весу при давлении 16 МПа); бетонного защиты и металлоконструкций реактора, а также для измерения температуры воздуха, газообразных неагрессивных сред и корпуса турбины.


Технические характеристики

1. Рабочий диапазон измеряемых температур, °С

от минус 50 до 400

2. Условное обозначение НСХ:

ТХА-1590, ТХА-1690

К

ТХК-1590, ТХК-1690

L

3. Класс допуска:

ТХА-1590 (рис. 1, 4, 5, 6), ТХА-1690 (рис. 1, 7)

1

ТХА/ТХК-1590 (рис. 2, 3), ТХА/ТХК-1690 (рис. 2-6)

2

4. Предел допустимого значения основной погрешности индивидуальной градуировки:

ТХА/ТХК-1590 (рис. 1, 4, 5, 6), ТХА-1690 (рис. 1, 7)

±1

5. Предел допустимого отклонения от НСХ, для класса 1, °С:

от минус 50 °С до 375 °С

±1,5

свыше 375 °С

±0,004|t|

6. Предел допустимого отклонения от НСХ, для класса 2, °С:

ТХА-1590, ТХА-1690

от минус 50 °С до 333 °С

±2,5

свыше 333 °С

±0,0075|t|

7. Предел допустимого отклонения от НСХ, для класса 2, °С

ТХК-1590, ТХК-1690

от минус 50 °С до 300 °С

±2,5

свыше 300 °С

±0,0075|t|

8. Показатель тепловой инерции, с, не более:

ТХА-1590 (рис. 1, 6), ТХА-1590 (рис. 1)

0,3

ТХА/ТХК-1690 (рис. 1, 7)

0,3

ТХА/ТХК-1590 (рис. 2, 4)

1,0

ТХА/ТХК-1690 (рис. 2 — 6)

1,0

ТХА/ТХК-1590 (рис. 5)

0,8

ТХА/ТХК-1590 (рис. 3) неизол.

1,0

ТХА/ТХК-1590 (рис. 3) изол.

3,0

9. Условное давление измеряемой среды, МПа:

ТХА-1590 (рис. 1-3, 6), ТХК-1590 (рис. 1-3)

0,63

ТХА-1690 , ТХК-1690

0,63

ТХА-1590, ТХК-1590 (рис. 4, 5)

18,0

10. Ресурс, час

80 000

11. Сейсмоустойчивость

IX балов по MSK-64

12. Устойчивость к горению

огнестойкие, не распространяют горение

13. Степень защиты от пыли и воды:

ТХА/ТХК-1590

IP00

ТХА/ТХК-1690

IP65

14. Класс безопасности

2Н по НП 306.2.141

Габаритные размеры

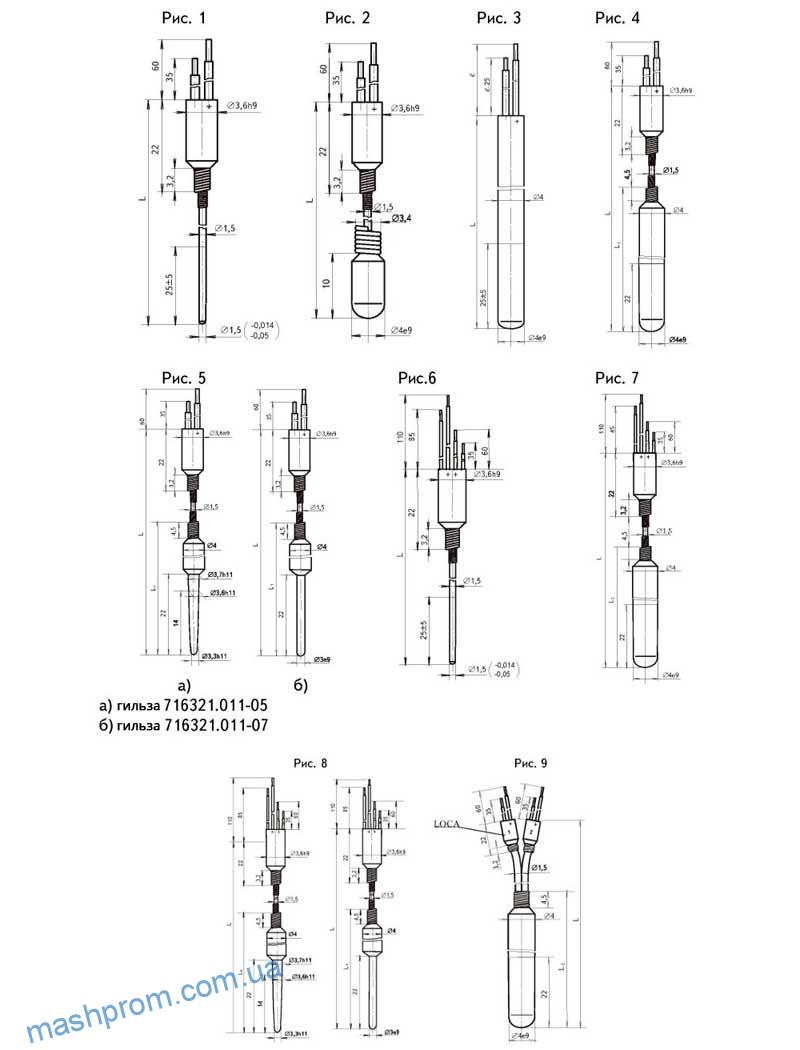

Схема №1 — Габаритные размеры термопар ТХА-1590, ТХК-1590

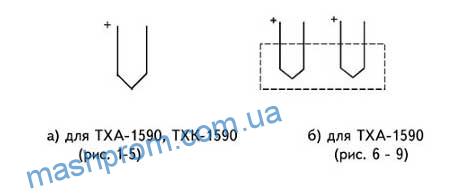

Схема №2 — Подключение ТХА-1590, ТХК-1590

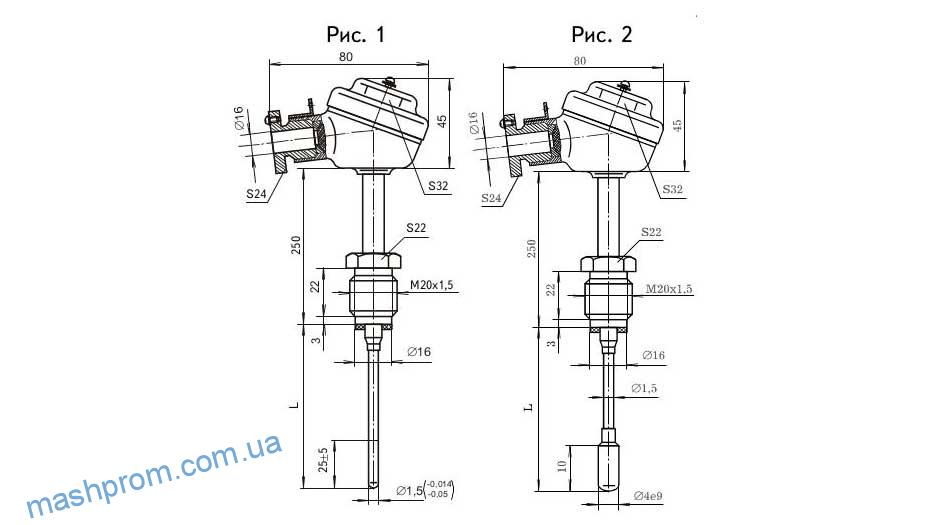

Схема №3 — Габаритные размеры термопар ТХА-1690, ТХК-1690

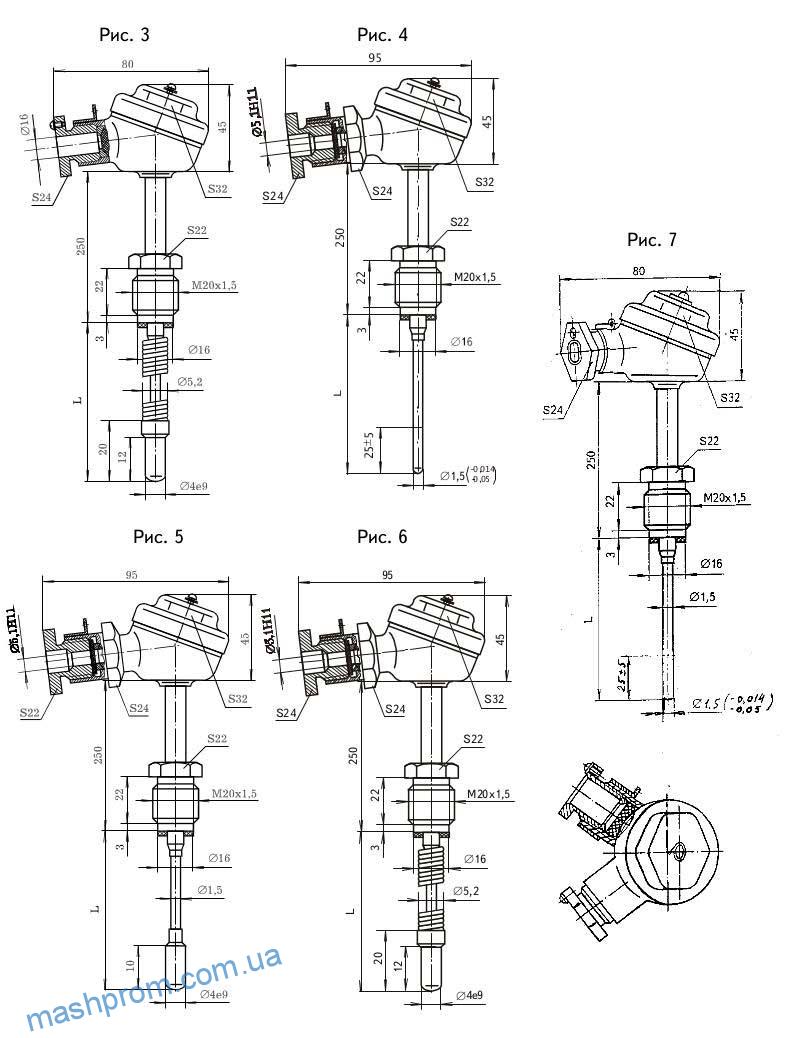

Схема №4 — Габаритные размеры термопар ТХА-1690, ТХК-1690

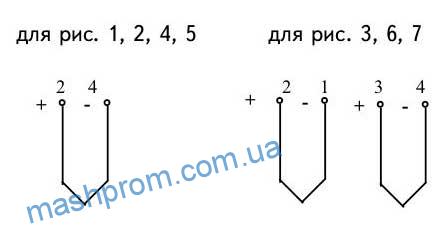

Схема №5 — Подключение ТХА-1690, ТХК-1690
