Преобразователи температуры термоэлектрические типа ТХА-2, ТХК-2

Преобразователи температуры термоэлектрические типа ТХА-2, ТХК-2

ТУ 4211-530-17113168-98

Госреестр №17465-98

Предназначены для измерения температуры газообразных и жидких, химически неагрессивных сред.

thk73_1Преобразователи температуры термоэлектрические типа ТХА-2, ТХК-2

Тип термопреобразователя и вид исполнения
ТХА-2-11 ТХК-2-11ТХА-2-12ТХА-2-21 ТХК-2-21
Монтажная длина L, ммМасса, кгМонтажная длина L, ммМасса, кгМонтажная длина L, ммМасса, кг
2000,7802000,7805000,930
3201,0503201,0508001,150
4001,2004001,20010001,380
8001,7508001,75012501,750
12502,15012502,15016002,200
16002,60016002,60020003,000
20003,20020003,20025003,450
31504,300
Тип термопреобразователя и вид исполнения
ТХА-2-22ТХА-2-31 ТХК-2-31ТХА-2-32
Монтажная длина L, ммМасса, кгL, ммl, ммМасса, кгL, ммl, ммМасса, кг
5000,9305004001,2605004001,260
8001,15010008002,60010008002,600
10001,380160012503,870160012503,870
12501,750
16002,200
20003,000
25003,450
31504,300
Технические характеристики термопреобразователей
Диапазон измеряемых температур, °Сс защитной арматурой из стали 12Х18Н10Т
от -50 до 800 — для ТХА
от -50 до 600 — для ТХК
с защитной арматурой из стали 15Х25Т
от -50 до 1000 — для ТХА
* Последний индекс в обозначении типа термопреобразователя (например: ТХА-2-21) означает:
1 – сталь 12Х18Н10Т
2 – сталь 15Х25Т
Рабочий спай1 — изолирован от корпуса
Класс допуска1 или 2 — для ХА(К)
2 — для ХК(L)
Термоэлектродыхромель-алюмель – ХА(К)
хромель-копель – ХК(L)
Показатель тепловой инерции, с180
Условное давление, МПадо 4 — для ТХА,ТХК-2-11, ТХА-2-12
до 0,25 — для остальных
Виброустойчивые и вибропрочные по группе №3 ГОСТ 12997-84
Степень защищенности от пыли и влаги IP65 по ГОСТ 14254
Климатическое исполнениеПо условиям эксплуатации термопреобразователи соответствуют условиям У, ТВ, категории 3 ГОСТ 15150-69
Материалзащитной арматуры: сталь 12Х18Н10Т, 15Х25Т
головки: сплав алюминия АК-12 (АЛ-2)
Примечание: по договоренности с заказчиком монтажные длины могут быть изменены

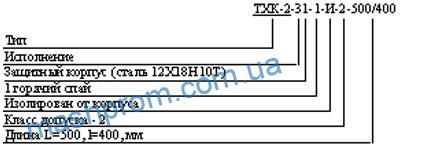

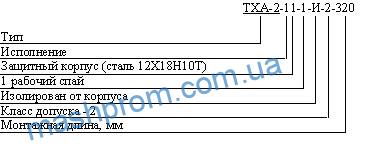

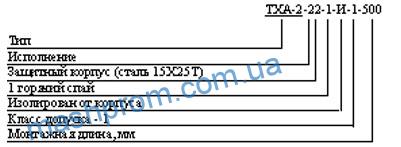

Примеры записи при заказе:

thk73_3 thk73_4 thk73_5
