Преобразователи термоэлектрические ТХА 9311, ТХК 9311

Преобразователи термоэлектрические ТХА 9311, ТХК 9311

Для измерения температуры твердых тел, корпусов и головок червячных прессов, а также для измерения температуры при переработке пластических масс и резиновых смесей.

Технические характеристики для ТХА 9311 по ТУ 4211-032-02566540-2005

Технические характеристики для ТХК 9311 по ТУ 50-93 ДДШ 2.821.012 ТУ

средняя наработка до отказа для 300°C — 50000 ч
крепление — штуцер М16 х 1,5; М20 х 1,5



Технические характеристикиТХА 9311ТХК 9311
Диапазон измеряемых температур, °C-40…+400-40…+350
Номинальная статическая характеристикаХК(L)ХА(К)
Класс допуска2
Показатель тепловой инерции, с8, 10
Степень защиты от пыли и водыIP00
Материал защитной арматурыСт.12Х18Н10Т
Исполнение рабочего спая-, +не изолирован
Диапазон условных давлений, мПа
Материал электродовДКРХМ 0,50 НХ 9,5-МНМц 43-0,5.2ДКРХМ 3,2 НХ 9,5-НМцАК 2-2-1-2
Устойчивость к вибрациигруппа исп. N3
Вид климатического исполненияУЗ, ТЗУ3

Пример записи при заказе:

«Преобразователь термоэлектрический ТХА 9311-00 У3»
«Преобразователь термоэлектрический ТХК 9311-03 У3»

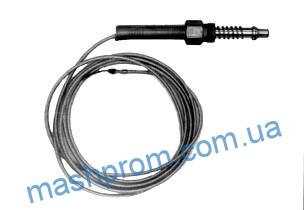

thk36_2
thk36_3

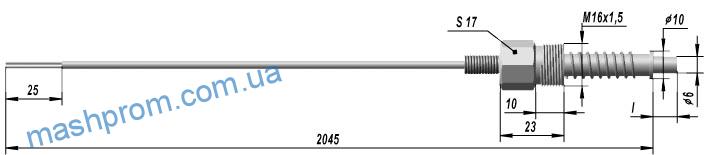

Рис.1 Штуцер подвижный
thk36_4

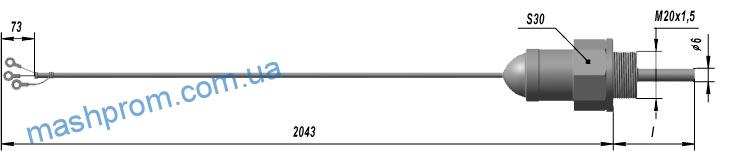

Рис.2 Штуцер неподвижный
thk36_5

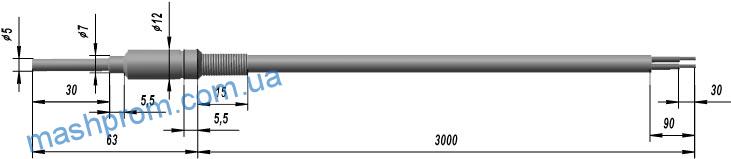

Рис.3
thk36_6

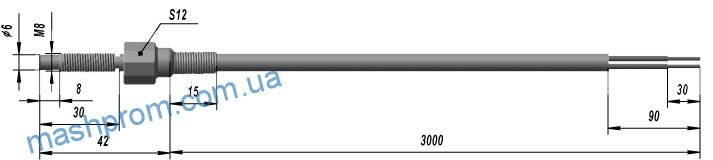

Рис.4 Штуцер неподвижный

Конструктивное исполнениеl, ммМасса, кгРис.Диапазон измеряемых температур,°СРабочий спай
ТХК 9311
-00100,1701-40…+400Не изолирован
-0132
-02600,190
-03100
-04120
-05160
-062000,220
-07250
-08320
-09600,25520…+350
-101000,260
-111050,263
-121200,265
-131600,271
-142000,277
-152500,286
-163200,297
ТХК 9311
-17100,1701-40…+400Изолирован
-1832
-19600,190
-20100
-21120
-22160
-232000,220
-24250
-25320
-26600,25520…+350
-271000,260
-281050,263
-291200,265
-301600,271
-312000,277
-322500,286
-333200,297
ТХА 9311
-00300,2103-40…+400Не изолирован
-014
