Преобразователи термоэлектрические ТХА 9415

Преобразователи термоэлектрические ТХА 9415

Для контроля температуры продуктов сгорания природного газа на агрегатах ГПА-25/76, а также на импортных агрегатах компрессорных станций магистральных газопроводов при скорости потока газа перед защитным экраном рабочего конца термопреобразователя до 70м/сек.

Технические характеристики по ТУ 50-94 ДДШ 2.821.028 ТУ

средняя наработка до отказа при:
-номинальных температурах 750°С — 30000 ч,
540°С — 60000 ч
ТХА 9415 класса допуска 1 могут быть изготовлены по требованию заказчика.



Технические характеристикиТХА 9415
Диапазон измеряемых температур, °C-40…+800
Номинальная статическая характеристикаХА(К)
Класс допуска2
Показатель тепловой инерции, с0,35
Степень защиты от пыли и водыIP5Х
Материал защитной арматурыСт.08Х20Н14С2
Исполнение рабочего спаяизолирован
Диапазон условных давлений, МПа4,0
Устойчивость к вибрациигруппа исп. F1
Вид климатического исполненияО2, Т2,У2
Конструктивное исполнениеРис.Размеры, ммКонструктивное исполнениеРис.Размеры, мм
DlLDlL
10.0011025539030.00310255392
10.0126039530.01260397
10.0228041530.02280417
10.0332045530.03320457
10.0442055530.04420557
10.0544057530.05440577
10.0650063530.06500637
10.0752065530.07520657
11.002025539031.0020255392
11.0126039531.01260397
11.0228041531.02280417
11.0332045531.03320457
11.0442055531.04420557
11.0544057531.05440577
11.0650063531.06500637
11.0752065531.07520657
1221025566632410255392
1326067133260397
1428069134280417
1532073135320457
1642083136420557
1744085137440577
1850091138500637
1952093139520657

Пример записи при заказе:

«Преобразователь термоэлектрический ТХА 9415-13»
«Преобразователь термоэлектрический ТХА 9415-10.01»

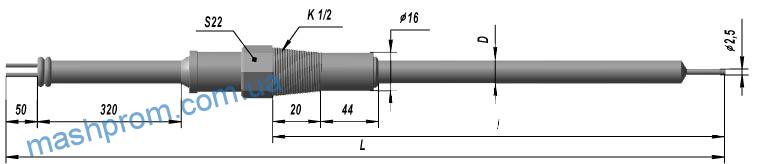

thk35_2
Рис.2
Штуцер неподвижный

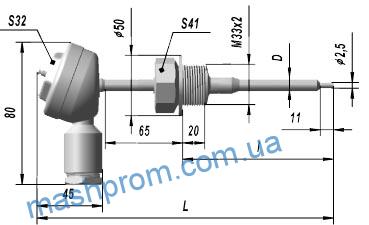

thk35_3
Рис.3
Штуцер неподвижный

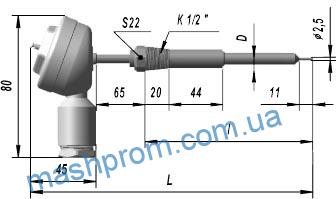

thk35_4
Рис.4
