Преобразователи термоэлектрические взрывозащищенные ТХА 9416

Преобразователи термоэлектрические взрывозащищенные ТХА 9416

Для измерения температуры азотоводородной смеси и газов после сгорания природного газа, газообразного и жидкого аммиака, конвертированного газа, моноэтанолоаминового раствора с примесями сероводорода и сернистого ангидрида (рис.1 и 2); при защитной арматуре из стали 10X17H13M2T преобразователи могут использоваться в агрессивной рабочей среде, содержащей до 25% сероводорода и углекислого газа и рассчитаны на работу в среде, содержащей до 10 мг/м3 сероводорода (кратковременно до 100 мг/м3 в течение 230 часов в год).

Технические характеристики по ТУ 50-95 ДДШ 2.821.032ТУ.

вид взрывозащиты по ГОСТ 12.2.020-76 — 1ЕхdIIСТ4 Х
средняя наработка до отказа при номинальных температурах — 50000 ч



Технические характеристикиТХА 9416
Диапазон измеряемых температур, °C0…+800
Номинальная статическая характеристикаХА(К)
Класс допуска2
Показатель тепловой инерции, с20
Степень защиты от пыли и водыIP54
Материал защитной арматурыСт.12Х18Н10Т Ст.10Х17Н13М2Т
Исполнение рабочего спаяизолирован
Диапазон условных давлений, МПа1.0; 2.5; 16
Устойчивость к вибрациигруппа исп. N4
Вид климатического исполненияУХЛ1, У3, Т3, М1

Пример записи при заказе:

«Преобразователь термоэлектрический ТХА 9416-02»
«Преобразователь термоэлектрический ТХА 9416-02.01»
При заказе уточняйте — с комплектом монтажных частей или без него

thk45_2

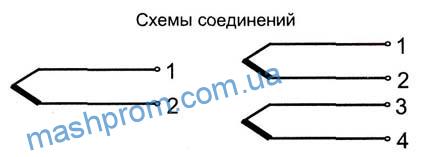

Схема 1 и схема 2
thk45_3
Рис.1
Штуцер неподвижный
thk45_4

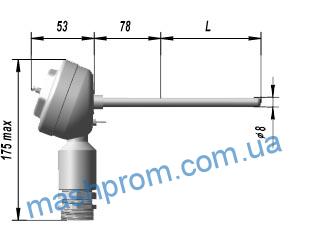

Рис.2
thk45_5
Рис.3
Штуцер подвижный

Конструктивное исполнениеРис.L, ммСхемаРу, МПаМатериал защитной арматуры
12
-001200х16Сталь 12Х18Н10Т
-02200х
-04250х
-06250х
-08320х
-10320х
-12400х
-14400х
-16500х
-18500х
-201250х
-221250х
-242000х
-262000х
-282200х1,0
-30200х
-32250х
-34250х
-36320х
-38320х
-40400х
-42400х
-44500х
-46500х
-481250х
-501250х
-522000х
-542000х
-853200х16
-87200х
-89250х
-91250х
-93320х
-95320х
-97400х
-99400х
-101500х
-103500х
-1051250х
-1071250х
-1092000х
-1112000х
Конструктивное исполнениеРис.L, ммСхемаРу, МПаМатериал защитной арматуры
-02.011200216Сталь 10Х17Н13М2Т
-06.01250
-10.01320
-14.01400
-18.01500
-22.011250
-26.012000
-30.0122001,0
-34.01250
-38.01320
-42.01400
-46.01500
-50.011250
-54.012000
-87.01320016
-91.01250
-95.01320
-99.01400
-103.01500
-107.011250
-111.012000
