Преобразователи термоэлектрические хромель-алюмелевые ТХА 9425

Преобразователи термоэлектрические хромель-алюмелевые ТХА 9425

Для измерения температуры в газотурбинных и паротурбинных установках на объектах теплоэнергетики продуктов сгорания жидкого или газообразного топлива до 900°C в потоке скоростью до 170 м/с с давлением до 3 МПа; перегретого до 585°C пара в потоке скоростью до 60 м/с с давлением до 25,5 МПа.

Термопреобразователи имеют разборную конструкцию и состоят из защитной арматуры и термоэлектрической вставки. Съемный вставной термочувствительный элемент (термовставка ТВПТ 9424 подходит для конструктивных исполнений 16-20 ТХА 9425) позволяет оперативно производить как замену самой вставки, так и замену защитной арматуры термопреобразователя.

Показатель тепловой инерции — 3 c (рис.1,2,3), 15 c (рис.4).

Штуцер неподвижный.

Средняя наработка до отказа при номинальных температурах 50000 ч

Технические характеристики по ТУ 50-98 ДДШ 0.282.006ТУ

  • показатель тепловой инерции — 3 c (рис.1,2,3), 15 c (рис.4)
  • штуцер неподвижный
  • средняя наработка до отказа при номинальных температурах — 50000 ч
Технические характеристикиТХА 9425
Диапазон измеряемых температур, °C-40…+900
Номинальная статическая характеристика (НСХ)ХА(К)
Класс допуска2
Показатель тепловой инерции, с3; 15
Степень защиты от пыли и водыIP04
Материал защитной арматурыСплав 12Х1МФ
Исполнение рабочего спая+; —
Диапазон условных обозначений, МПа0,4; 16; 32; 80
Устойчивость к вибрациигруппа исп. V5
Вид климатического исполненияУХЛ 3

Пример записи при заказе:

«Преобразователь термоэлектрический ТХА 9425-01»

thk18_1

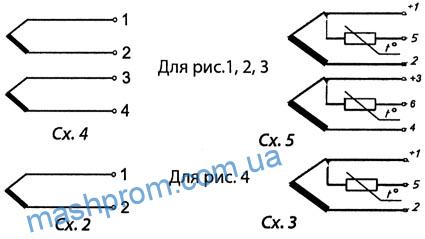

Схема соединений
thk18_2
Рис.1
thk18_3
Рис.2
thk18_4
Рис.3
Преобразователи термоэлектрические хромель-алюмелевые ТХА 9425
Рис.4

Конструктивное исполнениеРис.СхемаL, ммl, ммd, ммd1, ммМасса, кгСкор. потока, м/сДиапазон измер. темпер.,°СУслов. давл., МпаКонструкт. исполн. термовст.
Материал защитной арматуры
ХН45Ю15Х25Тбез ЭЧМ
-00-00.011Сх.4250160205,31,1590-40…+90016
-01-01.013201,3070
-02-02.014001,5060
-03-03.015001,7045
-04-04.016301,8035
-05-05.018002,2025
-06-06.013203201,5070
-07-07.015001,9045
-08-08.0128002,05150,4
-09-09.013320160221,7017032
-10-10.015001,90
-11-11.016302,10
-12-12.013204002,00
-13-13.015002,20
-14-14.016302,35
-15-15.015006302,50
Сплав 12Х1МФ4Сх.2250760-40…+58580ТВПТ 9424
-16801,60-00
-171001,70-01
-181201,80-02
-191602,10-04
-202002,40-07
ХН45Ю15Х25Тс двумя ЭЧМ (50М) в головке для термокомпенсации холодных концов (см.схему соединений)
-21-21.011Сх.5250160205,31,1590-40…+90016
-22-22.013201,3070
-23-23.014001,5060
-24-24.015001,7045
-25-25.016301,8035
-26-26.018002,2025
-27-27.013203201,5070
-28-28.015001,9045
-29-29.0128002,05150,4
-30-30.013320160221,7017032
-31-31.015001,90
-32-32.016302,10
-33-33.013204002,00
-34-34.015002,20
-35-35.016302,35
-36-36.015006302,50
Сплав 12Х1МФс одним ЭЧМ (50М) в головке для термокомпенсации холодных концов (см.схему соединений)
-374Сх.38025071,6060-40…+58580
-381001,70
-391201,80
-401602,10
-412002,40
