Для измерения температуры газовых потоков больших скоростей (рис. 1,2,3,4,5), а также в нейтрализаторах отработавших газов двигателей внутреннего сгорания (рис.6) и продуктов сгорания в автомобильных газотурбинных двигателях (рис.7)
средняя наработка до отказа при номинальных температурах — 50000 ч.
Технические характеристики по ТУ 50-98 ДДШ 0.282.006 ТУ
| Технические характеристики | ТХА 9426 |
|---|---|
| Диапазон измеряемых температур, °C | -40…+1000 |
| Номинальная статическая характеристика | ХА(К) |
| Класс допуска | 2 |
| Показатель тепловой инерции, с | 6; 15; 20 |
| Степень защиты от пыли и воды | IP04 |
| Материал защитной арматуры | см.табл. |
| Исполнение рабочего спая | изолирован |
| Диапазон условных обозначений, МПа | 0,8; 0,15; 0,16; 0,25 |
| Устойчивость к вибрации | группа исп. V2 |
| Вид климатического исполнения | УХЛ 3 |
Пример записи при заказе:
«Преобразователь термоэлектрический ТХА 9426-02
Схема 2
Схема 4

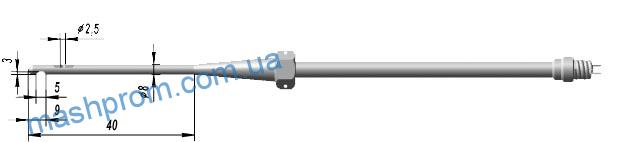

Рис.1

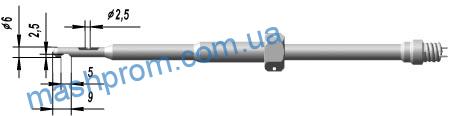

Рис.2
Рис.3

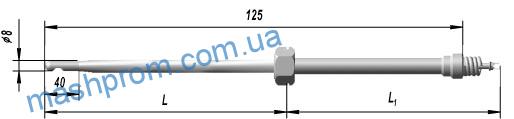

Рис.4

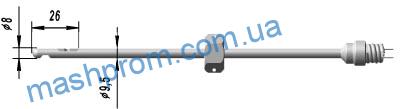

Рис.5
Рис.6
Рис.7

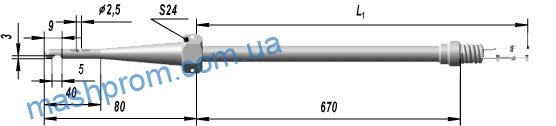

Рис.8

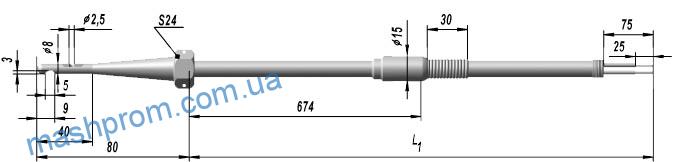

Рис.9

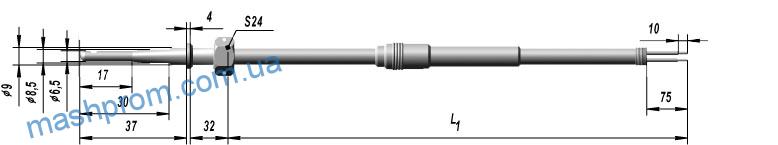

Рис.10
| Конструктивное исполнение | Рис. | L, мм | L1, мм | Материал защитной арматуры | Скорость потока, м/с | Диапазон измеряемых температур,°С | Условное давление, Мпа | Показатель тепловой инерции |
|---|---|---|---|---|---|---|---|---|
| -00 | 1 | 80 | 835 | Сплав ХН50МВКТЮ8-ИД | до 300 | -40…1000 | 0,8 | 6 |
| -01 | 2 | 6 | ||||||
| -02 | 3 | 20 | ||||||
| -03 | 4 | 60 | 900 | Сталь 15Х25Т или 10Х17Н13М2Т | до 180 | -40…800 | 0,25 | 20 |
| -04 | 80 | |||||||
| -05 | 100 | |||||||
| -06 | 5 | 80 | 810 | 0,8Х17Н13М2Т | до 180 | -40…750 | 0,15 | 20 |
| -07 | 6 | 80 | 835 | Сталь 10Х17Н13М2Т | до 5 | -40…800 | 0,16 | 6 |
| -08 | 7 | 60 | 1500 | до 300 | -40…800 | 0,8 | 6 | |
| -09 | 8 | 80 | 835 | Сплав ХН50МВКТЮ8-ИД | до 300 | -40…1000 | 0,8 | 20 |
| -10 | 9 | 80 | 6500 | |||||
| -11 | 10 | 1000 | — | Сталь ХН78Т | до 300 | -40…1000 | 0,8 | 15 |
| -12 | 1500 |
