Термопреобразователи сопротивления ТХК-1172Р

Термопреобразователи сопротивления

ТУ У 33.2-04850451-071-2003

Термопреобразователи сопротивления ТХК-1172Р предназначены для измерения температуры воды, пара и отработанных газов. Применяются на судах с неограниченным районом плавания.


Технические характеристики

Диапазон измеримых температур, °С:

для рис. 1-4, 7, 8

для рис. 6



от 0 до 600

от минус 40 до 500

Литерное обозначение НСХ

L

Класс

2

Показатель тепловой инерции, с, не более:

для рис. 1-4, 7, 8

для рис. 6



60

2

Условное давление измеряемой среды, МПа:

для рис.1,3, 7

для рис. 2,4, 8

для рис. 6

2,5

10

32

Материал головки термопреобразователя

для рис. 1,2, 7, 8

для рис. 3,4, 5, 6



прессматериал АГ-4В

нержавеющая сталь 12Х18Н10Т

Материал защитной арматуры

нержавеющая сталь 12Х18Н10Т

Степень защиты от проникновения пыли и воды

IP65

Длина L, мм

от 80 до 400

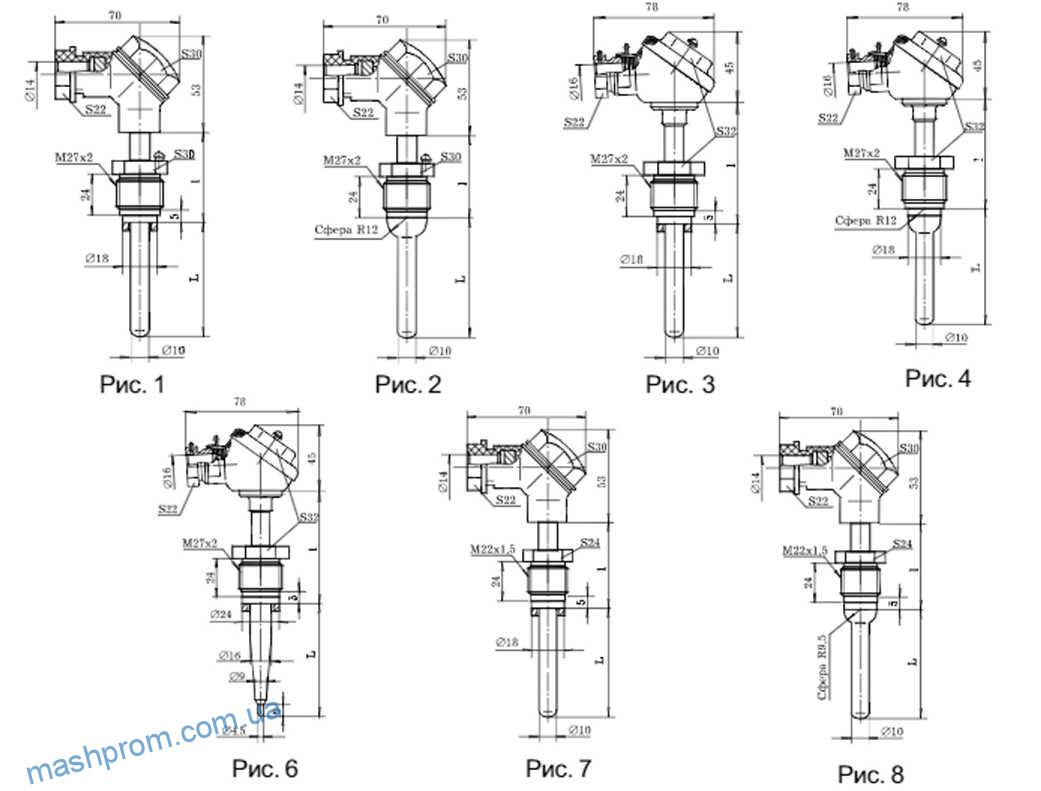

Габаритные размеры

Пример заказа

1. Обозначение термопреобразователей сопротивления по системе предприятия-изготовителя.
2. Номер рисунка (смотреть характеристики ).
3. Обозначение НСХ (смотреть общая информация ).
4. Класс допуска (смотреть общая информация ).
5. Схема соединений (смотреть характеристики / Общая информация ).
6. Количество чувствительных элементов (1 или 2), (смотреть характеристики ).
7. Длина монтажной части (L), мм (смотреть характеристики ).
8. Диаметр монтажной части, мм (смотреть характеристики ).
9. Длина внешней части, мм (смотреть характеристики ).
10. Крепеж (если без крепления, то поставить риска) (смотреть характеристики ).
11. Вариант головки, или длина выводов, мм (смотреть варианты головок ).
12. Материал защитного корпуса (смотреть характеристики / марки сталей и сплавов ).
13. Рабочий диапазон измерения температур (смотреть характеристики ).

Марки сталей и сплавовУсловное обозначение при заказеРекомендуемая область примененияENAISI
12Х18Н10ТH10Максимальная температура применения 600°С длительно и 800°С кратковременно. Неустойчива в среде с содержанием серы1,4878321Н
10Х17Н13М2ТH13Максимальная температура применения 800°С в воздухе и 400°С в условиях действия кипящей фосфорной, серной и 10% уксусной кислоты и сернокислых средах1,4571316 (Те)
10Х23Н1820Х23Н18H18Максимальная температура применения 1000°С длительно и 1050°С кратковременно. Окислительные газовые среды1,48451,4843310S310
15Х25Т25TМаксимальная температура применения 1000°С длительно и 1100°С кратковременно. Сварные конструкции не должны подвергаться ударам1,4746
Inconel 600(Только для ТХА-1007)I 600Максимальная температура применения 1100 ° С длительно. Не рекомендуется в газовых средах с содержанием серы и углекислого газа при температуре 550°С и натрия при температуре выше 750°С
Inconel 601(Только для ТХА-1007)I 601Максимальная температура применения 1200°С длительно и 1250°С кратковременно
