Для измерения температуры воздушной среды при атмосферном давлении в глубинных шахтах, карманах, колодцах, в частности, в автоклавах по выращиванию кристаллов.
Число рабочих концов — 4
Технические характеристики по ТУ 4211-041-02566540-2005
| Технические характеристики | Многозонный термоэлектрический преобразователь ТХК 9802 |
|---|---|
| Диапазон измеряемых температур, °C | -40…+600 |
| Номинальная статическая характеристика (НСХ) | ХК(L) |
| Класс допуска | 2 |
| Показатель тепловой инерции, с | 5 |
| Степень защиты от пыли и воды | IP54 |
| Материал защитной арматуры | Ст.12Х18Н10Т |
| Исполнение рабочего спая | изолирован |
| Устойчивость к вибрации | группа исп. N3 |
| Вид климатического исполнения | УЗ, Т3 |
Пример записи при заказе:
«Преобразователь термоэлектрический ТХК 9802»
Длины l1, l2, l3, l4 могут быть изготовлены по заказу потребителя.
Схема одного из 4-х термоэлементов
Рис.1

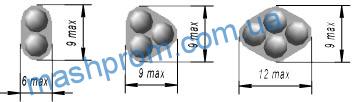

А-А Б-Б В-В
