Вентилятор ТЭМ1.10.60.004 СБ предназначен для охлаждения тяговых электродвигателей передней тележки маневрового тепловоза ТЭМ1.
Технические характеристики
| № п/п | Наименование параметра | Чертеж № ТЭМ1.10.60.004 СБ |
|---|---|---|
| 1 | Применяемость | ТЭМ1 |
| 2 | Система охлаждения | ТЭД |
| 3 | Диаметр вентилятора, м | 0,35 |
| 4 | Частота вращения, 1/с | 41,3 |
| 5 | Число оборотов вентилятора, об/мин | 2480 |
| 6 | Окружная скорость концов лопастей, м/с | 45,4 |
| 7 | Производительность вентилятора, м3/с | 2,25 |
| 8 | Развиваемое давление, кПа | 205 |
| 9 | Коэффициент расхода, φ | 0,51 |
| 10 | Коэффициент давления, ψ | 1,64 |
| 11 | Мощность привода, кВт | 2,57 |
| 12 | Габаритные размеры, мм | 485х650х695 |
| 13 | Масса, кг | 72,5 |
| 14 | Гарантийный срок | 12 месяцев со дня отгрузки |

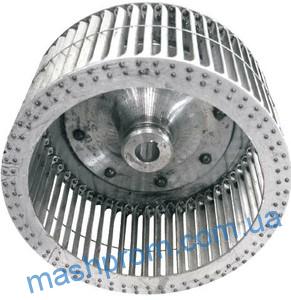

Колеса вентиляторов Т901.00.00 СБ, Т901.00.01 СБ, Т901.00.02 СБ, Т901.00.03 СБ, Т911.00.00 СБ предназначены для охлаждения тяговых электродвигателей тепловозов.
Колеса вентиляторов Т901.00.00 СБ, Т901.00.01 СБ, Т901.00.02 СБ, Т901.00.03 СБ, Т911.00.00 СБ
Технические характеристики
| № п/п | Наименование параметра | Т901.00.00 СБ | Т901.00.01 СБ | Т901.00.02 СБ | Т901.00.03 СБ | Т911.00.00 СБ |
|---|---|---|---|---|---|---|
| 1 | Применяемость | ТЭМ2, ТЭ3 | 2ТЭ10Л | |||
| 2 | Направление вращения | левое | правое | левое | правое | правое |
| 3 | Посадочное отверстие | цилиндрическое | коническое | коническое | ||
| 4 | Установочный размер, мм | O32А(+0,027) | O30А(+0,025) | O44,5Аз(+0,05) | ||
| 5 | Габаритные размеры, мм | O350х190,5 | O460х259 | |||
| 6 | Количество лопаток, шт | 60 | 32 | |||
| 7 | Масса, кг | 11,4 | 17,2 | |||
| 8 | Гарантийный срок | 12 месяцев со дня отгрузки | ||||
Вал вентилятора ТЭ11.10.60.102 предназначен для ремонта вентилятора охлаждения тяговых электродвигателей тепловозов.
Технические характеристики
| № п/п | Наименование параметра | Чертеж № ТЭ11.10.60.102 |
|---|---|---|
| 1 | Применяемость | ТЭМ1 |
| 2 | Материал | Сталь 45 |
| 3 | Габаритные размеры, мм | O60х468 |
| 4 | Масса, кг | 5,800 |
| 5 | Гарантийный срок | 12 месяцев со дня отгрузки |
