Термоэлектрические индикаторы уровня ТИР-1509 (далее — TIP) предназначены для создания сигнала (индикации) о появлении паровой фазы в теплоносителе водо-водяных энергетических реакторов типа ВВЭР, является предпосылкой для определения снижения уровня теплоносителя в реакторе.

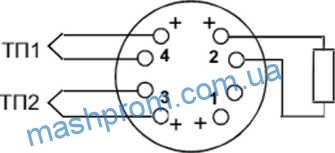

В состав TIP входят преобразователь термоэлектрический ТХА-1590 (далее -ТП) и электрический нагреватель (далее — ЕН).

TIP течение 24 ч могут работать в условиях аварии с потерей теплоносителя, то есть в режиме максимальной течи (loss-of-coolant accidents — LOCA).

TIP предназначены для эксплуатации в «сухих» каналах температурного контроля (ТК) реакторов при температуре, ° С:

-1260 — под верхним блоком реактора (ВБР)

-1000 — в защитных гильзах петель главного циркуляционного тракта (ГЦТ).

В условиях LOCA, а также при температурах выше 274 ° С, TIP работает только как ТП в системе внутриреакторного контроля (СВРК).

TIP отнесены к классу безопасности 2 (2Н) по ЧП 306.2.141: 2008.

TIP отнесены к I категории сейсмостойкости согласно ПНАЭ Г-5-006.

TIP, смонтированные на промежуточных конструкциях является сейсмостойкими при воздействии на них максимального расчетного землетрясения (MP3) интенсивностью 9 баллов по шкале MSK-64.

TIP по условиям эксплуатации относится к техническим средствам, которые размещены на АЭС в зоне 1.0, номер помещения в зоне — 1.1, название помещения — «Герметичная зона» по ГОСТ 29075.

TIP по интенсивности механических внешних факторов плыву (ЗФВ), действующих на него в рабочих условиях эксплуатации, отнесены к группе устойчивости 3 по ГОСТ 29075.

TIP по требованиям к электромагнитной совместимости относится к группе исполнения по помехозащищенность ПО, соответствует классу безопасности 2.

Вид климатического исполнения TIP — УХЛ4 по ГОСТ 15150.

Технические характеристики

Диапазон измеряемых температур, С

  • — в нормальных условиях эксплуатации
  • — в условиях режима LOCA
от минус 50 до 400

1260 для TIP под ВБР (рис. 1)

1000 для TIP на ГЦТ (рис. 3)

Буквенная обозначение номинальной статической
характеристики преобразования (НСХ) термопар ТП TIP
К
Класс ТП TIP1 из индивидуальной НСХ
Предел допустимой основной погрешности
индивидуального градуировки ТП, ° С
НЕ больше ± 1
количество термопарТП2
Конструкция рабочего конца термопар ТПнеизолированные злют
Условный давление , МПа0,63
Показатель тепловой инерции , с, не более1,0
Время от момента прохождения теплоносителем
контрольной точки до момента появления сигнала TIP о наличии паровой фазы ( стали времени TIP), с, не более
50
Электрический сопротивление ЕН, Ом, не более33 ± 5
Постоянный ток питания ЕН при температуре

350 ° С, А, НЕ больше

1,0
Монтажная длина , мм320,1900
Устойчивость к механическим нагрузкамвиброустойчивыми , вибропрочные , ударопрочные
пожароустойчивостьогнеупорные , а не распространяют горение
Предназначен ресурс при нормальных условиях эксплуатации , ч40000
-ТПТИР80000
Класс безопасности ( классификационная обозначение )2 (2Н) по НП 306.2.141-2008

2 (A) по ЧП 306.2.202-2015

Габаритные размеры

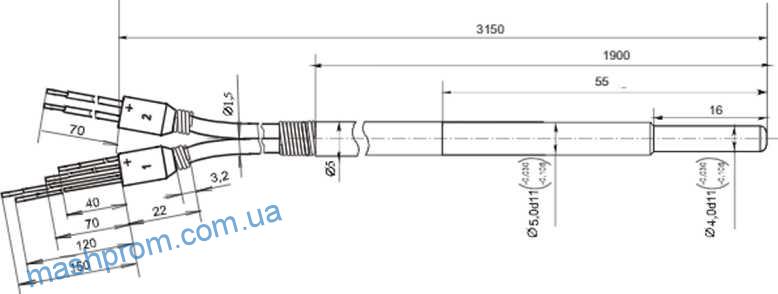

TIP-1509 под ВБР

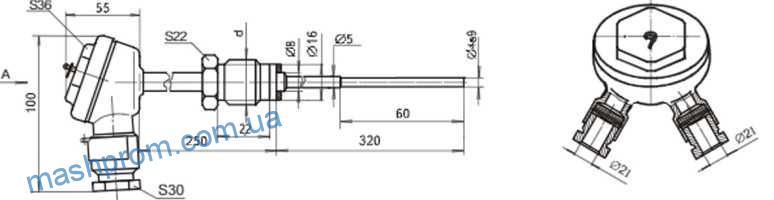

TIP-1509 под ГЦТ
