Устройство термостатирования УТ-0186

Термопреобразователи сопротивления ТСП-1390, ТСП-1790

ТУ У 33.2-04850451-067-2003

Устройство термостатирования УТ-0186 предназначен для подключения свободных концов термоэлектрических преобразователей типа ТХА-1590, ТХК-1590, выравнивания их температуры и выдачи информации о температуре в систему внутриреакторного контроля.

Устройство обеспечивает подключение семи термопреобразователей.

Выходные сигналы устройства соответствуют условному обозначению номинальной статической характеристики преобразования 50П (Pt50), Pt50, 100П (Pt100), Pt100.

Параметры окружающей среды и режима работы приведены в табл. 1.

Таблица 1

Название параметров средызначения параметров
при нормальных условиях эксплуатациипри режиме нарушения теплоотводапри режиме
малой течи
при аварийном режиме
LOCAВА
Температура, ° Сот 15 до

60

до 90до 115до 150до 250
Абсолютное давление, МПаот 0,098 до 0,108от 0,097 до 0,130от 0,095 до 0,180в 0,560до 1,050
Относительная влажность,%до 100до 100паро
воздушная
смесь
паро
воздушная
смесь
паро
воздушная
смесь
Мощность поглощенной дозы ионизирующего излучения, Гр / чК 1К 1К 1до 10 32-Ю 4
Продолжительность режима, чсталаК 15до 5до 24не менее 72
Послеаварийных температура, ° Сот 20 до

60

от 20 до

60

от 20 до

60

Послеаварийное давление, МПа0,095 —

0,120

0,095 —

0,120

0,095 —

0,125

Продолжительность послеаварийного режима, сутокЗОЗОЗО
Частота возникновения режима, Дибодин раз на 1 гододин раз в 2 годаодин раз в 3 годаодин раз за срок службы
Объемная активность воздуха, Бк / м 37,4-10 (4)7,4-10 (4)до 5,5-10 (9)в 9,2-10 (13)7.75-10 (11)

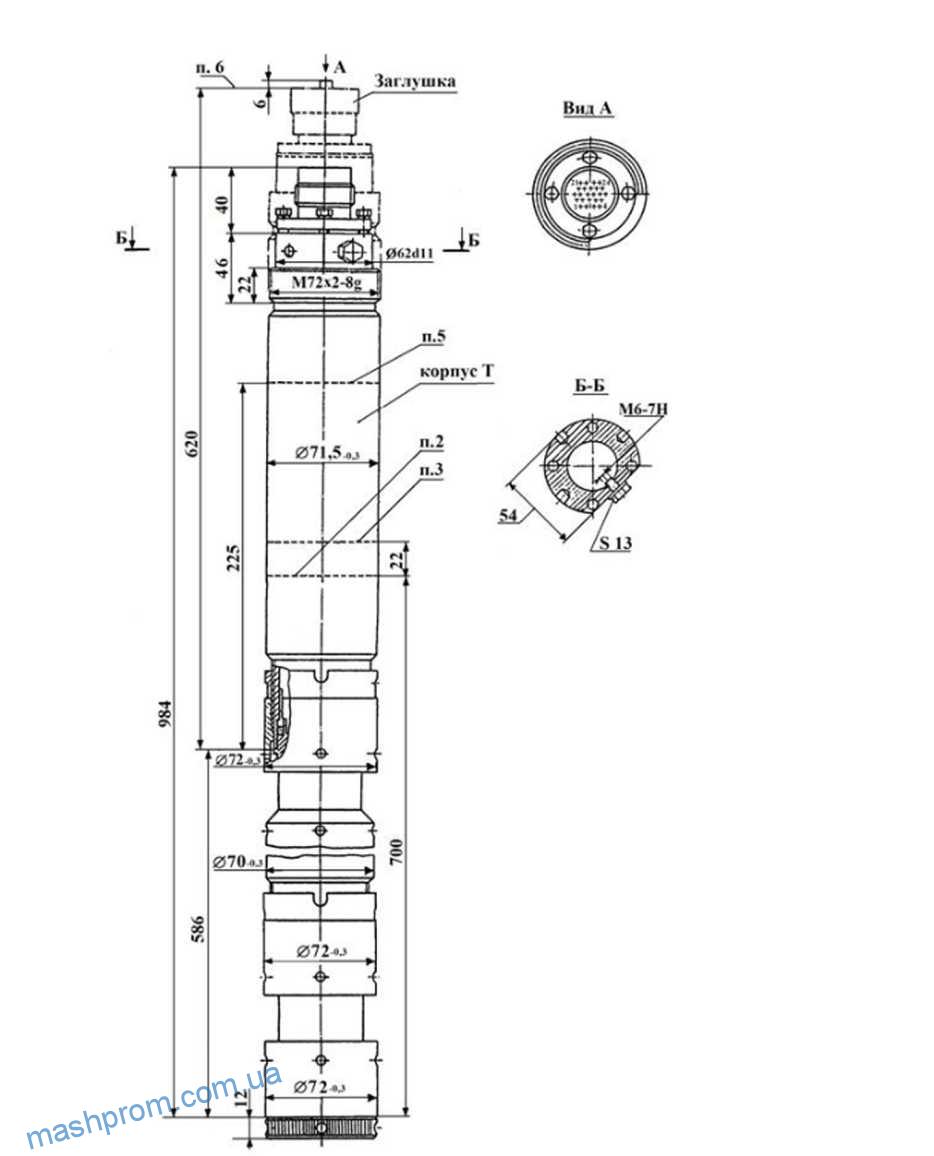

Габаритные размеры
