Устройство управления и защиты электропривода задвижки без применения концевых выключателей ОВЕН ПКП1

Устройство управления и защиты электропривода задвижки без применения концевых выключателей ОВЕН ПКП1

Назначение контрольно-измерительного прибора

Прибор ПКП1 предназначен для управления и контроля работой задвижек и затворов и для защиты их механизмов и электропроводов при заклинивании без применения концевых выключателей. ПКП1 с успехом используется, например, в системе «Водоканал».

Функциональные возможности

  • АВТОМАТИЧЕСКАЯ ОСТАНОВКА ЭЛЕКТРОПРИВОДА при достижении задвижкой крайнего положения без применения концевых выключателей
  • КОНТРОЛЬ ПОЛОЖЕНИЯ ЗАДВИЖКИ:– в ПКП1Т – по времени ее перемещения и току, потребляемому электродвигателем;– в ПКП1И – по числу оборотов вала и периоду следования импульсов, поступающих с датчика на валу задвижки
  • ИНДИКАЦИЯ текущего положения задвижки в процентах
  • ВЫКЛЮЧЕНИЕ УПРАВЛЕНИЯ ПРИВОДОМ с выдачей сигнала «Авария» при заклинивании задвижек или проскальзывании механизмов электропривода
  • СОХРАНЕНИЕ ИНФОРМАЦИИ О ПОЛОЖЕНИИ ЗАДВИЖКИ при обесточивании
  • РЕГИСТРАЦИЯ ПОЛОЖЕНИЯ ЗАДВИЖКИ при установке модуля стоковым выходом 4…20 мА или
  • РЕГИСТРАЦИЯ ПОЛОЖЕНИЯ ЗАДВИЖКИ И УПРАВЛЕНИЕ ПРИВОДОМ при установке модуля интерфейса RS-485 для связи прибора с компьютером

Прибор измерения и контроля ПКП1 выпускается в двух модификациях

ПКП1Т – прибор предназначен для управления и контроля положением задвижки по времени ее перемещения и току, потребляемому электродвигателем. Схему подключения прибора можно посмотреть здесь.

ПКП1И – прибор предназначен для управления и контроля положением задвижки по числу оборотов вала и периоду следования импульсов, поступающих с датчика на валу задвижки. Схему подключения прибора можно посмотреть здесь.

Прибор измерения и контроля ПКП1 выпускается в корпусах двух типов: настенном Н и щитовом Щ1.

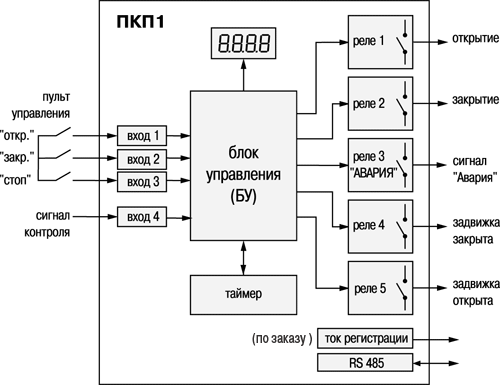

Функциональная схема прибора

ОВЕН ПКП1    —    Функциональная схема прибора


Входы для управления задвижкой и контроля ее положения

Оператор может управлять положением задвижки:

  • дистанционно с пульта управления с помощью кнопок, подключаемых ко входам 1…3 прибора: «Открыть», «Закрыть», «Стоп»;
  • с помощью кнопок, расположенных на лицевой панели прибора.

Входы 1…3 обеспечивают гальваническую развязку между кнопками и прибором.

ПКП1Т. Для контроля тока, потребляемого электроприводом задвижки, используется стандартный измерительный трансформатор тока, например, Т-0, 66-УЗ, подключаемый ко входу 4.

ПКП1И. Ко входу 4 подключается датчик импульсов, установленный на валу задвижки:

  • геркон;
  • датчик Холла;
  • активный датчик (индуктивный, емкостный, оптический).



Автоматическая остановка электропривода при достижении задвижкой концевого положения

Блок управления (БУ) ПКП1 позволяет автоматически отключать электродвигатель при достижении задвижкой крайнего (концевого) положения без при менения концевых выключателей.ПКП1Т. При поступлении внешнего сигнала на открытие или закрытие задвижки БУ отслеживает значение силы тока с трансформатора тока и время, отсчитываемое таймером. На время пускового момента сигнал, поступающий с трансформатора, блоком управления игнорируется.

Определение концевого положения может осуществляться одним из трех способов:

  • значение тока достигло заданного (параметр СurA) и время, отсчитанное таймером, находится в установленном интервале (IntL…IntH), как при закрытии, так и при открытии задвижки;
  • то же при закрытии задвижки, а при открытии по истечении заданного времени (IntС);
  • при открытии и при закрытии по истечении заданного времени.

Два первых способа определения концевого положения позволяют плотно закрывать задвижку, определять открытое положение в зависимости от ее конструктивных особенностей. Третий способ позволяет управлять некоторыми типами задвижек, не допускающих механических перегрузок в концевых положениях.

ПКП1 сигнализирует о достигнутом задвижкой концевом положении, включая реле 4, если задвижка закрыта, или реле 5, если она открыта. Реле 1 или 2 при этом выключается.

ПКП1И. Определение концевых положений происходит аналогичным образом, но БУ отслеживает значение периода следования импульсов, поступающих от датчика, и их число. отключение электродвигателя.



Аварийное отключение электродвигателя

Блок управления ПКП1 определяет аварийную ситуацию, при этом выключает управление приводом, включает реле «Авария» и мигание индикатора при:

  • заклинивании задвижки в процессе движения;
  • проскальзывании вала привода или других механизмов.



Контроль и индикация текущего положения задвижки

В начале работы ПКП1 запускает таймер, отсчитывающий время движения задвижки и вычисляет процент ее открытия.Любой из этих двух параметров (время движения или процент окрытия задвижки) можно вывести на индикатор прибора.

Выходы

ПКП1 имеет два выходных реле для управления задвижкой (реле 1 и 2), два реле для имитации концевых выключателей (реле 4 и 5) и реле 3 для аварийной сигнализации.

Кроме того, в ПКП1 по желанию заказчика может быть установлен модуль, формирующий унифицированный токовый сигнал 4…20 мА, пропорциональный степени открытия задвижки, или модуль интерфейса связи с ЭВМ RS-485.



Настройка на объекте. Программирование

Для настройки прибора на объекте задают способ определения концевых положений и временные параметры хода задвижки. Зная рабочий ток двигателя электропривода, необходимо задать параметры защитного отключения.Заданные параметры сохраняются в энергонезависимой памяти прибора и остаются неизменными при выключении питания.

Программирование прибора осуществляется кнопками, расположенными на передней панели. Для предотвращения несанкционированного доступа к изменению параметров установлена защита.

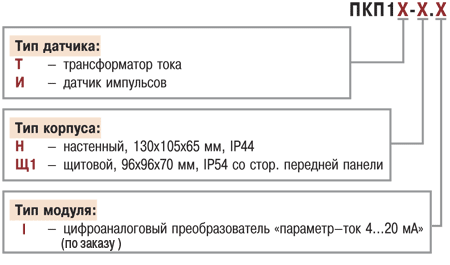

Модификации

Устройство управления и защиты электропривода задвижки без применения концевых выключателей ОВЕН ПКП1    —    Модификации

* Внимание! Модуль связи RS-485 установлен в каждом приборе.



Технические характеристики

Номинальное напряжение питания220 В частотой 50 Гц
Допустимое отклонение номинального напряжения–15…+10 %
Тип датчика:
– ПКП1Ттрансформатор тока N (5A) (см. ГОСТ 7746-89)
– ПКП1Игеркон, датчик Холла, активный датчик
Контроль перемещения задвижки:
– ПКП1Тпо времени (5…999,9 с)
– ПКП1Ипо числу импульсов (до 9999 с)
Время задержки срабатывания по току0,1…10 с
Максимально допустимый ток нагрузки:
– э/м реле управления привода3 А при 220 В, cos φ > 0,4
– э/м реле сигнализации состояний3 А при 220 В, cos φ > 0,4
Дополнительный модульс токовым выходом 4…20 мА или
интерфейс RS-485
Количество разрядов индикации:4
Габаритные размеры и степень защиты корпуса
– настенный (Н)130х105х65 мм, IP44
– щитовой (Щ1)96х96х70 мм, IP54 со стороны передней панели



Условия эксплуатации

Температура окружающего воздуха+1…+50 °С
Атмосферное давление86…106,7 кПа
Относительная влажность воздуха (при 35 °С)не более 80 %
