Фотодатчик сигназириующий ФДС-03БГ, ФДС-03БГ-У

Фотодатчик сигназириующий ФДС-03БГ, ФДС-03БГ-У

Документация

ПРЕДНАЗНАЧЕН для установки непосредственно на корпусе горелочных устройств или блочных горелок. Выпускается в двух исполнениях: с угловым расположением светоприемника под углом 90° к оси датчика (БГ-У) или по оси датчика исполнение (БГ).

Функционально осуществляет преобразования интегрального потока ультрафиолетового излучения и выдачи сигнала («полупроводниковый транзисторный ключ») наличия/отсутствия пламени основной горелки в схему защиты котла или установки с целью перекрытия подачи топлива на горелочные устройства в случае отсутствия пламени.

Фотодатчик может быть использован в составе действующих и проектируемых систем защиты котельной автоматики в составе запально-защитных и горелочных устройств.


ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочий диапазон, ультрафиолетовый спектр λ, нм185 — 260
Выходной сигнал:
полупроводниковый транзисторный ключ
Допустимое напряжение, В40
Ток, не более, А0,1
Сопротивление нагрузки (входное сопротивление контроллера), кОм(0,5-10)
Время срабатывания, не более, с:
—  при появлении пламени
—  при погасании пламени
1
1
Напряжение питания, В≈220 В, 50 Гц
Потребляемый ток, не более, А0,1
Сопротивление изоляции при нормальных условиях эксплуатации, не менее, МОм20
Температура окружающей среды, °Сот -20  до +60
Габаритные размеры (без фланца), ширина х высота х длина, мм
ФДС-03 БГ
ФДС-03 БГ-У (угловой)
102х82х58
102х152х58
Масса прибора, не более0,5

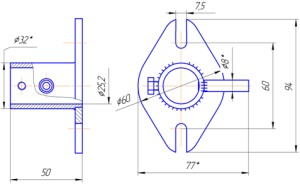

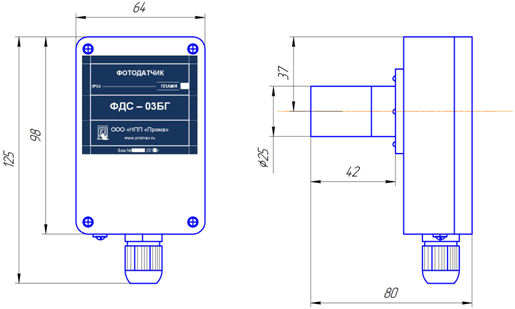

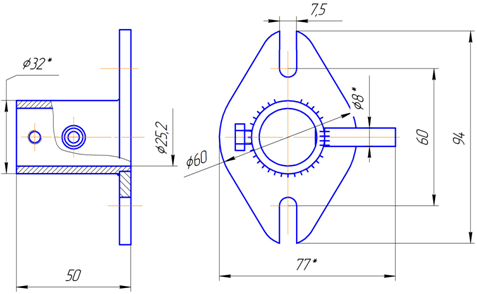

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ

ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫfds-03bg-gab2

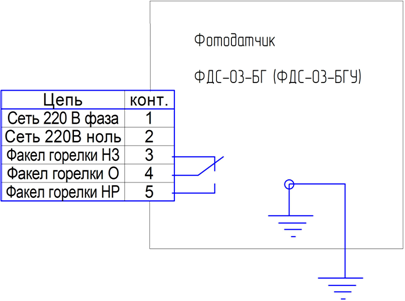

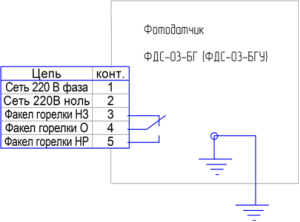

СХЕМА ПОДКЛЮЧЕНИЯ

fds-03bg-cx

ОБОЗНАЧЕНИЕ ПРИ ЗАКАЗЕ

 ФДС-03 БГ-У
