Фары рудничные электровозные ФРЭ-1.1М, ФРЭ-1.1МГ, ФРЭ-4

Фары рудничные электровозные ФРЭ-1.1М, ФРЭ-1.1МГ, ФРЭ-4

Рудничные фары ФРЭ производятся как в нормальном рудничном исполнении (фара ФРЭ-4) так и в пожаробезопасном исполнении (фара  ФРЭ 1.1М, ФРЭ 1.1М.Г).  Фары рудничные электровозные ФРЭ-1.1М применяются на аккумуляторных электровозах, фары ФРЭ-4 используются для установки на контактные рудничные электровозы. Также фара ФРЭ может применяться для подсветки рельсовых путей или подачи красного запрещающего сигнала. Фара ФРЭ 1.1М.Г используется на освещения в шахтах и монтируется на механизированной горно-проходческой технике.

Сфера применения: Угольные шахты, опасные (для ФРЭ1.1М и ФРЭ1.1М.Г) и неопасные (для ФРЭ-4) по газу (метану) и пыли.

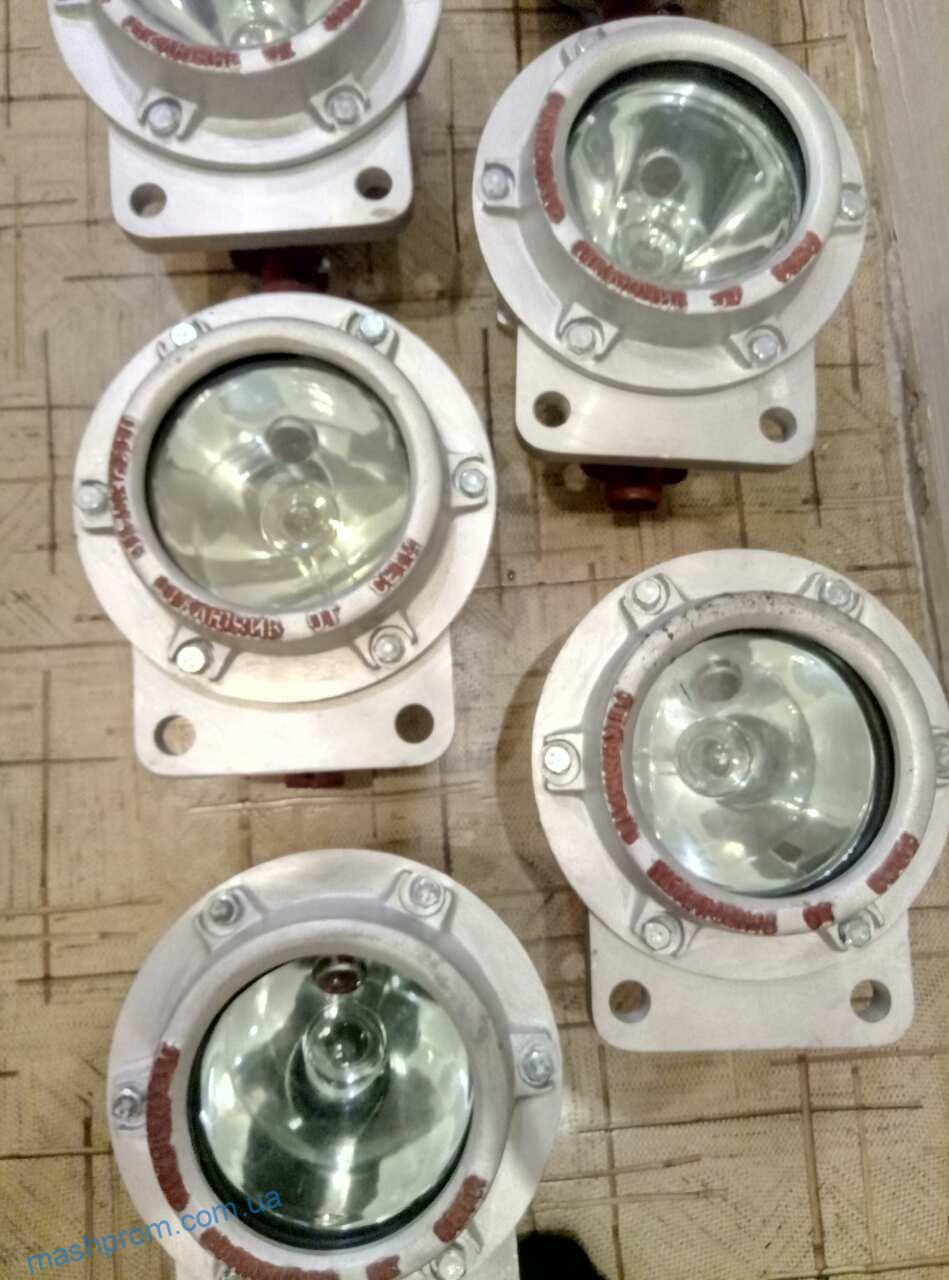

Конструкция: Фара ФРЭ состоит из корпуса цилиндрической формы к торцу которого болтами крепится кольцо с установленными в нем защитными стеклами и отражателем с лампой. На обратной стороне корпуса имеется отверстие защищенное крышкой, закрывающей доступ к кабельному вводу. Патрон и соединительная колодка для подключения к электрической сети находятся внутри фары.  Дополнительно фара ФРЭ 1.1М снабжена патроном для сигнальной лампы, к которому прикреплен отражатель с красным светофильтром.  Рудничные фары ФРЭ 1.1М и ФРЭ-4 поставляются с двухнитиевыми лампами, которые позволяют работать фарам в двух режимах — дальний и ближний свет. Фара ФРЭ 1.1М  снабжена однонитиевой лампой.

Наименование параметра

Норма для модификации изделия

ФРЭ-1.1М

ФРЭ-1.1МГ

ФРЭ-4

Уровень и вид взрывозащиты (исполнение)

PВ 1В

РН1

Степень защиты от внешних воздействий

IP54

Номинальное напряжение питания, В

24

36

24

Номинальная потребляемая мощность, Вт, не более

55

48

55

Источник основного света (дальнего или ближнего)

Лампа накаливания автомобильная А24-55+50 ГОСТ2023.1-88

Лампа накаливания Р40-1,2-1 ТУ16-536.421-75

Лампа накаливания А24-55+50 ГОСТ2023.1-88

Источник сигнального света (красного)

лампа накаливания ТН-28-10 ТУ16-535.853-79

 —

Осевая сила света, кд, не менее

4400

2400

4600

Угол рассеяния, град, не менее

8

16

8

Диаметр подключаемого кабеля, мм

25

16

25

КПД, %, не менее

45

50

Габаритные размеры , мм, не более

210х245х180

Масса, кг, не более

7

6
