ЦП 9010ПУ Индикатор цифровой

ЦП 9010ПУ Индикатор цифровой

Предназначен для визуального отображения значений измеряемых величин, поступающих в виде цифрового кода от ЦП 9010 или ЦП 9010У. Получение измеренных значений осуществляется с использованием порта RS-485. Управление прибором осуществляется по порту RS-485 в соответствии с протоколом обмена данными «Энерго-Союз».

По количеству одновременно отображаемых параметров по заказу потребителя прибор может быть изготовлен с однострочным, двустрочным, трехстрочным показывающим устройством (далее ПУ) для отображения одного, двух и трех параметров соответственно.

Цвет индикаторов (без указания в заказе — красный):зелёный/красный/жёлтый
Питание осуществляется по одному из следующих вариантов:
— от источника напряжения постоянного тока 5 ±0.5 В с гальванической связью с цепями управления;
— от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В с гальванической связью с цепями управления;
— от источника напряжения постоянного тока 5 ±0.5 В без гальванической связи с цепями управления;
— от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В без гальванической связи с цепями управления;
— от источника напряжения переменного тока от 85 до 264 В частой 50 Гц с номинальным значением 220 В или от источника постоянного тока от 120 до 300 В с номиналиным значением 220 В без гальванической связи с цепями управления;
— от источника напряжения переменного тока от 220 ±22 В частотой 50 Гц без гальванической связи с цепями управления.
Мощность, потребляемая от источника питания, не более, В·А6
Габаритные размеры:
— для ЦП 9010ПУ Е, мм98x98x138
— для ЦП 9010ПУ Р, мм120х120х138
Масса не более, кг1.0
Диапазон рабочих температур, °Cот -40 до +50

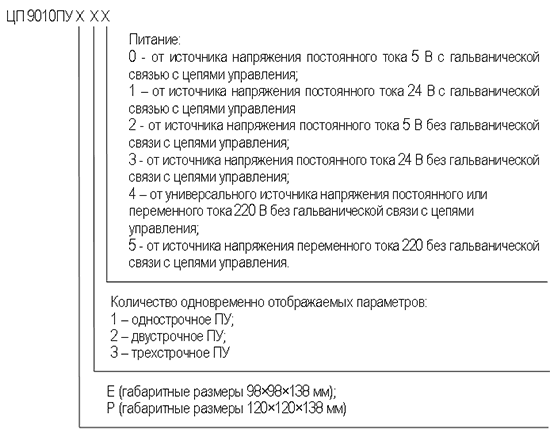

При заказе необходимо указывать тип, конструктивное исполнение, количество одновременно отображаемых параметров, вид питания в соответствии с приведенным ниже:

ЦП 9010ПУ Индикатор цифровой



При необходимости в дополнение к приведенному заказу могут быть указаны цвет свечения соответственно для верхнего, среднего и нижнего ПУ (красный, зеленый или желтый), измеряемый параметр по каждому ПУ (в соответствии с таблицей 1), соответствующие коэффициенты трансформации. При отсутствии указания цвет свечения красный.



Таблица 1

Контр. параметрОписание отображаемых параметров
IAДействующее значение тока фазы A
ICДействующее значение тока фазы C
UABДействующее значение междуфазного напряжения A-B
UBCДействующее значение междуфазного напряжения B-C
UCAДействующее значение междуфазного напряжения C-A
PАктивная мощность трехфазной системы
QРеактивная мощность трехфазной системы
SПолная мощность трехфазной системы
ƒЧастота сети (Номинал 50000 единиц соответствует ƒ = 50 Гц)
cos φКоэффициент мощности Кp (Номинал 1000 единиц соответствует Kp =1)
IBДействующее значение тока фазы B
I0Действующее значение тока нулевой последовательности
UAДействующее значение напряжение фазы A, фазное
UBДействующее значение напряжение фазы B, фазное
UCДействующее значение напряжение фазы C, фазное
U0Действующее значение междуфазного напряжения нулевой последовательности
PAАктивная мощность по фазе A
PBАктивная мощность по фазе B
PCАктивная мощность по фазе C
QAРеактивная мощность по фазе A
QBРеактивная мощность по фазе B
QCРеактивная мощность по фазе C
SAПолная мощность по фазе A
SBПолная мощность по фазе B
SCПолная мощность по фазе C
cos φAКоэффициент мощности фазы A KРА (Номинал 1000 единиц соответствует KРА =1)
cos φBКоэффициент мощности фазы B KРВ (Номинал 1000 единиц соответствует KРВ =1)
cos φCКоэффициент мощности фазы C KРС (Номинал 1000 единиц соответствует KРС =1)
Примечание:

для всех параметров номинал равен 20000 единиц, если иное не указано в таблице.



Пример записи при заказе блока показывающих устройств в конструктивном исполнении Е, для одновременного отображения трех параметров, с питанием от источника напряжения переменного тока 220 В без гальванической связи с цепями управления:

ЦП 9010ПУ Е 3 5; -15шт.

Пример записи при заказе блока показывающих устройств в конструктивном исполнении Е, для одновременного отображения трех параметров, с питанием от источника напряжения постоянного тока с номинальным значением 24 В без гальванической связи с цепями управления, с отображаемыми параметрами на верхнем, среднем и нижнем ПУ соответственно активной, реактивной и полной мощности трехфазной системы (P, Q, S), с цветом свечения верхнего, среднего и нижнего ПУ соответственно красным, желтым и зеленым:

ЦП 9010ПУ Е 3 3 P К, Q Ж, S З; -10шт.
