Шестерни Д100.25.1 СБ, 8ТН-240-108, 8ТН-240-109, 2ТЭ10Л.85.15.233, 2ТЭ10Л.85.15.145, 2ТЭ10Л.85.23.121-2, 2ТЭ10Л.23.132-2, Т328.37.10.01, 2ТЭ10Л.30.58.123-02, Д50.12.003, Д50.12.004, 2Д50.12.4-003, 2Д50.12.4-004, Д50.11.004-К, Д50.11.004-1, 8ТС.240.028-01, 8ТС.240.028-02, 2Д50.12.003, 2Д50.12.004, Д100.37.106-1, Д100-37-030-1, Д100-37-033-2, Д100.12.001-3 СБ, Д100.12.002 СБ, Д100.26.112, Д100.26.004, Д100.12.009-5, 9Д100.12.006.1, 9Д100.12.007, 9Д100.26.027, 9Д100.26.014, 9Д100.26.015, 9Д100.70.028, 9Д100.70.029, 9Д100.37.035 СБ

Опубликовано в рубрике Запасные части к тепловозам Теги: , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,
Шестерни Д100.25.1 СБ, 8ТН-240-108, 8ТН-240-109, 2ТЭ10Л.85.15.233, 2ТЭ10Л.85.15.145, 2ТЭ10Л.85.23.121-2, 2ТЭ10Л.23.132-2, Т328.37.10.01, 2ТЭ10Л.30.58.123-02, Д50.12.003, Д50.12.004, 2Д50.12.4-003, 2Д50.12.4-004, Д50.11.004-К, Д50.11.004-1, 8ТС.240.028-01, 8ТС.240.028-02, 2Д50.12.003, 2Д50.12.004, Д100.37.106-1, Д100-37-030-1, Д100-37-033-2, Д100.12.001-3 СБ, Д100.12.002 СБ, Д100.26.112, Д100.26.004, Д100.12.009-5, 9Д100.12.006.1, 9Д100.12.007, 9Д100.26.027, 9Д100.26.014, 9Д100.26.015, 9Д100.70.028, 9Д100.70.029, 9Д100.37.035 СБ

Эластичный привод Д100.25.1 СБ применяется в приводе масляного насоса и вентилятора дизеля 2Д100.

Технические характеристики

№ п/пНаименование параметраД100.25.1 СБ
1Модульm=3,75
2Число зубьевz=80
3Угол  наклона зубаβ=28°4’21”
4Угол зацепленияα=20°
5Степень точности по ГОСТ 1643-818-В
6Масса, кг46,8
7Гарантийный срок12 месяцев со дня отгрузки

А также производим запасные части к эластичному приводу Д100.25.1 СБ:

  • Сухарь Д100.25.006
  • Шестерня со втулкой и  диском Д100.25.104СБ
  • Ступица эластичного привода Д100.25.001

м применяются в тяговой передаче электровозов ВЛ-60, ВЛ-10.

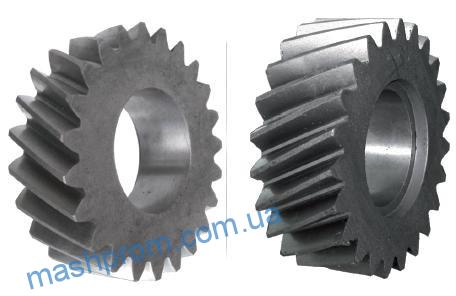

Шестерни 8ТН-240-108 и 8ТН-240-109

Шестерни 8ТН-240-108 и 8ТН-240-109

Технические характеристики

№ п/пНаименование параметра8ТН-240-1088ТН-240-109
1ПрименяемостьЭлектровозы ВЛ-10, ВЛ-60
2Модуль нормальныйmn=10
3Число зубьевz=23
4Угол наклона зубаβ=24°37’12”
5Направление зубаПравоеЛевое
6Степень точности по ГОСТ 1643-817-В
7Масса, кг30
8Материал20ХН3А
9Гарантийная наработкаПри соблюдении потребителем правил эксплуатации – 700 тыс.км.

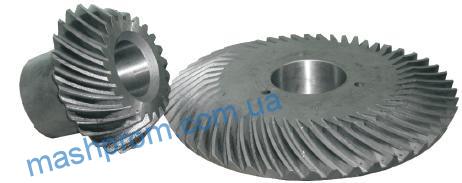

Шестерни ведущая 2ТЭ10Л.85.15.233 и ведомая 2ТЭ10Л.85.15.145 применяются в дизеле тепловоза 2ТЭ10Л.

Шестерни ведущая 2ТЭ10Л.85.15.233 и ведомая 2ТЭ10Л.85.15.145

Шестерни ведущая 2ТЭ10Л.85.15.233 и ведомая 2ТЭ10Л.85.15.145

Технические характеристики

№ п/пНаименование параметра2ТЭ10Л.85.15.2332ТЭ10Л.85.15.145
1ПрименяемостьТепловоз 2ТЭ10Л
2Модуль торцевойms=6,5
3Тип зубакруговой
4Число зубьевz=23z=48
5Угол зацепленияα=20°
6Угол наклона зубаβ=34°43’48”
7Направление зубаПравоеЛевое
8Степень точности по ГОСТ 1643-818-Х
9Масса, кг5,9614,3
10Гарантийный срок12 месяцев со дня отгрузки

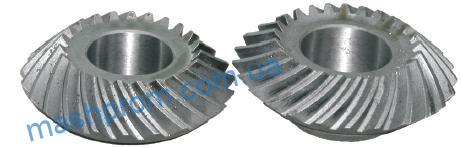

Шестерни ведущая 2ТЭ10Л.85.23.121-2 и ведомая 2ТЭ10Л.23.132-2 применяются в дизеле тепловоза 2ТЭ10Л.

Шестерни ведущая 2ТЭ10Л.85.23.121-2 и ведомая 2ТЭ10Л.23.132-

Шестерни ведущая 2ТЭ10Л.85.23.121-2 и ведомая 2ТЭ10Л.23.132-

Технические характеристики

№ п/пНаименование параметра2ТЭ10Л.85.23.121-22ТЭ10Л.85.23.132-2
1ПрименяемостьТепловоз 2ТЭ10Л
2Модуль торцевойms=5
3Тип зубакруговой
4Число зубьевz=23z=25
5Угол наклона зубаβ=33°53’20”
6Угол зацепленияα=20°
7Направление зубаЛевоеПравое
8Степень точности по ГОСТ 1643-818-Х
9Масса, кг1,41,6
10МатериалСталь 20Х
11Гарантийный срок12 месяцев со дня отгрузки

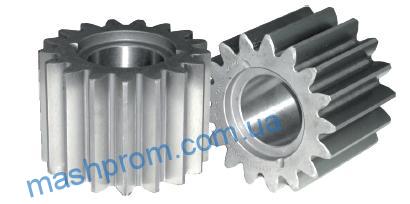

Шестерня Т328.37.10.01 применяется в приводе тяговых электродвигателей.

Шестерня Т328.37.10.01

Шестерня Т328.37.10.01

Технические характеристики

№ п/пНаименование параметраТ328.37.10.01
1ПрименяемостьЭлектровоз  ЧМЭ-3
2Модуль нормальныйmn=10
3Тип зубапрямозубый
4Коэффициент высоты головкиha=0,8
5Коэффициент радиального зазораc=0,346
6Число зубьевz=15
7Угол зацепленияα=20°
8Угол  наклона зубаβ=0°
9Коэффициент смещениях=0,32
10Степень точности по ГОСТ 1643-818-А
11Масса, кг14
12Материал20ХН3А
13Гарантийная наработкаПри соблюдении потребителем

правил эксплуатации – 700 тыс.км.

Шестерня 2ТЭ10Л.30.58.123-02 применяется в приводе тяговых электродвигателей.

Шестерня 2ТЭ10Л.30.58.123-02

Шестерня 2ТЭ10Л.30.58.123-02

Технические характеристики

№ п/пНаименование параметра2ТЭ10Л.30.58.123-02
1ПрименяемостьТепловоз  2ТЭ10Л
2Модуль нормальныйmn=10
3Тип зубапрямозубый
4Число зубьевz=17
5Угол наклона зубаβ=0°
6Коэффициент смещениях=0,505
7Степень точности по ГОСТ 1643-818А
8Масса, кг17,5
9Материал20ХН3А
10Гарантийный срок12 месяцев со дня отгрузки

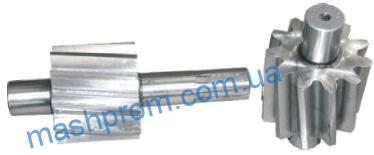

Шестерни ведущая Д50.12.003 и ведомая Д50.12.004 применяются в масляном насосе дизеля Д50.

Шестерни ведущая Д50.12.003 и ведомая Д50.12.004

Шестерни ведущая Д50.12.003 и ведомая Д50.12.004

Технические характеристики

№ п/пНаименование параметраВедущая Д50.12.003Ведомая Д50.12.004
1ПрименяемостьДизель Д50
2Модуль торцевойms=7,0727
3Тип зубаэвольвентный
4Число зубьевz=11
5Угол наклона зубаβ=8˚13’23”
6Угол зацепленияα=25°
7Направление зубаПравоеЛевое
8Степень точности по ГОСТ 1643-818-Х
9Масса, кг3,553,175
10МатериалСталь 12ХН3А
11Гарантийный срок12 месяцев со дня отгрузки

Шестерни ведущая 2Д50.12.4-003 и ведомая 2Д50.12.4-004 применяются в дизеле 2Д50.

Шестерни ведущая 2Д50.12.4-003 и ведомая 2Д50.12.4-004

Шестерни ведущая 2Д50.12.4-003 и ведомая 2Д50.12.4-004

Технические характеристики

№ п/пНаименование параметраВедущая 2Д50.12.4-003Ведомая 2Д50.12.4-004
1ПрименяемостьДизель 2Д50
2Модуль нормальныйmn=7
3Тип зубакосозубый
4Ширина зубчатого венца, мм118
5Число зубьевz=11
6Угол наклона зубаβ=8˚13’23”
7Угол зацепленияα=25°46’
8Направление зубаПравоеЛевое
9Размеры, длина, мм272218
10Масса, кг5,234,885
11МатериалСталь 12ХН3А
12Гарантийный срок12 месяцев со дня отгрузки

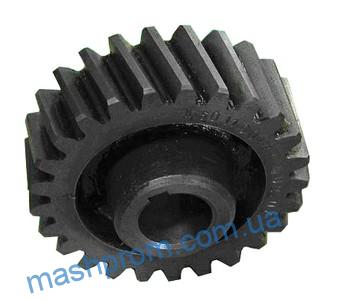

Шестерни Д50.11.004-К и Д50.11.004-1 применяются в приводе водяного насоса Д50.11СБ дизеля Д50.

Шестерни Д50.11.004-К и Д50.11.004-1

Шестерни Д50.11.004-К и Д50.11.004-1

Технические характеристики

№ п/пНаименование параметраД50.11.004-КД50.11.004-1
1ПрименяемостьДизель Д50
2Модуль торцевойms=5,176
3Число зубьевz=25
4Тип зубакосозубый
5Угол наклона зубаβ=15˚
6Угол зацепленияα=20°
7Направление зубаЛевое
8Коэффициент смещениях=0
9Степень точности по ГОСТ 1643-819
10Посадочный диаметрD=25ПD=36П
11Масса, кг4,6
12МатериалЧугун СЧ-25
13Гарантийный срок12 месяцев со дня отгрузки

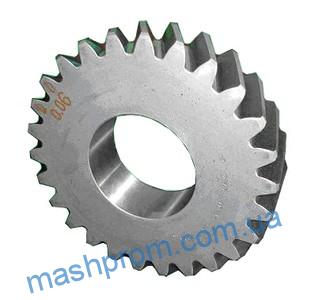

Шестерни 8ТС.240.028-01 и 8ТС.240.028-02 применяются в тяговой передаче электровозов ЭП-1.

Шестерни 8ТС.240.028-01 и 8ТС.240.028-02

Шестерни 8ТС.240.028-01 и 8ТС.240.028-02

Технические характеристики

№ п/пНаименование параметра8ТС.240.028-018ТС.240.028-02
1ПрименяемостьЭлектровоз  ЭП-1
2Модуль нормальныйmn=10
3Тип зубакосозубый
4Число зубьевz=26
5Угол наклона зубаβ=24°37’12”
6Направление зубаПравоеЛевое
7Угол зацепленияα=20°
8Торцевой коэффициент коррекции0,235
9Степень точности по ГОСТ 1643-817-6-6-В
10Масса, кг25,6
11Материал20ХН3А
12Гарантийная наработкаПри соблюдении потребителем правил эксплуатации – 700 тыс.км.

Шестерни ведущая 2Д50.12.003 и ведомая 2Д50.12.004 применяются в дизеле 2Д50.

Технические характеристики

№ п/пНаименование параметра2Д50.12.0032Д50.12.004
1ПрименяемостьДизель 2Д50
2Модуль нормальныйmn=7
3Тип зубакосозубый
4Число зубьевz=11
5Угол наклона зубаβ=8°13’23”
6Направление зубаПравоеЛевое
7Угол зацепленияα=25°
8Ширина зубчатого венца100
9Масса, кг4,554,175
10МатериалСталь 12ХН3А
11Гарантийный срок12 месяцев со дня отгрузки

Шестерня Д100.37.106-1 применяется в приводе воздуходувки дизеля 2Д100.

Технические характеристики

№ п/пНаименование параметраД100.37.106-1
1ПрименяемостьДизель 2Д100
2Модуль нормальныйmn=5
3Тип зубаэвольвентный
4Число зубьевz=50
5Угол наклона винтовой линииβ=16˚28’59”
6Угол зацепленияα=20°
7Направление винтовой линииПравое
8Коэффициент смещениях=0
9Масса, кг24
10МатериалСталь 45ХН
11Гарантийный срок12 месяцев со дня отгрузки

Шестерни ведущая Д100-37-030-1 и ведомая Д100-37-033-2 применяются в воздуходувке дизеля 2Д100.

Технические характеристики

№ п/пНаименование параметраД100-37-030-1Д100-37-033-1
1ПрименяемостьДизель 2Д100
2Модуль нормальныйmn=3,75
3Тип зубаэвольвентный
4Число зубьевz=85
5Угол наклона зубаβ=15°07’57”
6Направление зубаЛевоеПравое
7Угол зацепленияα=20°
8Масса, кг22,5717,75
9МатериалСталь 45ХН
10Гарантийный срок12 месяцев со дня отгрузки

Шестерни ведущая Д100.12.001-3 СБ и ведомая Д100.12.002 СБ применяются в дизеле 2Д100.

Технические характеристики

№ п/пНаименование параметраД100.12.001-3 СБД100.12.002 СБ
1ПрименяемостьДизель 2Д100
2Модуль нормальныйmn=9,5
3Тип зубаэвольвентный
4Число зубьевz=10
5Угол наклона зубаβ=13°00’10”
6Угол зацепленияα=22°30’
7Масса, кг1312,6
8МатериалСталь 12ХН3А
9Гарантийный срок12 месяцев со дня отгрузки

Шестерня Д100.26.112 применяется в дизеле 2Д100.

Технические характеристики

№ п/пНаименование параметраД100.26.112
1ПрименяемостьДизель 2Д100
2Модуль нормальныйmn=3,75
3Тип зубаэвольвентный
4Число зубьевz=45
5Угол наклона зубаβ=28°04’21”
6Коэффициент смещениях=0
7Угол зацепленияα=20°
8Степень точности8-8-6 bh
9Масса, кг6,7
10МатериалСталь 38ХС
11Гарантийный срок12 месяцев со дня отгрузки

Шестерня Д100.26.004 применяется в приводе масляного насоса дизеля 2Д100.

Технические характеристики

№ п/пНаименование параметраД100.26.004
1ПрименяемостьДизель 2Д100
2Модуль нормальныйmn=3,75
3Число зубьевz=45
4Угол наклона зубаβ=28°4’21”
5Угол зацепленияα=20°
6Направление винтовой линиилевое
7Коэффициент высоты зубаha=0,8
8Масса, кг4,9
9МатериалСталь 38ХС
10Гарантийный срок12 месяцев со дня отгрузки

Поводок зубчатый Д100.12.009-5 применяется в дизеле Д100.

Технические характеристики

№ п/пНаименование параметраД100.12.009-5
1ПрименяемостьДизель Д100
2Модуль нормальныйmn=1,75
3Число зубьевz=40
4Угол наклона зубаβ=0°
5Угол зацепленияα=20°
6Степень точности по ГОСТ 1643-81Ст 8
7Масса, кг0,42
8МатериалСталь 38ХС
9Гарантийный срок12 месяцев со дня отгрузки

Шестерни ведущая 9Д100.12.006.1 и ведомая 9Д100.12.007 применяются в дизеле 9Д100.

Технические характеристики

№ п/пНаименование параметраВедущая 9Д100.12.006.1Ведомая 9Д100.12.007
1ПрименяемостьДизель 9Д100
2Модуль нормальныйmn=9,5
3Тип зубаэвольвентный
4Число зубьевz=10
5Угол наклона зубаβ=13˚00’10”
6Угол зацепленияα=22°30’
7Направление зубаЛевоеПравое
8Масса, кг15,514,9
9МатериалСталь 40Х
10Гарантийный срок12 месяцев со дня отгрузки

Шестерня 9Д100.26.027 применяется в дизеле 2Д100.

Технические характеристики

№ п/пНаименование параметра9Д100.26.027
1ПрименяемостьДизель 9Д100
2Модуль нормальныйmn=3,75
3Тип зубаэвольвентный
4Коэффициент высоты зубаha=0,8
5Число зубьевz=45
6Угол наклона винтовой линииβ=28˚4’21”
7Угол зацепленияα=20°
8Направление  винтовой линииЛевое
9Масса, кг4,9
10МатериалСталь 38ХС
11Гарантийный срок12 месяцев со дня отгрузки

Шестерни ведущая 9Д100.26.014 и ведомая 9Д100.26.015 применяются в дизеле 2Д100.

Технические характеристики

№ п/пНаименование параметраВедущая 9Д100.26.014Ведомая 9Д100.26.015
1ПрименяемостьДизель 9Д100
2Модуль нормальныйmn=3
3Число зубьевz=16
4Угол наклона зубаβ=45˚
5Угол зацепленияα=20°
6Направление зубаЛевое
7Масса, кг0,751,0
8Степень точности по ГОСТ 1643-819-9-7Е
9Диаметр посадочного отверстияD=45D=30
10МатериалСталь 12ХНЗА
11Гарантийный срок12 месяцев со дня отгрузки

Шестерни ведущая 9Д100.70.028 и ведомая 9Д100.70.029 применяются в дизеле 9Д100.

Технические характеристики

№ п/пНаименование параметраВедущая 9Д100.70.028Ведомая 9Д100.70.029
1ПрименяемостьДизель 9Д100
2Модульm=7
3Число зубьевz=11
4Угол зацепленияα=25°
5Направление зубаправоеЛевое
6Коэффициент смещениях=0
7Масса, кг3,553,175
8МатериалСталь 20ХГР
9Гарантийный срок12 месяцев со дня отгрузки

Шестерня с втулкой 9Д100.37.035 СБ применяется в дизеле 9Д100.

Технические характеристики

№ п/пНаименование параметра9Д100.37.035 СБ
1ПрименяемостьДизель 9Д100
2Модуль торцевойms=5,165289
3Число зубьевz=92
4Угол наклона винтовой линииβ=14˚32’01”
5Угол зацепленияα=20°
6Направление зубаЛевое
7Масса, кг38,1
8МатериалСталь 45ХН
9Гарантийный срок12 месяцев со дня отгрузки

Валик с конической шестерней Д50.34.007 и коническая шестерня Д50.34.011 применяются в дизеле Д50.

Технические характеристики

№ п/пНаименование параметраД50.34.007Д50.34.011
1ПрименяемостьДизель Д50
2Модуль торцовыйms=4,25
3Тип зубаэвольвентный
4Число зубьевz=15z=34
5Угол наклона зубаβ=29˚39’
6Угол зацепленияα=20°
7Направление винтовой линииправоеЛевое
8Степень точностиСт 8-Х
9Масса, кг3,42,89
10МатериалСталь 12ХН3А
11Гарантийный срок12 месяцев со дня отгрузки

Шестерни Д50.27.063-1 и Д50.27.080-1 применяются в приводе регулятора топливного насоса дизеля Д50.

Технические характеристики

№ п/пНаименование параметраД50.27.063-1Д50.27.080-1
1ПрименяемостьДизель Д50
2Модуль нормальныйmn=2
3Тип зубаэвольвентный
4Число зубьевz=27z=61
5Угол наклона зубаβ=0˚
6Угол зацепленияα=20˚
7Коэффициент смещениях=0
8Масса, кг0,83,32
9МатериалСталь 38ХССталь 40
10Гарантийный срок12 месяцев со дня отгрузки

Шестерни Д50.27.064 и Д50.27.223 применяются в приводе регулятора топливного насоса дизеля Д50.

Технические характеристики

№ п/пНаименование параметраД50.27.064Д50.27.223
1ПрименяемостьДизель Д50
2Модуль торцевойms=3
3Тип зубаПрямозубый конический
4Число зубьевz=33z=23
5Угол зацепленияα=20˚
6Коэффициент смещениях=0
7Масса, кг0,740,585
8МатериалСталь 40
9Гарантийный срок12 месяцев со дня отгрузки

Шестерни 8ТН.240.217 и 8ТН.240.218 применяются в тяговой передаче электровоза ВЭлНИИ.

Технические характеристики

№ п/пНаименование параметра8ТН.240.2178ТН.240.218
1Применяемостьэлектровоз  ВЭлНИИ
2Модуль торцевойms=10
3Тип зубакосозубый
4Число зубьевz=21
5Угол наклона зубаβ=24˚34’
6Угол зацепленияα=20°
7Степень точности по ГОСТ 1643-818А
8Коэффициент смещениях=0,323
9Направление зубаЛевоеПравое
10Масса, кг29,1
11МатериалСталь 20ХН3А
12Гарантийная наработкаПри соблюдении потребителем правил эксплуатации – 700 тыс.км.

Шестерни ведущая 2Д100.70.024 и ведомая 2Д100.70.025 применяются в дизеле 2Д100.

Технические характеристики

№ п/пНаименование параметра2Д100.70.0242Д100.70.025
1ПрименяемостьДизель 2Д100
2Модульm=7
3Число зубьевz=11
4Угол наклона зубаβ=8˚13’23”
5Угол зацепленияα=25°
6Ширина зубчатого венца40
7Степень точности8-В
8Направление зубаПравоеЛевое
9Масса, кг3,22,6
10МатериалСталь 12ХН2
11Гарантийный срок12 месяцев со дня отгрузки

Шестерня ведущая 2Д100.76.012 применяется в дизеле 2Д100.

Технические характеристики

№ п/пНаименование параметра2Д100.76.012
1ПрименяемостьДизель 2Д100
2Модульm=7
3Число зубьевz=11
4Угол зацепленияα=25°
5Степень точности8-В
6Направление зубаПравое
7Масса, кг3,2
8МатериалСталь 12ХН2
9Гарантийный срок12 месяцев со дня отгрузки

Шестерня 2ТЭ10Л.85.15.133 применяется в тепловозе 2ТЭ10Л.

Технические характеристики

№ п/пНаименование параметра2ТЭ10Л.85.15.133
1ПрименяемостьТепловоз 2ТЭ10Л
2Модульm=2
3Тип зубапрямозубый
4Угол наклона зубаβ=0˚
5Число зубьевz=47
6Угол профиляα=20°
7Степень точности по ГОСТ 1643-818-Х
8Масса, кг0,4
9МатериалСталь 45
10Гарантийный срок12 месяцев со дня отгрузки

Шестерня 2ТЭ10Л.85.15.221-1 применяется в тепловозе 2ТЭ10Л.

Технические характеристики

№ п/пНаименование параметра2ТЭ10Л.85.15.221-1
1ПрименяемостьТепловоз 2ТЭ10Л
2Модульm=3
3Тип зубапрямозубый
4Угол наклона зубаβ=0˚
5Число зубьевz=56
6Степень точности по ГОСТ 1643-817-6-6-Х
7Масса, кг3,7
8МатериалСталь 20Х
9Гарантийный срок12 месяцев со дня отгрузки

Шестерня ТЭ2.62.034 применяется в приводе скоростомера тепловоза ТЭ2.

Технические характеристики

№ п/пНаименование параметраТЭ2.62.034
1ПрименяемостьТепловоз ТЭ2
2Модуль торцевойms=3
3Тип зубапрямозубый конический
4Угол зацепленияα=0˚
5Число зубьевz=17
6Коэффициент смещениях=0
7Масса, кг0,37
8МатериалСталь 40
9Гарантийный срок12 месяцев со дня отгрузки

Шестерня 10Д100.37.182 применяется в приводе воздуходувки дизеля 10Д100.

Технические характеристики

№ п/пНаименование параметра10Д100.37.182
1ПрименяемостьДизель 10Д100
2Модуль нормальныйmn=4
3Тип зубаэвольвентный
4Угол зацепленияα=20˚
5Угол наклона зубаβ=0˚
6Число зубьевz=82
7Коэффициент смещениях=-0,3736
8Масса, кг20,7
9МатериалСталь 12ХНЗА
10Гарантийный срок12 месяцев со дня отгрузки
«
»
62 queries in 0,140 seconds.
