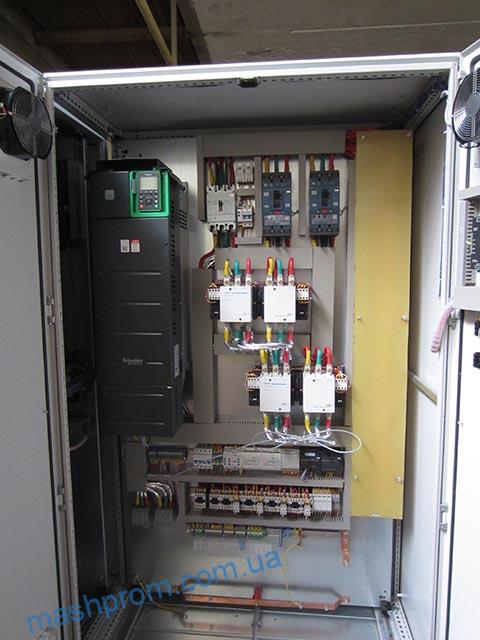

Шкафы управления скважинными насосами ШУСН «стандарт» предназначены для каскадного пуска или останова скважинных насосов, с мощностью двигателей от 0,75 до 30кВт и с количеством агрегатов до шести, в зависимости от уровней в накопительном резервуаре.
Регулирование: по показаниям гидростатических и (или) поплавковых датчиков. Станция управления на основе таких шкафов может быть интегрирована в любые SCADA-системы на уровне беспотенциальных («сухих») контактов.

Режимы работы

• Основной режим автоматического управления
• Режимы функционального резерва
• Прямого включения (ручной пуск)

Отличительные особенности

В качестве источников информации о величине определяющего параметра (ОП) используют четыре датчика уровня: два гидростатических аналоговых и два поплавковых.
Использование в составе насосной станции обеспечивает:

• Возможность программирования промежуточных уровней пуска/останова насосов (до 6)
• Аварийный пуск/останов всех насосов
• Возможность организации и быстрой настройки различных схем включения датчиков уровня:
  1. Два (или один) аналоговых датчика гидростатического давления и два поплавковых датчика
  2. Два аналоговых датчика гидростатического давления
  3. Два поплавковых датчика
• Сохранение работоспособности системы при возникновении отказов трех из четырех датчиков уровня
• Программируемые от панели БУК, алгоритмы пуска/останова обеспечивают равномерную выработку ресурса всех насосов
• Система предусматривает реализацию любой схемы пуска: прямой, звезда-треугольник, софтстартер (устройство плавного пуска)

Автоматика насосов восстанавливает свой режим работы после каждого отключения электроэнергии при условии нахождения её в режиме автоматического управления.
Шкаф управления насосами комплектуется измерителем параметров потребляемой электроэнергии.
Каждый из доступных насосов может быть штатно включен/отключен оператором как с панели шкафа управления насосами в любом из режимов работы системы, так и с удаленного автоматизированного рабочего места (АРМ) диспетчера.

Шкаф управления насосами позволяет организовать удаленное автоматизированное рабочее место оператора одним из способов:

• Размещением блока управления на рабочем месте оператора удаленно от аппаратной части комплекса
• Выполнением функций управления и обмена информацией по линии связи от удаленного компьютера автоматизированного рабочего места оператора и блоком управления комплекса

Удаленный доступ к шкафу автоматики насосов реализуется через прямое соединение, сети GSM, GPRS, Ethernet или по радиолинии.
Программное обеспечение позволяет дистанционно:

• Получать достоверную информацию о работе насосной станции
• Управлять системой
• Программировать параметры системы
• Получать архивы отказов, состояний, параметров
• Передавать архивы параметров, состояний и отказов в общую SCADA-систему предприятия

При работе по схеме поддержания давления в напорной магистрали для управления скважинными насосами применяются комплексы регулирования КРН сери «профи» или «комфорт».
Автоматика насосов может быть интегрирована в любые SCADA-системы по протоколу Modbus, CAN, UniOPC или на уровне беспотенциальных контактов без аппаратного и программного расширения.
