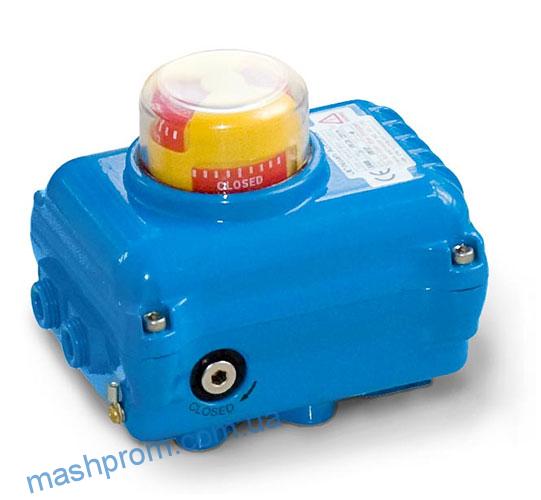

Электроприводы NA (SA) используются в качестве электропривода трубопроводной арматуры четверть оборотного действия. Применяются также в системах АСУ ТП.
В качестве двигателя применяется малоинерционный асинхронный электродвигатель с высоким стартовым моментом со встроенной термической защитой. В серии электроприводов NA могут быть применены однофазные двигатели на 220В, трехфазные двигатели на 380В и двигатели постоянного тока на 24В. Присутствует функция двигателя — реверсивный режим работы электропривода. Режим самоторможения обеспечивает червячный редуктор — отсутствует тормоз двигателя.
Все приводы снабжаются ручным дублером, то есть присутствует возможность ручного управления.
СОСТАВ
- Датчик положения реостатный (опция)
- Датчик положения (опция)
- Позиционер (опция)
- Пульт местного управления (опция)
- Пульт местного управления во взрывозащищенном исполнении (опция)
- Электромагнитный пускатель (опция)
Электроприводы выпускаются во взрывозащищенном исполнении ExdIIBT 4 с IP67 или ЕЕх dIIBT 4 по международному стандарту NEMKO.
Исполнения
| NA-06 | NA-09 | NA-15 | NA-19 | NA-28 | NA-38 | NA-50 | NA-60 | NA-80 | NA-100 | NA-150 | NA-200 | NA-250 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Напряжение, Вольт | 220/380 | ||||||||||||
| Время хода на 90 г,сек стандартное | 17 | 17 | 20 | 20 | 24 | 24 | 24 | 29 | 29 | 29 | 87 | 87 | 87 |
| Время хода на 90г,сек быстроходное | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 12 | 12 | 12 | — | — | — |
| Макс.усилие при запорном режиме, Нм | 50 | 90 | 150 | 190 | 280 | 380 | 500 | 600 | 800 | 1000 | 1500 | 2000 | 2500 |
| ПВ | 75% | ||||||||||||
| Защита от внешних воздействий (IP) | IP 67 | ||||||||||||
| Рабочий ход, град | 90-270-300 | ||||||||||||
| Рабочая темпер, С | -20 +70 | ||||||||||||
| Пониженные рабочие температуры С | -40 +70 | ||||||||||||
| Сверхнизкие рабочие температуры С | -60 +50 | ||||||||||||
| Ограничитель момента | мех. | ||||||||||||
| Ограничители положения | мех. | ||||||||||||
| Нагр. элемент, Вт | 20 | ||||||||||||
| Посадочные размеры | ISO 5211 (F07) | ISO 5211 (F07) | ISO 5211 (F07, F10) | ISO 5211 (F07, F10) | ISO 5211 (F10, F12) | ISO 5211 (F10, F12) | ISO 5211 (F10, F12) | ISO 5211 (F12, F14) | ISO 5211 (F12, F14) | ISO 5211 (F12, F14) | ISO 5211 (F14, F16) | ISO 5211 (F14, F16) | ISO 5211 (F14, F16) |
| Вес, кг | 11 | 11 | 12 | 13 | 17 | 18 | 19 | 22 | 23 | 25 | 68 | 70 | 70 |
