ЭМА многоканальный дефектоскоп OKO-22M-EMA разработан в виде независимого прибора с подключением к персональному компьютеру посредством канала Ethernet, это позволяет подсоединить несколько ЭМа дефектоскопов к ПК через Switch. Такая возможность позволяет компоновать целые многоканальные системы ЭМА неразрушающего контроля.

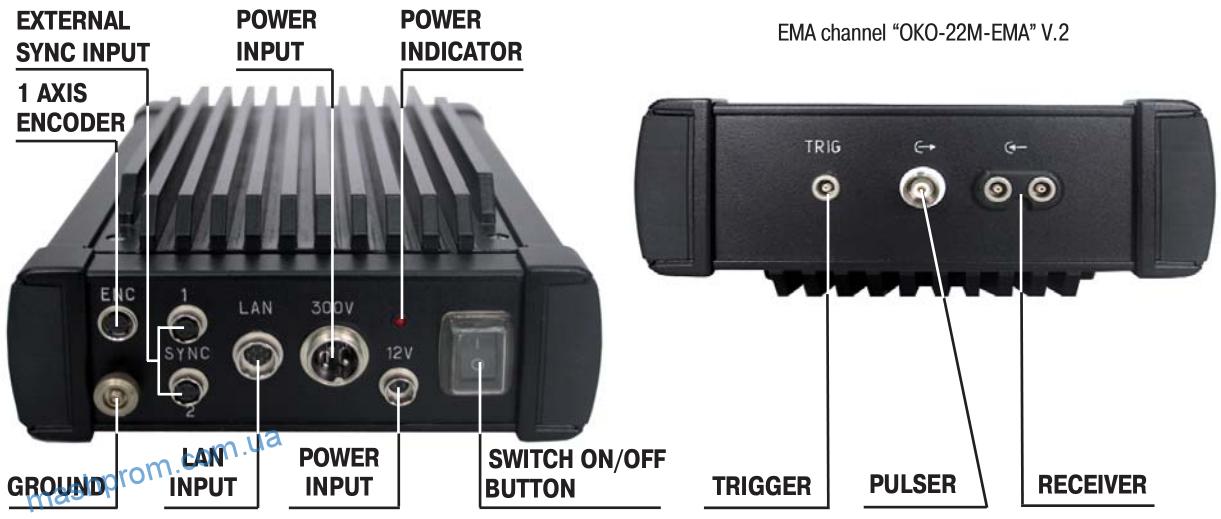

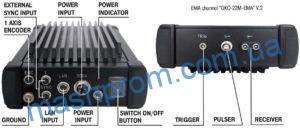

Рис.1. ЭМА канал «ОКО-22M-EMA»

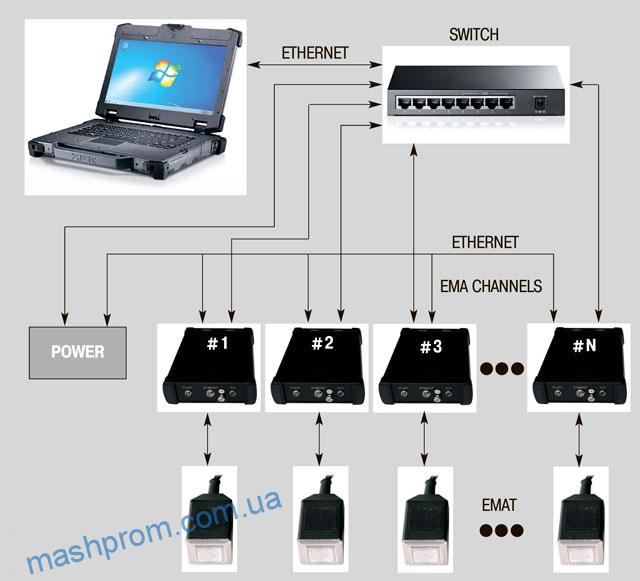

Рис.2. Структурная схема подключения ЭМА каналов

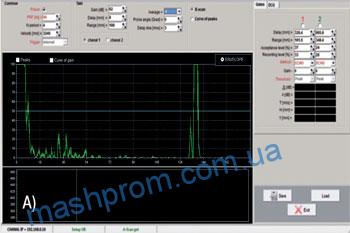

выявление плоскодонного отражателя диаметром 2 мм на глубине 136 мм (ЭМАП 0° 4 МГц, контроль прутка диаметром 140 мм)

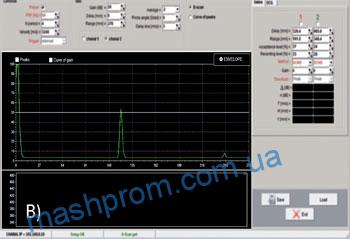

выявление паза глубиной 0,5 мм и протяженностью 10 мм (ЭМАП 45° 2 МГц, контроль прутка диаметром 140 мм)
Перечень ЭМАП:
ЭМАП | Частота, МГц | Угол ввода | Размеры рабочей поверхности, мм | Разъем, тип | Кабель подключения |
EMAT0.5-0 | 0.5 | 0 | 20×20 | 2Lemo00/BNC | в конструктиве |
EMAT1-0 | 1.0 | 0 | 20×20 20×20 | 2Lemo00/BNC 2Lemo00/BNC | в конструктиве в конструктиве |
EMAT1-90 | 1.0 | 90 | 20×20 | 2Lemo00/BNC | в конструктиве |
EMAT2-0 | 2.0 | 0 | 20×20 20×20 20×20 | 2Lemo00/BNC 2Lemo00/BNC 2Lemo00/BNC | в конструктиве в конструктиве в конструктиве |
EMAT4-0 | 4.0 | 0 | 20×20 20×20 20×20 | 2Lemo00/BNC 2Lemo00/BNC 2Lemo00/BNC | в конструктиве в конструктиве в конструктиве |
EMAT5-0 5.0 | 5.0 | 0 | 20×20 | 2Lemo00/BNC | в конструктиве |
EMAT5-45 | 5.0 | 45 | 20×20 | 2Lemo00/BNC | в конструктиве |
EMAT6-0 | 6.0 | 0 | 20×20 | 2Lemo00/BNC | в конструктиве |
EMAT8-0 | 8.0 | 0 | 20×20 | 2Lemo00/BNC | в конструктиве |

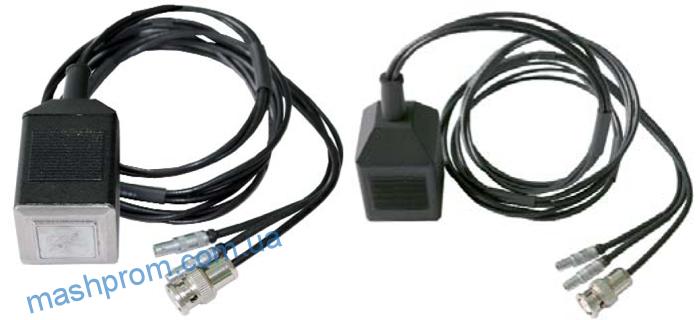

ЭМА преобразователь
Технические характеристики
| Параметр | OKO-22M-EMA V.2 | OKO-22-M-EMA PRO |
| Генератор | ||
| Рабочая частота 0,5, 1, 2, 3, 4, 5, 6 МГц. (доступно до 8 МГц. Выбор частоты зависит от задачи контроля) | 0,5, 1, 2, 3, 4, 5, 6 МГц. (доступно до 8 МГц. Выбор частоты зависит от задачи контроля) | |
| Кол-во периодов | 2-6 | |
| Частота повторений | До 1000 | До 2000 |
| Приемник | ||
| Регулировка усиления | -28 — 68 дБ(шаг 0,1, 1, 2 дБ) | |
| Частотный фильтр | 0,5, 1, 2, 3, 4, 5, 6 МГц | |
| Задержка | 0 — 1000 мм в стали (скорость звука 3230 м/с) | |
| Диапазон | 0 — 1000 мм в стали (скорость звука 3230 м/с) | |
| Кол-во усреднений | 2 / 4 / 8 / 16 / 32 | |
| Вид отображения данных | А-Scan; B-Scan; C-Scan | |
| ВРЧ | ||
| Кол-во точек | До 20 | |
| Минимальный шаг между точками ВРЧ | До 1 мкс | |
| Стробы | ||
| 2 независимых строба для каждого из каналов | ||
| 2 уровня браковки для каждого из стробов | ||
| Подключение к ПК | ||
| Ethernet | ||
| Разъемы | ||
| 2 lemo00 разъема для подключения ЭМАП к приемнику канала | ||
| 1 BNC разъем (1 для 1-го генератора, 2 для 2-го генератора) | ||
| 1 lemo для подключения ДП | ||
| 1 разъем подключения питания | ||
| 1 раъем синхронизации | ||
| IP level | ||
| IP65 | IP65 | |
