ТУ 4215-051-10474265-02
Код по ОКП 42 1522
Руководство по эксплуатации АЖК-3102
Анализатор жидкости кондуктометрический АЖК-3102 предназначен для измерения и контроля удельной электрической проводимости (УЭП) или концентрации растворов.
Области применения: установки водоочистки и водоподготовки.
В молочной промышленности может использоваться в качестве сигнализатора раздела фаз: вода-молоко, вода-моющий раствор и др.
Прибор состоит из датчика и измерительного прибора (ИП).
| Наименование параметра | Значение параметра |
| Диапазон измерения | (0…10); (0…100); (0…1000) мкСм/см |
| — | (0…5); (0…50); (0…500) мг/л NaCl |
| — | по заказу от (0…5) до (0…20) мСм/см |
| Предел допускаемого значения основной приведенной погрешности | 2,0 или 4,0% |
| Диапазон измерения температур | (0…100) ºС |
| Диапазон температур анализируемой жидкости | (5…95) ºС |
| Температура приведения и температурный коэффициент термокомпенсации | устанавливаются программно |
| Материал датчика | 12X18Н10Т |
| Вязкость анализируемой жидкости | не более 0,2 Па*с |
| Давление анализируемой жидкости | не более 1,6 МПа |
| Расход анализируемой жидкости | не более 100 л/ч |
| Степень защиты датчика от воды и пыли | |
| — по ГОСТ 14254 | IP65 |
| Устойчивость датчика к механическим воздействиям | |
| — по ГОСТ 12997 | V2 |
| Тип датчика | проточно-погружной |
| Вес датчика | не более 0,1 кг |
| Индикатор | светодиодный четырехразрядный семисегментный |
| Цвет индикатора | зеленый или красный |
| Сигнализация заданного уровня | по УЭП и температуре или два по УЭП |
| Параметры выходных сигналов | |
| — аналоговый | (0…5) мА или (4…20) мА (по заказу) |
| — дискретные (2 реле) | переключающий «сухой контакт», 240 В, 3 А |
| Длина трехпроводной линии связи | |
| — от датчика до ИП | не более 10 м |
| Напряжение питания | ~220 В, 50 Гц |
| Потребляемая мощность | не более 7 ВА |
| Климатическое исполнение ИП | УХЛ 4.2*, но при температуре (5…50) ºС |
| Устойчивость к механическим воздействиям | |
| — по ГОСТ 12997 | N2 |
| Габаритные размеры ИП | 96×48×120 мм |
| Вес ИП | не более 0,6 кг |
Примечания:
1) Температура приведения (в градусах Цельсия) и температурный коэффициент (в % на градус) устанавливается программно.
2) Программнная калибровка прибора и изменение параметров входных и ыходных
сигналов
3) Измерительный прибор имеет гальваническую развязку между входом и выходом
Габаритные размеры
 |

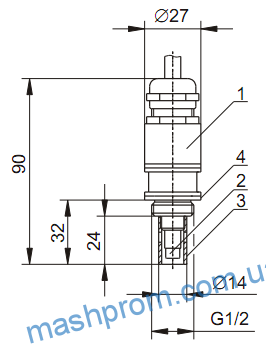

Датчик проточный: |
 |

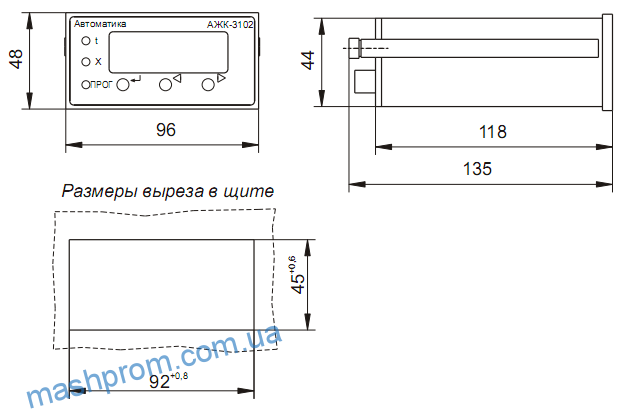

Измерительный прибор |

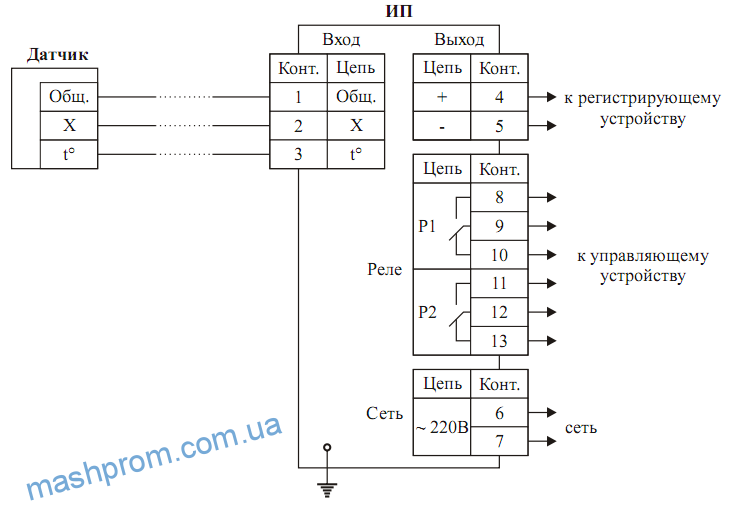

Схема подключения
Подключение датчика
