Руководство по эксплуатации АЖК-3122
Промышленный анализатор жидкости АЖК-3122 представляет собой двухканальное средство измерений и состоит из двух первичных преобразователей (ПП) удельной электрической проводимости (УЭП) активного типа1) и двухканального измерительного прибора (ИП).
АЖК-3122 обеспечивает цифровую индикацию значений основных измеряемых параметров и температуры, преобразование их в пропорциональные значения унифицированных выходных сигналов постоянного тока, обмен данными по цифровому интерфейсу RS485, сигнализацию о выходе измеряемых параметров за пределы заданных значений, а также архивирование и графическое отображение результатов измерений.
Область применения: теплоэнергетика, химическая, нефтехимическая, целлюлозно-бумажная и другие отрасли промышленности.
| Наименование параметра | Значение параметра |
| Количество измерительных каналов | 2 |
| Измеряемые параметры по каждому каналу | УЭП и температура |
| Диапазон измерений УЭП в зависимости от типа ПП (задаётся программно): | |
| — АЖК-3122.1 | (0…1), (0…10), (0…100), (0…1000) мкСм/см |
| — АЖК-3122.2 | (0…1), (0…10), (0…100), (0…1000) мСм/см |
| Диапазон измерений температуры анализируемой среды | (+5…+95) ºС 2) |
| Тип датчика ПП | проточный или погружной |
| Предел допускаемого значения основной приведённой погрешности | не более ±2 % |
| Предел допускаемого значения абсолютной погрешности при измерении температуры (не более): | |
| — в диапазоне температур (0…+50) °С | ±0,5 °С |
| — в диапазоне температур (+50…+100) °С | ±1,0 °С |
| — в диапазоне температур (+100…+200) °С (для исполнения ВТ) | ±2,0 °С |
| Давление анализируемой жидкости: | |
| — АЖК-3122.1, АЖК-3122.2 | не более 1,6 МПа |
| — исполнение ВТ | не более 0,6 МПа |
| Расход анализируемой жидкости (для проточного датчика) | не более 100 л/ч |
| Динамическая вязкость анализируемой жидкости | не более 0,2 Па·с |
| Выходной сигнал ПП | цифровой импульсный токовый |
| Длина трёхпроводной линии связи между ПП и ИП | не более 1000 м |
| Область задания уставок по УЭП и температуре | во всём диапазоне измерений |
| Вид термокомпенсации: | |
| — с учётом температурной зависимости УЭП растворов | |
| — с учётом температурной зависимости УЭП особо чистой воды | |
| Предел допускаемого значения дополнительной приведённой погрешности, вызванной изменением температуры анализируемой жидкости на ±15 °С относительно температуры приведения | не более ±2,0 % (при включённой термокомпенсации) |
| Параметры выходных сигналов ИП: | |
| — два аналоговых постоянного тока, пропорциональных диапазонам измерений УЭП и температуры, гальванически изолированных от входных сигналов | (0…5), (0…20), (4…20) мА (выбираются заказчиком) |
| — цифровой интерфейс | RS485, протокол обмена ModBus RTU |
| — дискретные программируемые (срабатывание по уставкам УЭП или температуры) | четыре реле с переключающими контактами, ~240 В, 3 А |
| Время архивирования | от 4,4 ч до 55 суток |
| Тип индикатора | жидкокристаллический графический |
| Интервал записи в архив | от 1 с до 5 мин. (программируется пользователем) |
| Параметры сетевого питания | ~(100…240) В, (50…60) Гц |
| Потребляемая мощность | не более 15 ВА |
| Материал корпуса ИП | сталь 08Х18Н10Т |
| Материал корпуса ПП: | |
| — тип Д | алюминиевый сплав |
| — тип И | алюминиевый сплав |
| — тип Н | сталь 12Х18Н10Т |
| Материал корпуса ИП: | |
| — навесное исполнение | поликарбонат |
| — щитовое исполнение | алюминиевый сплав |
| Климатическое исполнение: | |
| — ПП | УХЛ 4 |
| — ИП | УХЛ 4.2*, но при температуре (+5…+50) °С |
| Степень защищённости от внешних воздействий по ГОСТ 14254: | |
| — корпус ПП | IP65 |
| — корпус ИП навесного исполнения | IP65 |
| — корпус ИП щитового исполнения | IP65 (по передней панели IP54) |
| Устойчивость к механическим воздействиям по ГОСТ Р 52931: | |
| — ПП | группа V2 |
| — ИП | группа N2 |
| Габаритные размеры ИП: | |
| — щитовое исполнение | (96 × 96 × 132) мм |
| — навесное исполнение | (175 × 190 × 112,5) мм |
| Масса: | |
| — ПП с проточным датчиком | не более 2 кг |
| — ИП | не более 1 кг |
1) В АЖК-3122 предусмотрена возможность программно переключать каналы на работу с первичными преобразователями прибора рН-4121.
2) По особому заказу датчик анализатора может быть изготовлен на температуру до 150 ºС (исполнение ВТ).
Габаритные размеры
 |

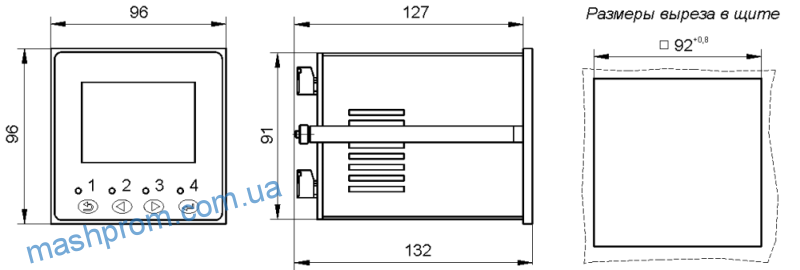

Рис. 1. Габаритные и монтажные размеры измерительного преобразователя АЖК-3122 щитового исполнения |
 |

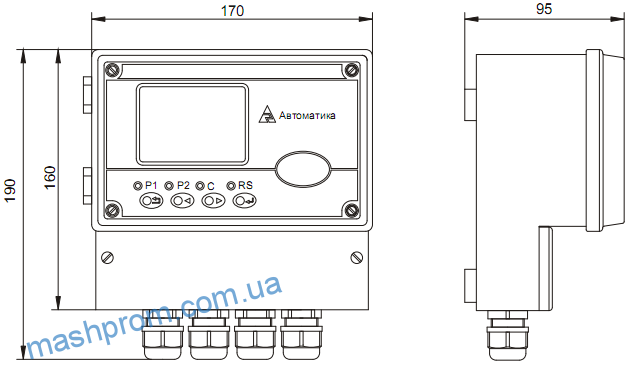

Рис. 2. Габаритные размеры измерительного преобразователя АЖК-3122 настенного исполнения |
 |

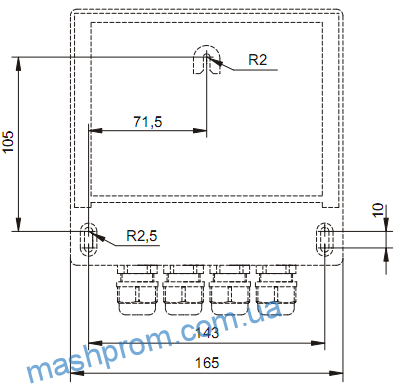

Рис. 3. Монтажные и присоединительные размеры измерительного преобразователя АЖК-3122 настенного исполнения |
Схема подключения
 |

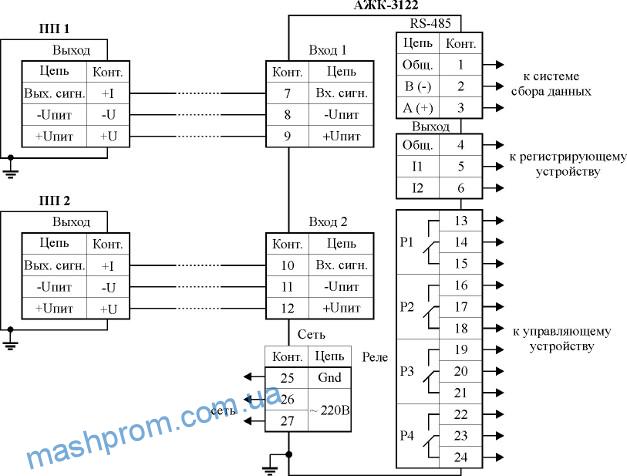

Рис. 1. Схема подключения первичных преобразователей к измерительному прибору АЖК-3122 щитового исполнения |
 |
Рис. 2. Схема подключения первичных преобразователей к измерительному прибору АЖК-3122 навесного исполнения |
