ТУ 4215-095-10474265-2006
Код по ОКП 42 1522
Руководство по эксплуатации АН-7101
Анализатор натрия НА-7101 в комплекте с ионоселективным электродом и комбинированным рН-электродом предназначен для измерения активности ионов натрия (рNa) или массовой концентрации ионов натрия (CNa) и температуры (Т) водных сред.
Анализатор обеспечивает цифровую индикацию и графическое отображение измеренных значений показателей pNa, рН, концентрации ионов натрия и температуры, их пропорциональное преобразование в аналоговые выходные сигналы постоянного тока, обмен данными с компьютером по цифровому интерфейсу RS-485, сигнализацию о выходе измеряемых параметров за пределы заданных значений, а также архивирование измеренных параметров.
Корпус прибора выполнен из ударопрочного полистирола и предназначен для навесного монтажа.
Для анализа водных сред анализатор комплектуется гидропанелью ГП-7101, которая предназначена для предварительной подготовки контролируемого раствора: фильтрации и стабилизации расхода через измерительную ячейку, а также для настройки анализатора натрия по буферным растворам.
Область применения: атомная энергетика, теплоэнергетика, химическая, нефтехимическая, пищевая и другие отрасли промышленности.
| Наименование параметра | Значение параметра |
| Диапазон измерений ионов натрия: | |
| — активность ионов натрия pNa | (2,36…9,36) ед. pNa |
| — концентрация ионов натрия CNa | (0,3…100 000) мкг/дм3 |
| Диапазон измерений рН | (0…14) ед. рН |
| Диапазон измерений температуры анализируемой среды | (0…50) °С |
| Диапазон измерений (выбирается автоматически): | Pt100 |
| Тип индикатора | жидкокристаллический графический |
| Предел допускаемого значения основной абсолютной погрешности: | |
| — при измерении pNa | не более ±0,05 pNa |
| — при измерении рН | не более ±0,1 pH |
| — при измерении температуры | ±0,3 °С |
| Длина линии связи между электродной системой и ИП | не более 2 м |
| Параметры выходных сигналов ИП: | |
| — два аналоговых | (0…5), (0…20), (4…20) мА (программируются пользователем) |
| — цифровой | RS-485, протокол обмена ModBus RTU (параметры задаются программно) |
| — 8 дискретных (с блоком вывода БВД-8) | переключающий «сухой контакт», 240 В, 3 А |
| Область задания уставок по pNa, pH и температуре | во всём диапазоне измерений |
| Режимы термокомпенсации в диапазоне температур (0…50) °С | автоматический и ручной с учетом температурной зависимости эдс электродных систем |
| Интервал записи в архив | 1 с |
| Время архивирования | до 1 года |
| Напряжение питания | ~ 220 В, 50 Гц |
| Потребляемая мощность | не более 10 ВА |
| Степень защищённости от внешних воздействий по ГОСТ 14254 | IР65 |
| Материал корпуса | полистирол |
| Климатическое исполнение по ГОСТ Р 52931-2008 | В4 |
| Устойчивость к механическим воздействиям по ГОСТ Р 52931-2008 | L3 |
| Масса | не более 1,6 кг |
Габаритные размеры

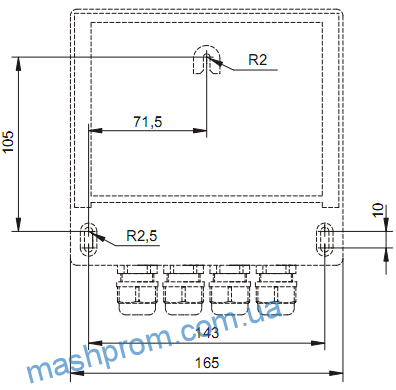

Установочные размеры для монтажа измерительного прибора АН-7101
