Клапан с пропорциональным регулированием работает в следующих режимах: «закрыто» (при обесточенной электромагнитной катушке); «номинальный расход» (напряжение подано на электромагнит и электропривод заслонки; установка расхода производится с помощью установки концевых выключателей на электроприводе).
Технические характеристики
| Номинальная мощность, Вт | Напряжение питания, В | Потребляемый ток, мА |
|---|---|---|
| 80 | 220 (50 Гц) | 450 |
| 120 | 650 | |
| 130 | 610 | |
| 150 | 700 |
Частота включений, час-1 — 40.
Климатическое исполнение: У3.1 (от −30 до +40 °С).
Класс защиты — IP65;
Полный ресурс включений — 500000.
Материал корпуса —чугун (сталь).
Монтажное положение — на горизонтальном трубопроводе (катушкой вверх).
Угол поворота регулятора — 90°.
Время полного хода регулятора — 80 с.
Напряжение питания датчика положения для исполнения «П» — 12–24 В.
Тип датчика — индуктивный (выходной ключ датчика открывается при срабатывании клапана).
| Наименование клапана | Ду | Диапазон раб. давл. МПа | Размеры, мм | Ном. мощн., Вт | Масса, кг | Коэф. сопр.* ξ | |||
|---|---|---|---|---|---|---|---|---|---|
| L | В | Н | А | ||||||
| ВН6М-1Кпр (П) | 150 | 0–0,1 | 470 | 330 | 742(785) | 349 | 80 | 106 | 9 |
| ВН6М-3Кпр (П) | 150 | 0–0,3 | 470 | 330 | 742(785) | 349 | 120 | 109 | 9 |
| ВН8М-1Кпр (П) | 200 | 0–0,1 | 600 | 430 | 900(943) | 404 | 130 | 150 | 14,5 |
| ВН8М-3Кпр (П) | 200 | 0–0,3 | 600 | 430 | 900(943) | 404 | 150 | 153 | 14,5 |
*Коэффициент сопротивления указан при полностью открытой заслонке регулятора расхода газа.

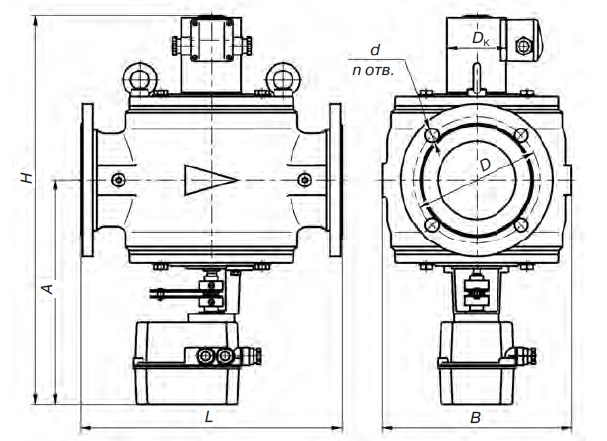

Клапаны на Ду 150, 200 фланцевые с электромеханическим регулятором расхода
